DC-J シリーズ

性能の良さはもちろん、ハイサイクル、使い勝手の良さとマシンに求められる3つの性能を満たしたJシリーズ。プリセット機能を充実させCAST EYEを搭載したスタンダードマシンJ-SC、サーボバルブを搭載したスタンダードマシンJ-MS、最高射出速度10~13m/sを発揮するハイグレードマシンJ-MHの3機種で多様なニーズにお応えします。

カタログ請求・製品に関するお問い合わせはこちらからお願いします。

DC135J-T
写真はDC135J-T

DC135J-SC 安定生産、高品質をより身近なものに

芝浦機械の主力JシリーズのStandardマシンが新たな制御装置 CAST EYE を搭載して新登場!

マシンの信頼性は製品の安定、効率的生産へ直結します。長年の実績に裏付けられたその技術をJ-SCに集約し、お客様の視点に立った、使い易さ、安定生産を追求しました。

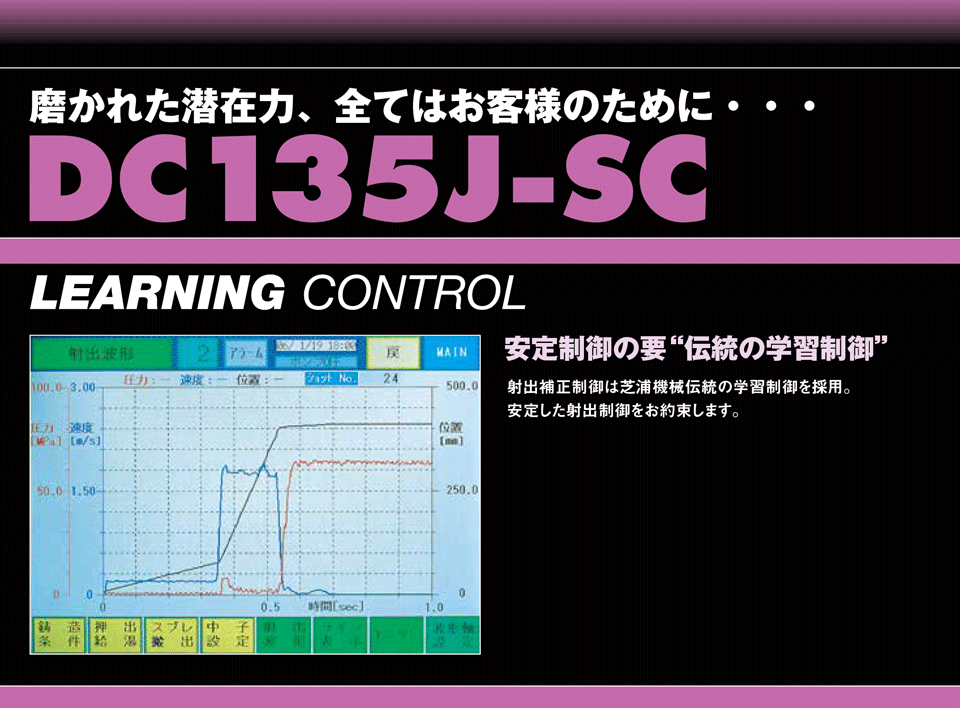

LEARNING CONTROL

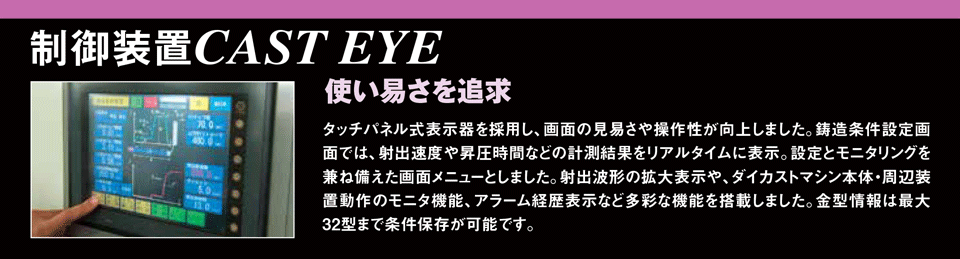

Cast Eye使い易さ

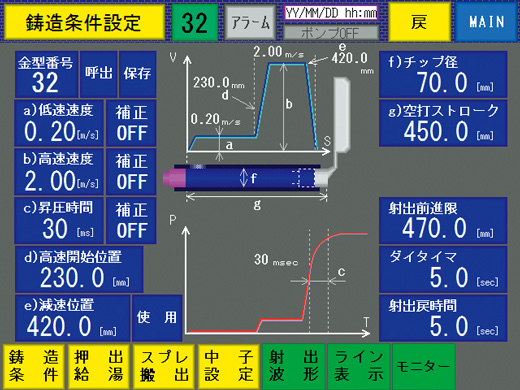

鋳造条件設定

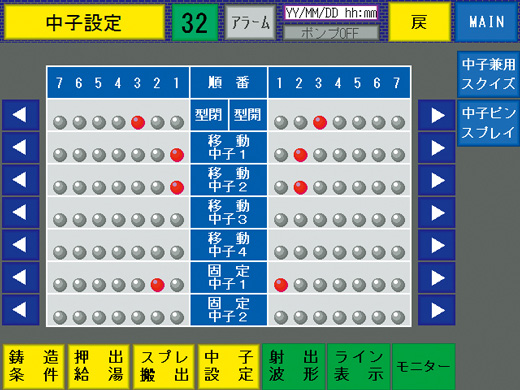

中子設定

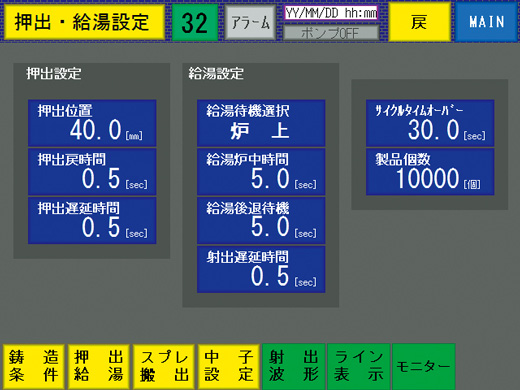

給湯

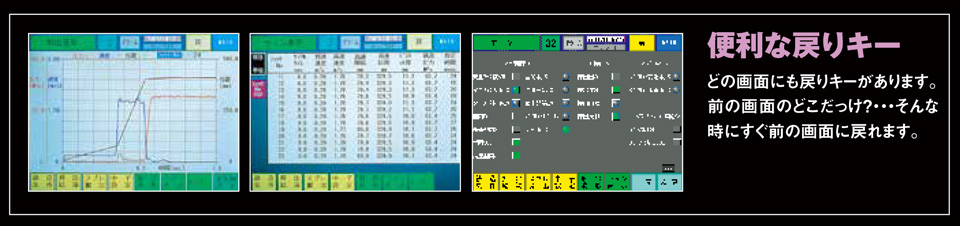

戻り

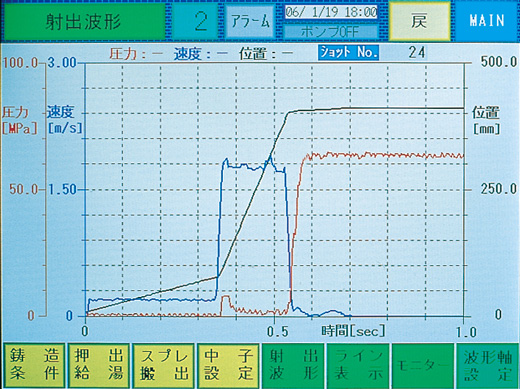

射出波形
ライン表示

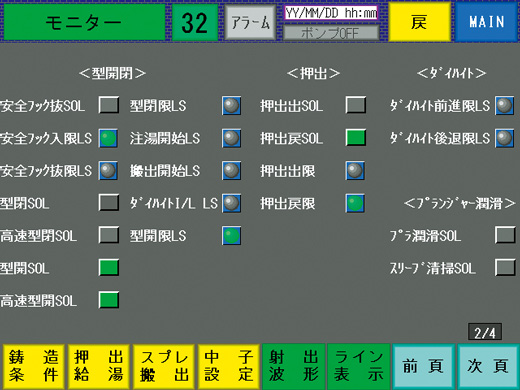

モニター

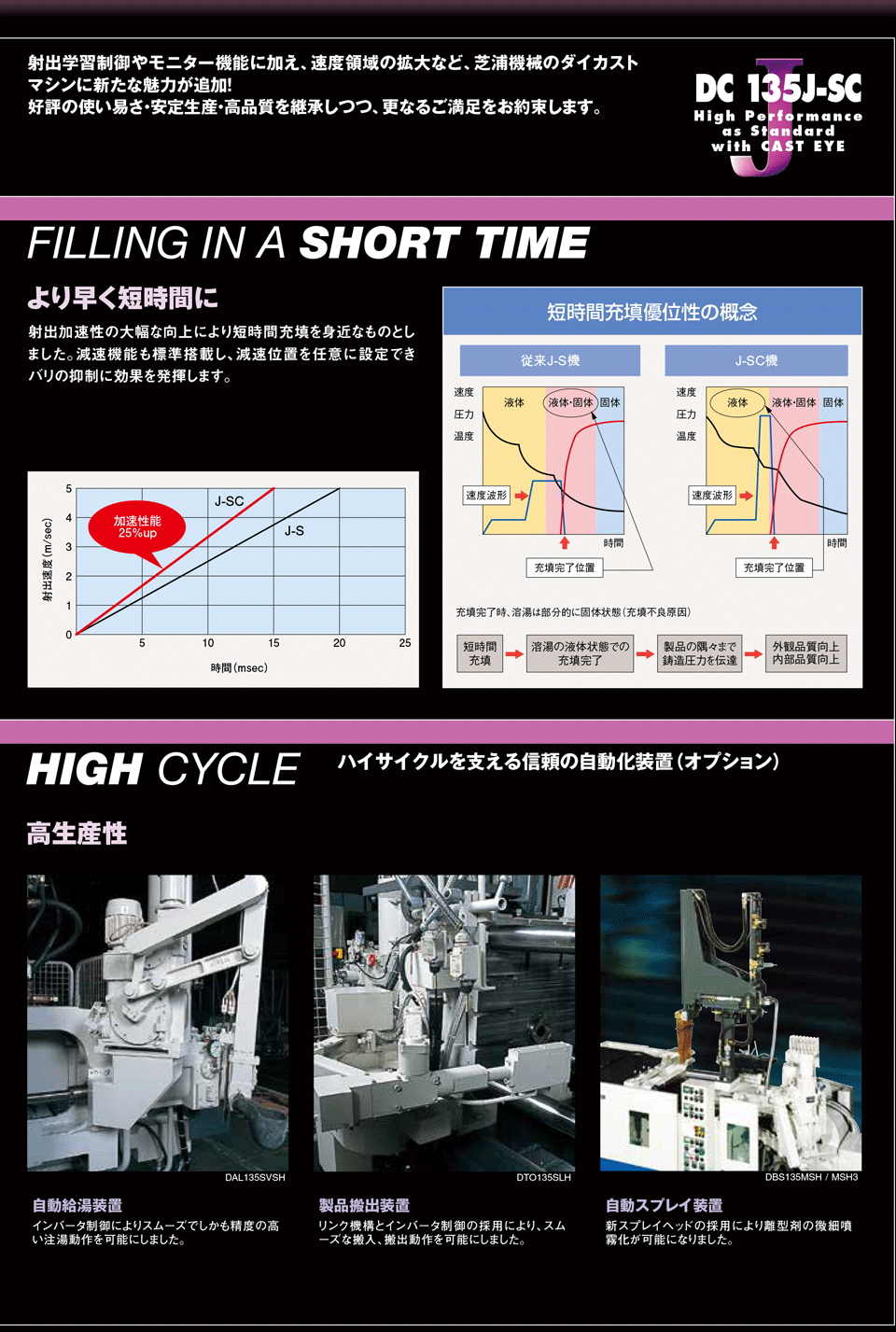

High Cycle

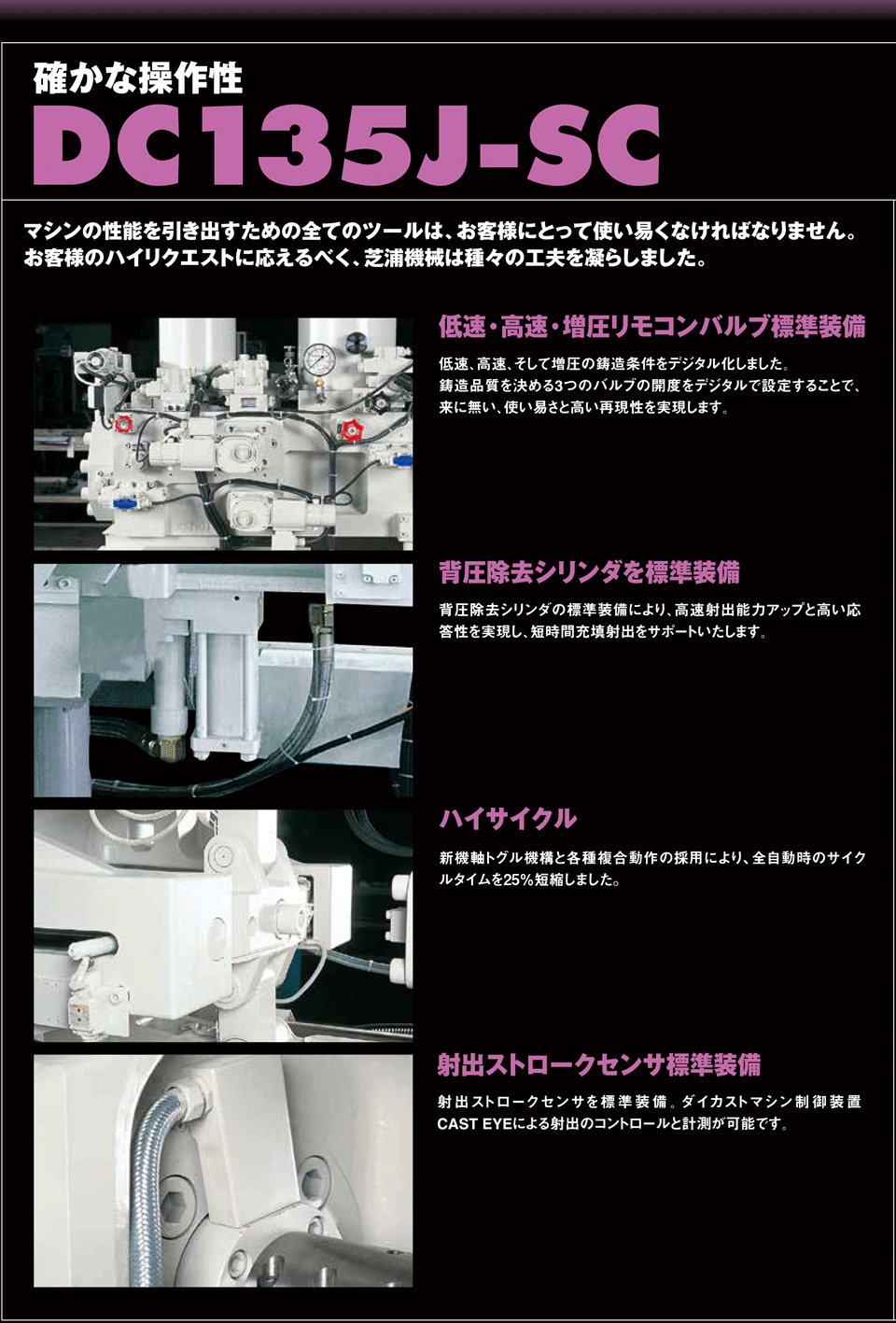

操作性1

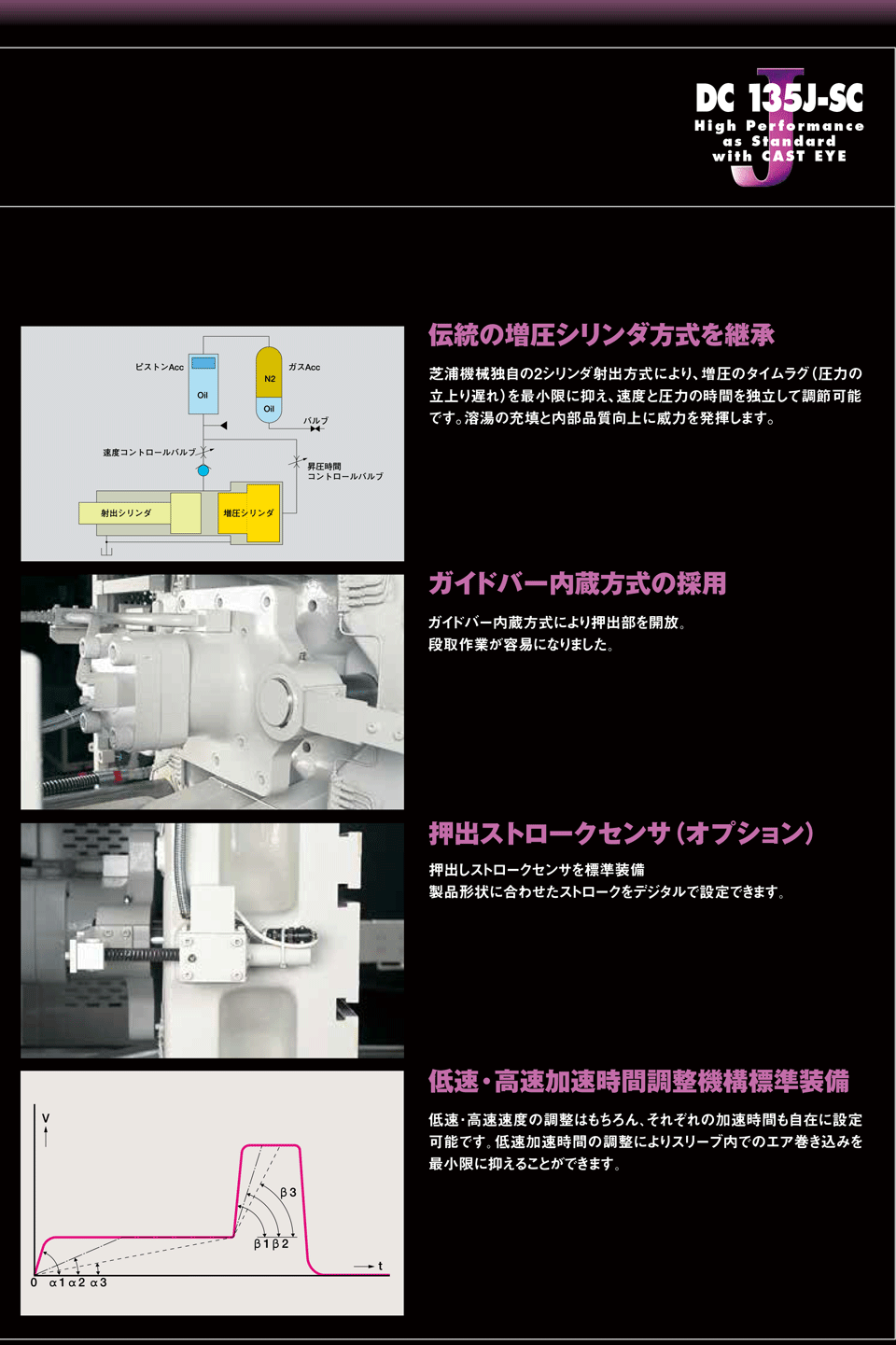

操作性2
仕様

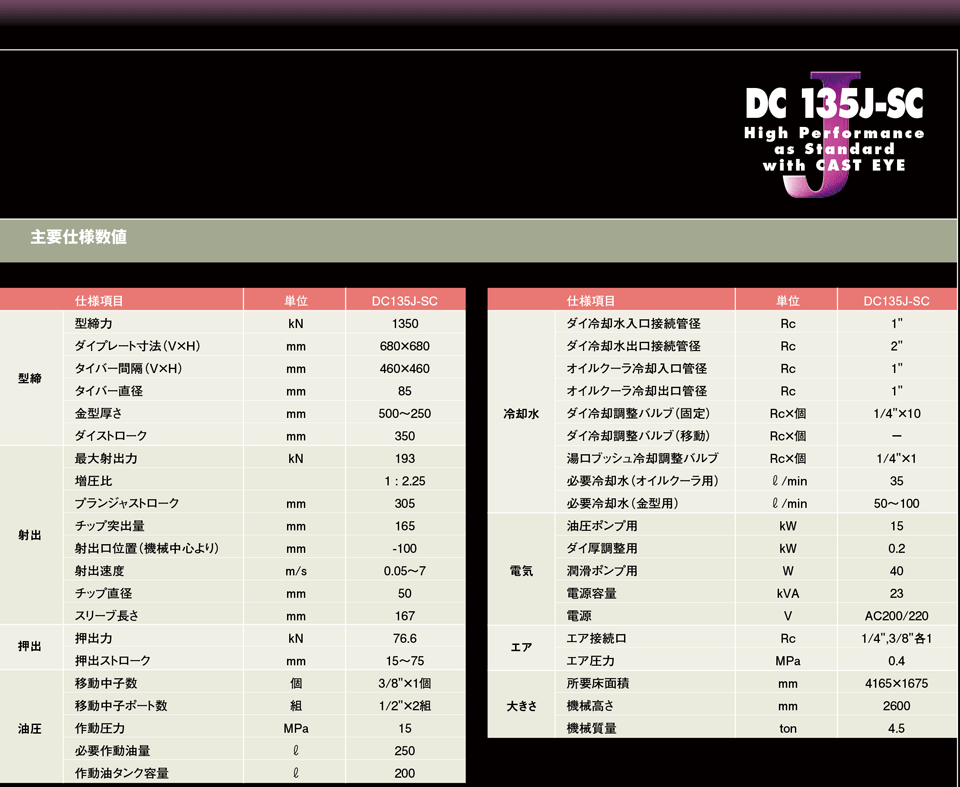

仕様数値

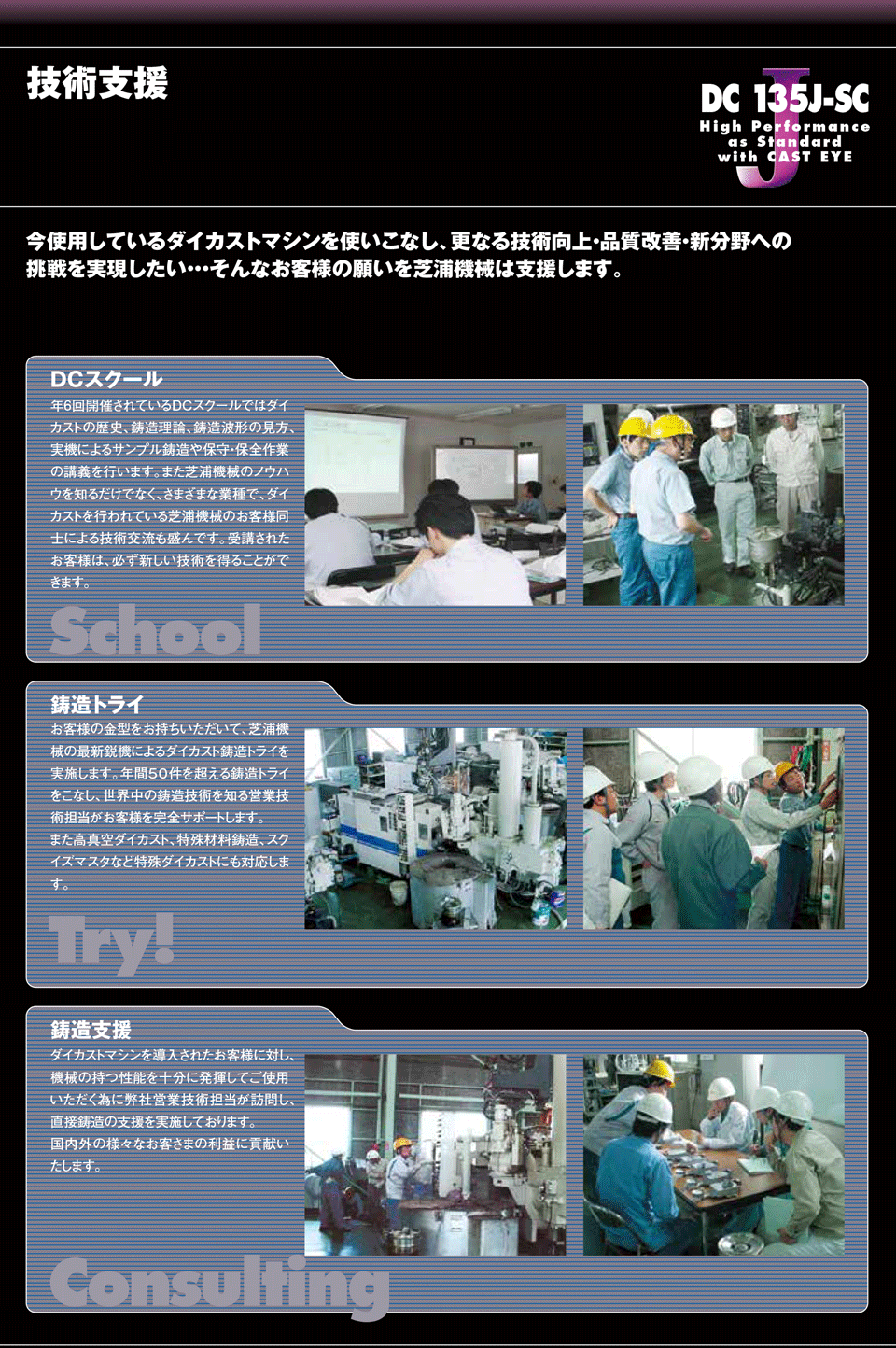

技術支援

DC135J-T2 フルタイム高生産!

DC135J-T2のコンセプトそれは信頼性の向上と鋳造領域の拡大です。ハイサイクル連続稼働という過酷な使用状況下でも安定生産を約束し高生産を実現。更に射出性能を大幅に向上させ、薄肉製品から厚肉製品までの幅広い鋳造領域を可能にしました。生まれながらの高性能DC135J-T2の登場です。

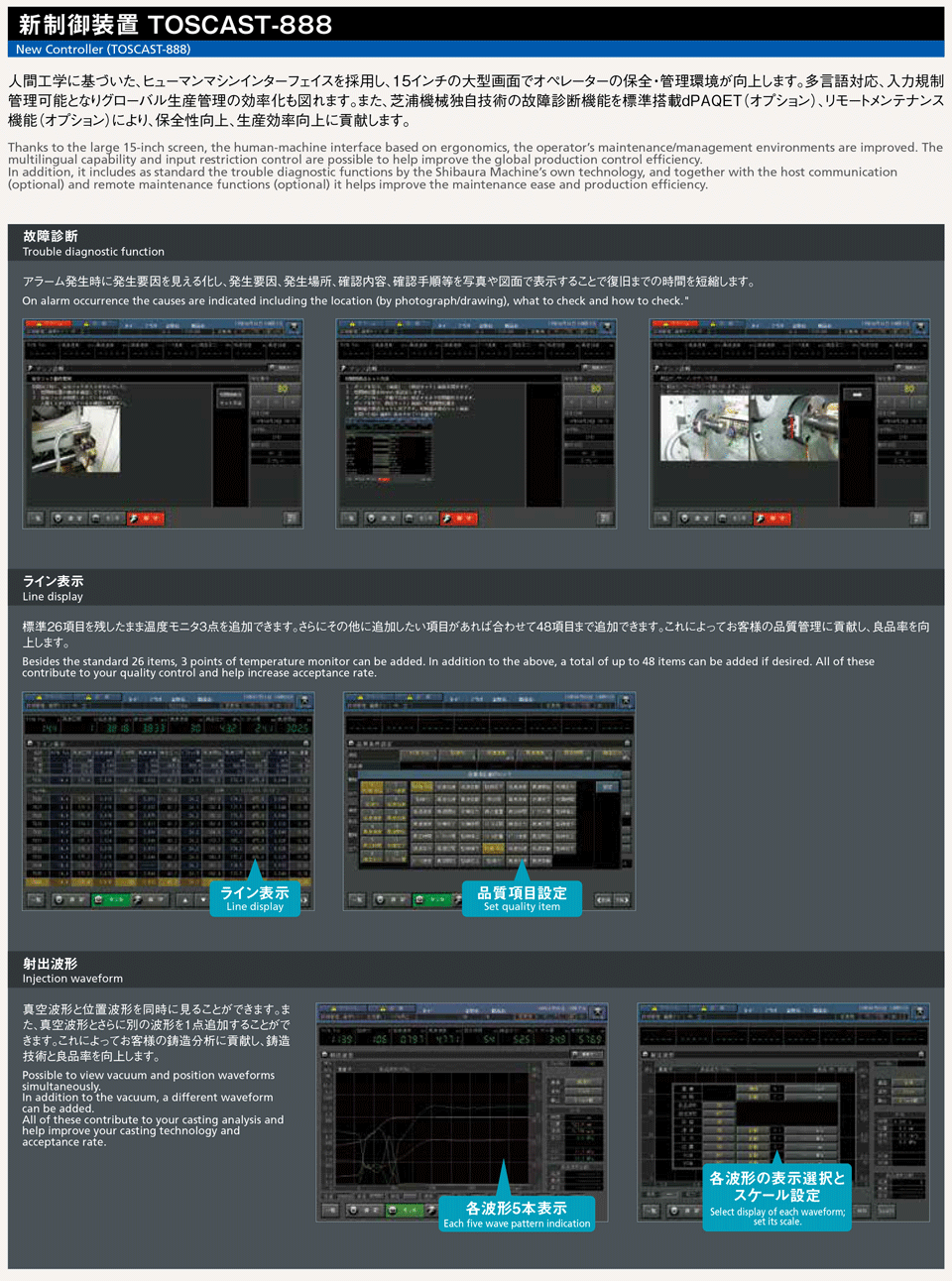

TOSCAT-888

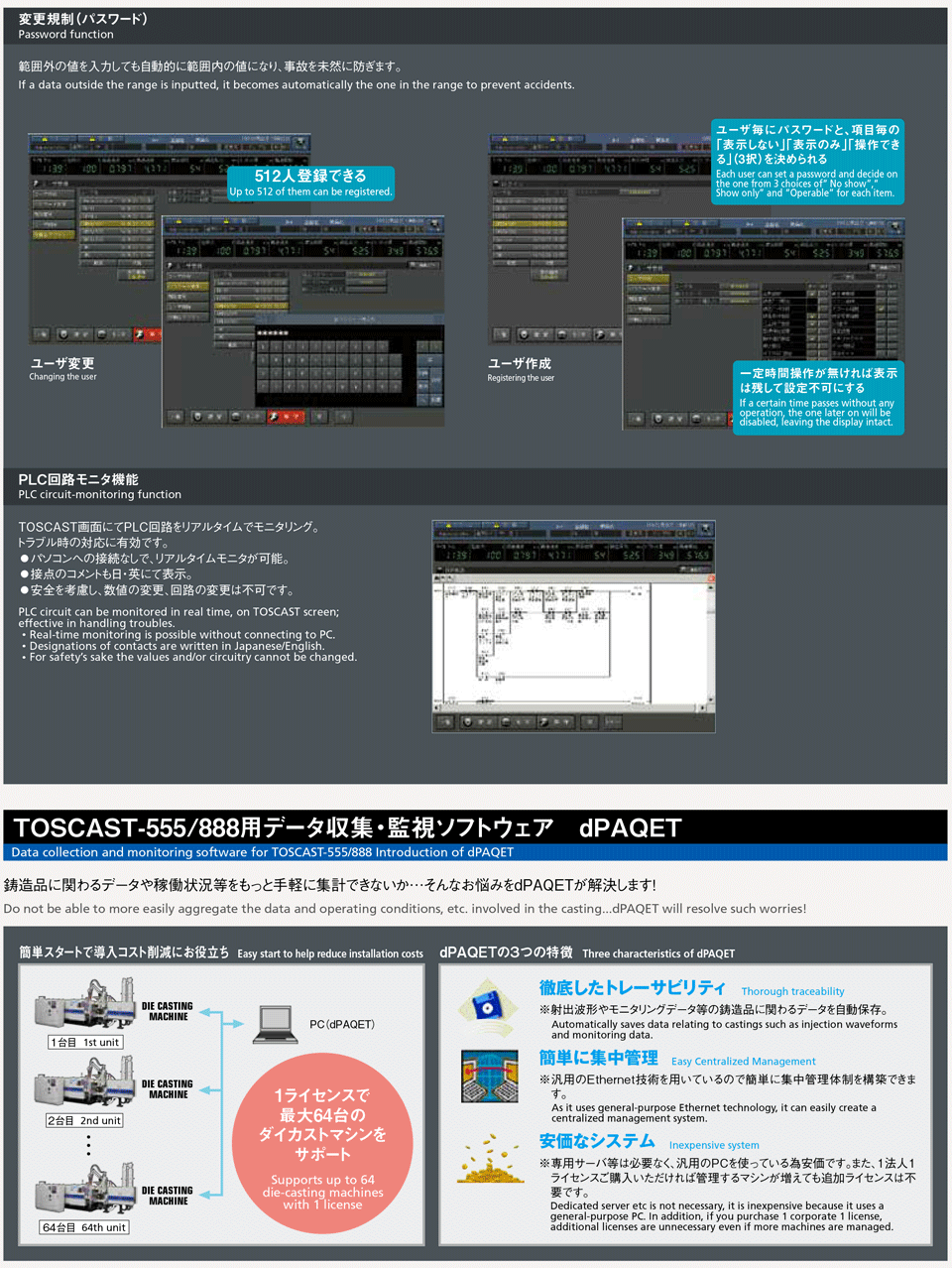

dPAQET

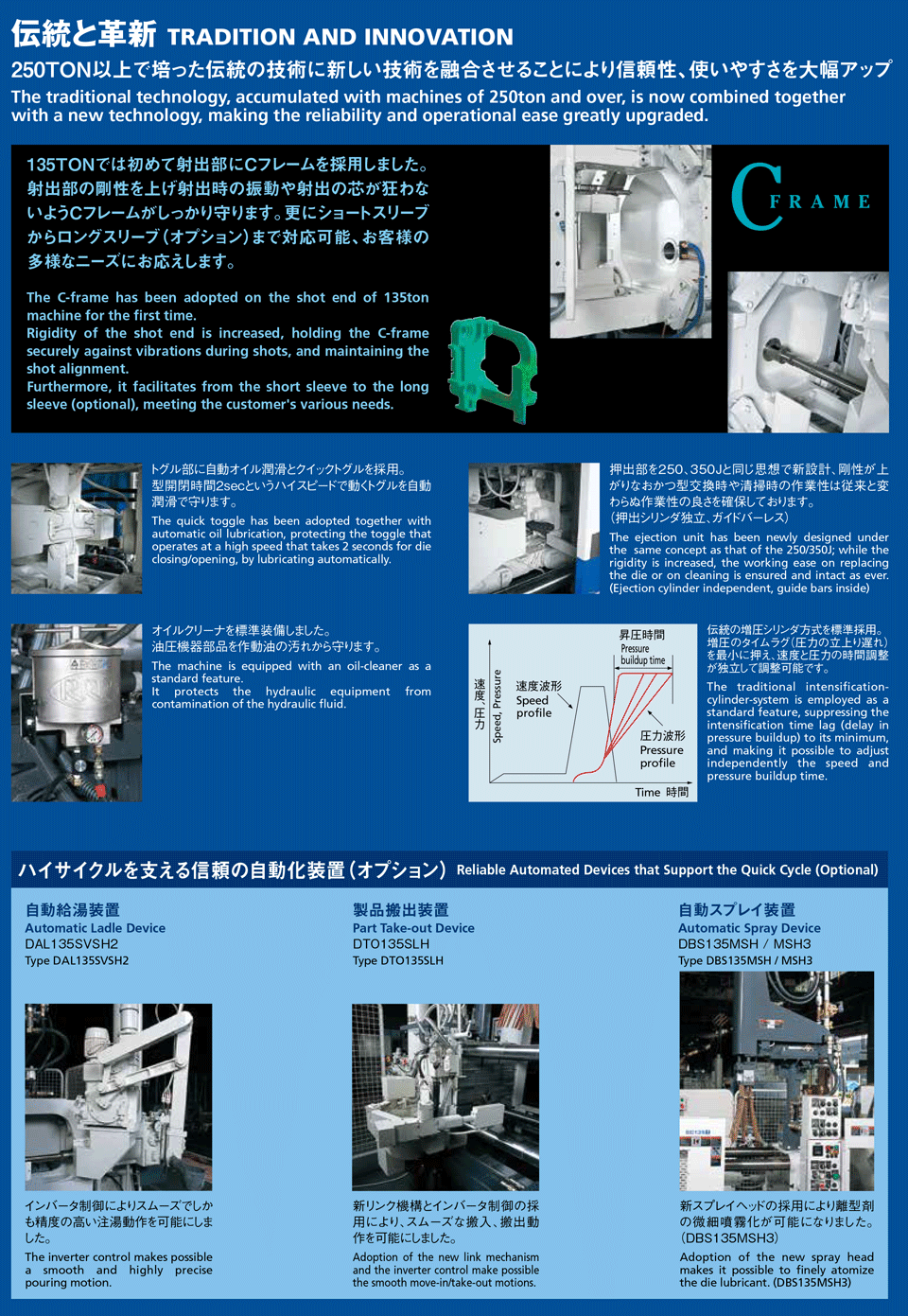

伝統と革新

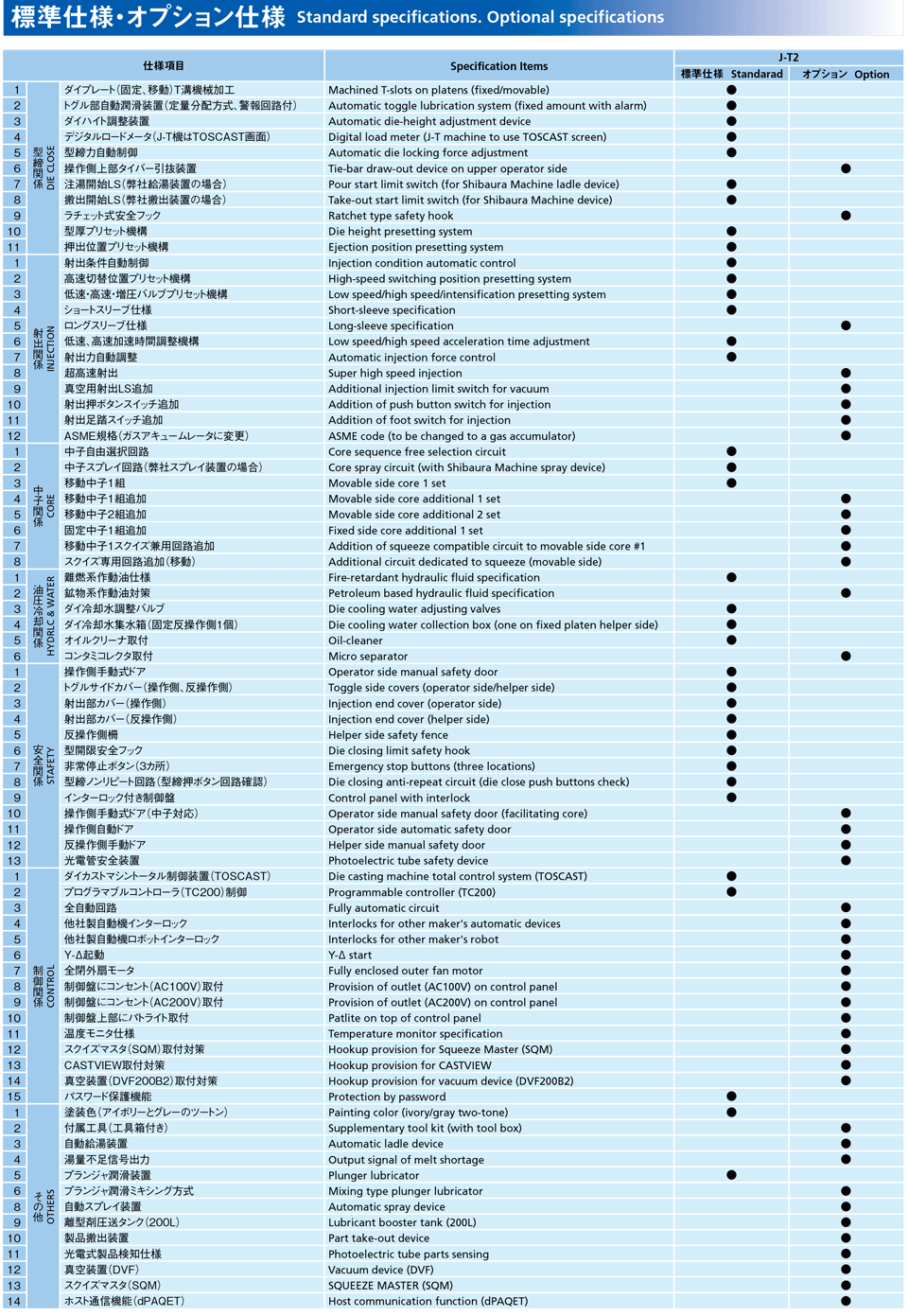

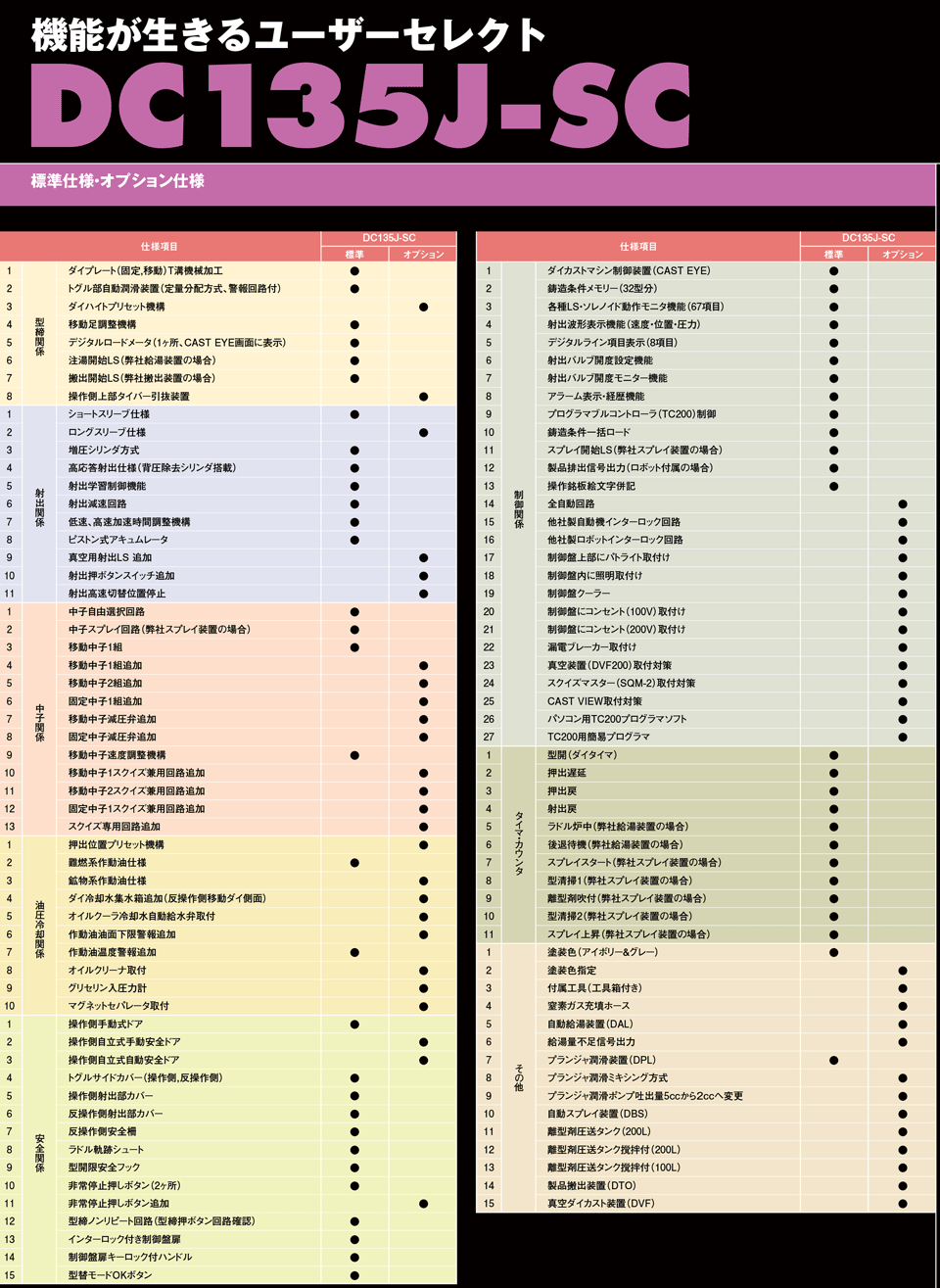

標準仕様・オプション仕様

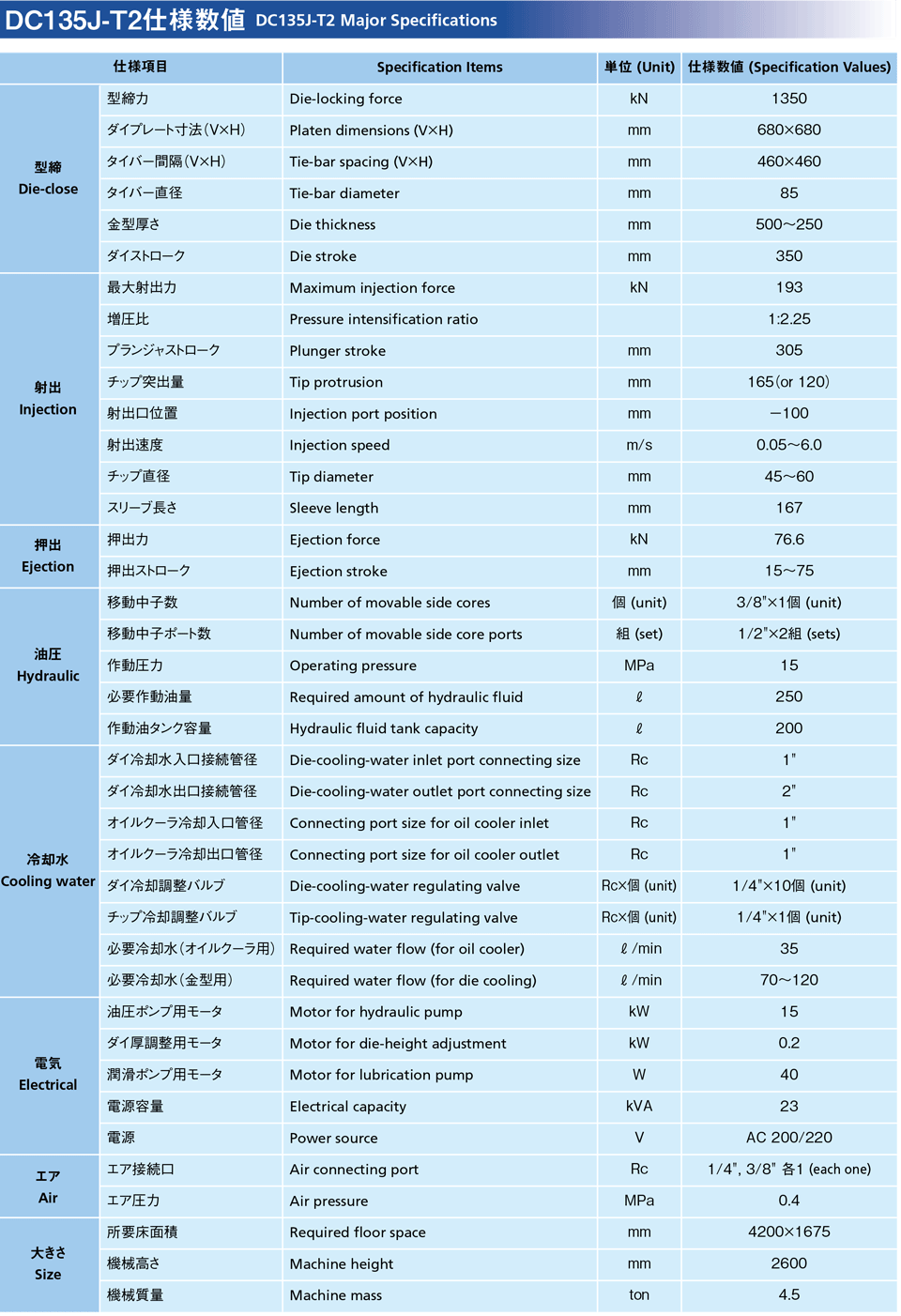

仕様数値
仕様項目 単位 DC135J-SC DC135J-T
型締力 kN(ton) 1350(138) 1350(138)
射出速度 m/sec 0.05~7.0 0.05~6.0
タイバー間隔
(タテ×ヨコ)
mm 460×460 460×460
金型厚さ mm 500~250 500~250
ダイストローク mm 350 350
TOSCAST 標準
油圧サーボ制御射出 オプション
CAST EYE 標準

型締力1500kNの電動型締DEC150MTは油圧サーボ制御機になります。

仕様項目 単位 DC250J-SC DC250J-MS DC250J-MH
型締力 kN(ton) 2500(255) 2500(255) 2500(255)
射出速度 m/sec 0.1~7.0 0.05~8.0 0.05~13.0
タイバー間隔
(タテ×ヨコ)
mm 580×580 580×580 580×580
金型厚さ mm 600~300 600~300 600~300
ダイストローク mm 360 360 360
TOSCAST 標準 標準
油圧サーボ制御射出 標準 標準
CAST EYE 標準

カタログ請求・製品に関するお問い合わせはこちらからお願いします。

DC350J-MS
写真はDC350J-MS
仕様項目 単位 DC350J-SC DC350J-MS DC350J-MH
型締力 kN(ton) 3500(357) 3500(357) 3500(357)
射出速度 m/sec 0.1~7.0 0.05~6.5 0.05~11.0
タイバー間隔
(タテ×ヨコ)
mm 650×650 650×650 650×650
金型厚さ mm 700~300 700~300 700~300
ダイストローク mm 420 420 420
TOSCAST 標準 標準
油圧サーボ制御射出 標準 標準
CAST EYE 標準
仕様項目 単位 DC500J-SC DC500J-MS DC500J-MH
型締力 kN(ton) 5000(510) 5000(510) 5000(510)
射出速度 m/sec 0.1~7.0 0.05~8.0 0.05~12.0
タイバー間隔
(タテ×ヨコ)
mm 750×750 750×750 750×750
金型厚さ mm 850~350 850~350 850~350
ダイストローク mm 550 550 550
TOSCAST 標準 標準
油圧サーボ制御射出 標準 標準
CAST EYE 標準
仕様項目 単位 DC650J-SC DC650J-MS DC650J-MH
型締力 kN(ton) 6500(663) 6500(663) 6500(663)
射出速度 m/sec 0.1~7.0 0.05~7.0 0.05~10.5
タイバー間隔
(タテ×ヨコ)
mm 850×850 850×850 850×850
金型厚さ mm 900~350 900~350 900~350
ダイストローク mm 660 660 660
TOSCAST 標準 標準
油圧サーボ制御射出 標準 標準
CAST EYE 標準

カタログ請求・製品に関するお問い合わせはこちらからお願いします。

DC800J-MS
写真はDC800J-MS
仕様項目 単位 DC800J-SC DC800J-MS DC800J-MH
型締力 kN(ton) 8000(816) 8000(816) 8000(816)
射出速度 m/sec 0.1~7.0 0.05~6.5 0.05~10.0

タイバー間隔
(タテ×ヨコ)

mm 930×930 930×930 930×930
金型厚さ mm 950~400 950~400 950~400
ダイストローク mm 760 760 760
TOSCAST 標準 標準
油圧サーボ制御射出 標準 標準
CAST EYE 標準
