高生産・低環境負荷型・ダイカストマシン
DC-R2シリーズ

わたしたち芝浦機械は、高生産・低環境負荷型ダイカストマシンで「新3S」の実現を目指すために、
世界初の電動型締機構を標準搭載したダイカストマシンRシリーズを開発しました。
今回、Rシリーズがさらに進化して、R2シリーズへマイナーチェンジしました。

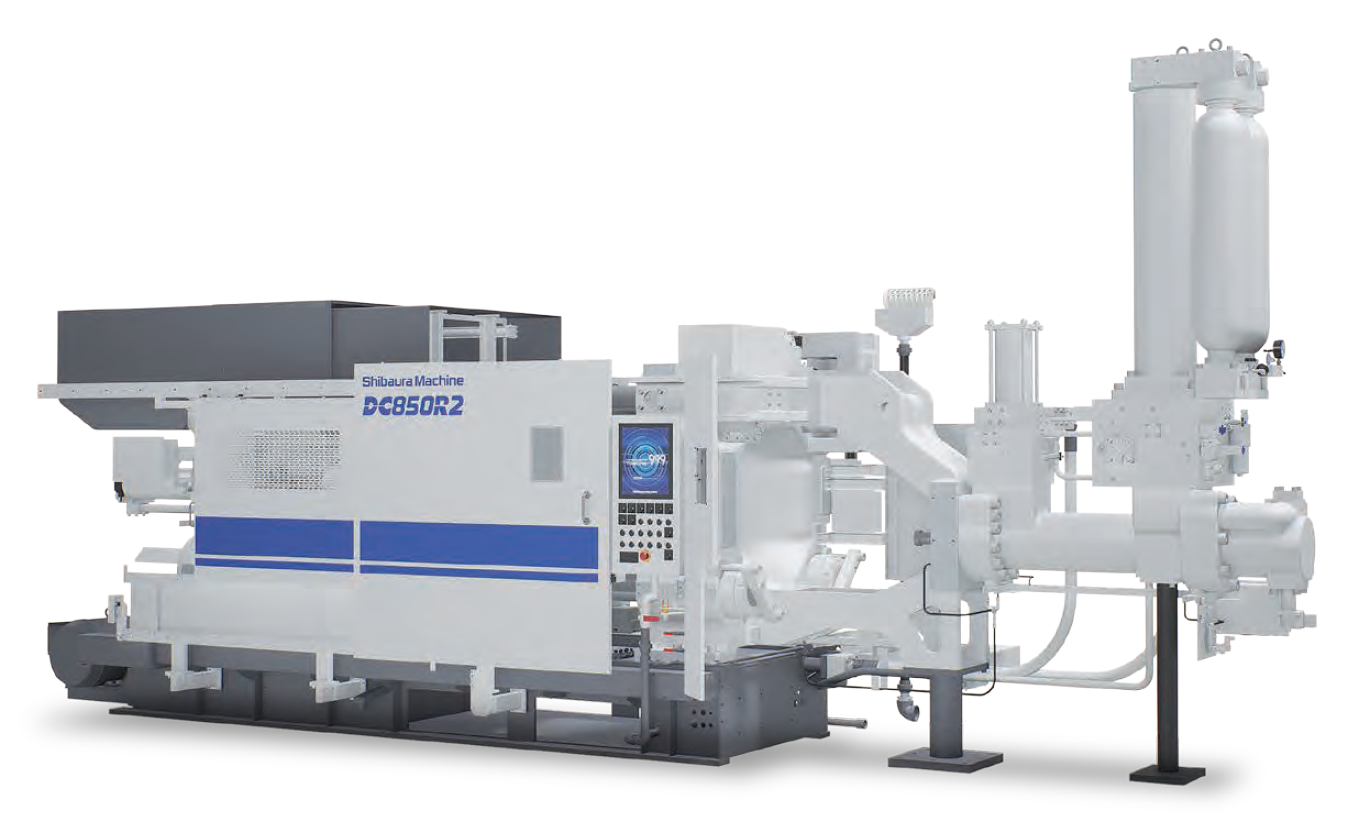

850r2
3s

ラインナップ

R2シリーズでは「新3S」コンセプトに基づき、作業性の向上をはじめ
環境負荷低減と高生産を両立する多くの改良が施されています。

R2シリーズでは、型締力250トン、400㌧、500㌧、650㌧、850トンラインナップをご用意しております。

モデル 射出構成 型締構成 制御装置 ポイント
DC*R2-EH ハイグレード
サーボ射出		 電動型締 TOSCAST-999 超高性能（難鋳造、Mg）＋省エネ
DC*R2-H ハイグレード
サーボ射出		 油圧型締 TOSCAST-999 超高性能（難鋳造、Mg）
DC*R2-EM スタンダード
サーボ射出		 電動型締 TOSCAST-999 高性能（難鋳造）＋省エネ
DC*R2-M スタンダード
サーボ射出		 油圧型締 TOSCAST-999 高性能（難鋳造）
1

SAVE TIME　高生産性

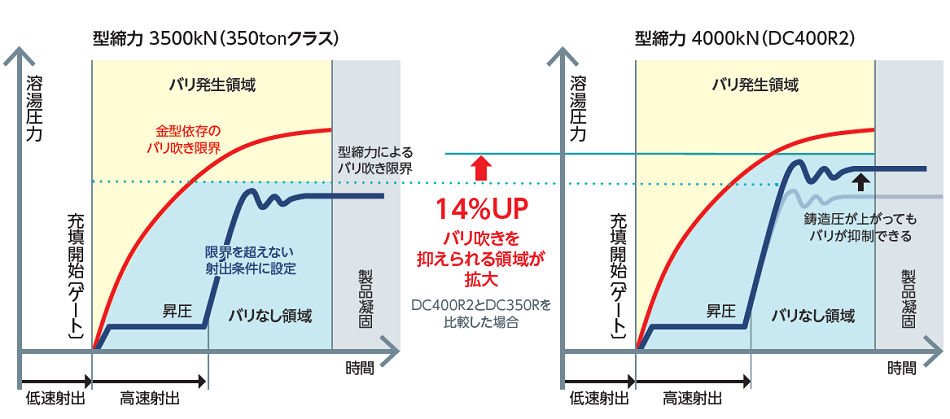

型締力アップ

従来のDC350R/DC800Rシリーズでは、 DC400R2/DC850R2 に型締力をアップいたしました。

DC350Rは400R2になり型締力14%UP
DC800RはDC850R2になり、型締力6%UPいたしました。

厚肉・薄肉問わず、多様な製品で品質向上に期待

DC350RとDC400R2のダイ取付関係は同じです。

既存の金型で型締め力の違いを発揮

既存の金型で、型締力の違いを活かせます。

3.katajime

増速と増圧によりピストン軽量化100G/10m/s

速度を高度にコントロールし不良品を低減

速度制御用の速度シリンダと増圧制御用の増圧シリンダの2シリンダ方式により射出ピストンを軽量化、制御性が向上します。

射出構造の特徴

  • 伝統の2シリンダ方式
  • メーターアウト速度制御
  • 大流量・高応答油圧サーボバルブ
  • メーターイン増圧制御
  • V-P切替制御

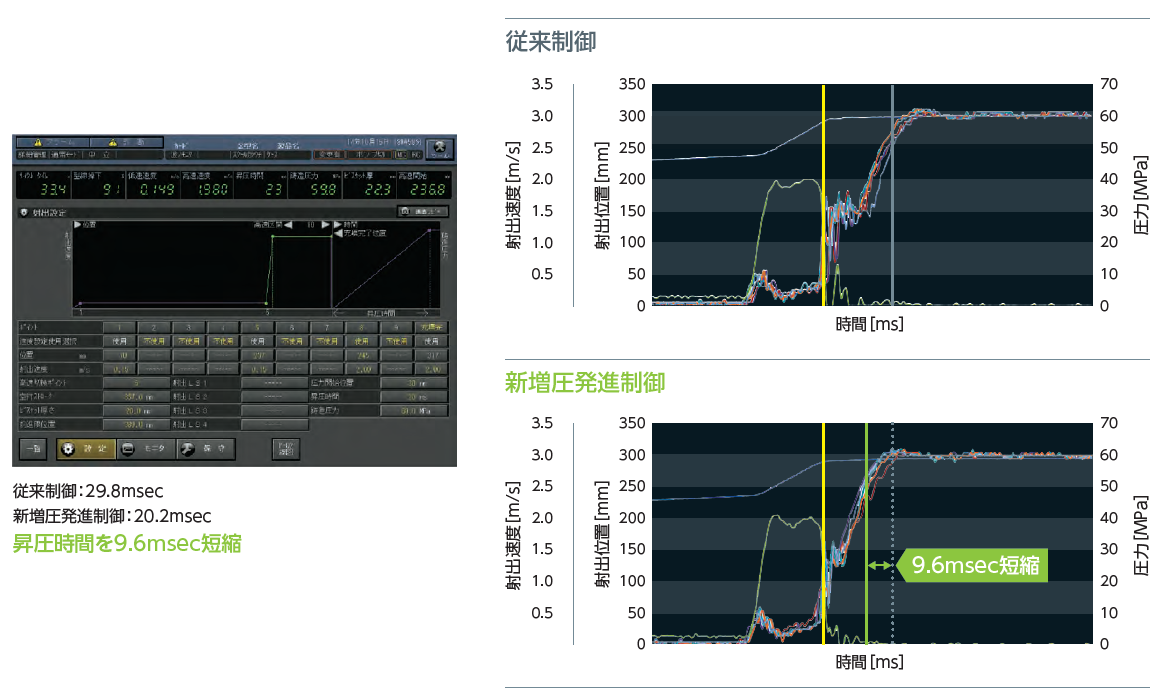

昇圧時間最大9.6msec短縮

給湯量の変動を新増圧発進制御でコントロール
昇圧時間の短縮、安全性を改善し、内部品質を安定させます。

新増圧発進制御により昇圧時間を最大9.6msec短縮することが可能です。
従来の位置発進制御に速度制御を追加し、給湯量変動に追従して増圧発進タイミングが変化、高速速度での使用や、減速を使用する場合などでも品質が安定します。

6.shoatsu

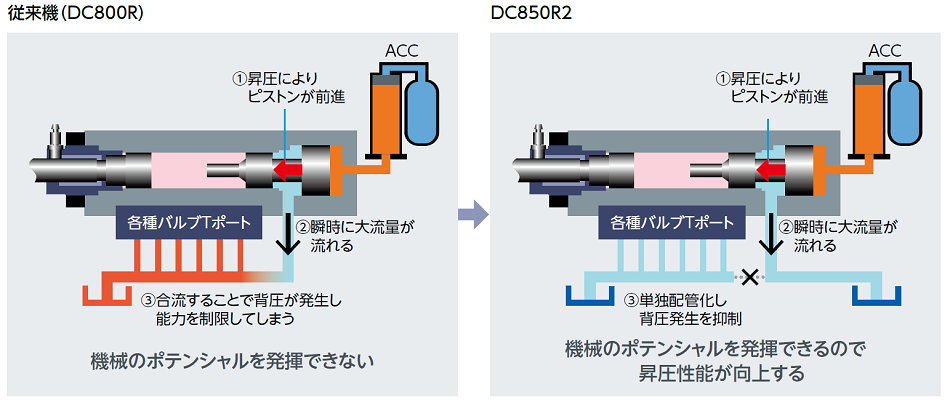

昇圧性能の向上（昇圧時間の短縮）

7.shoatsukoujyou
8-2.hakei

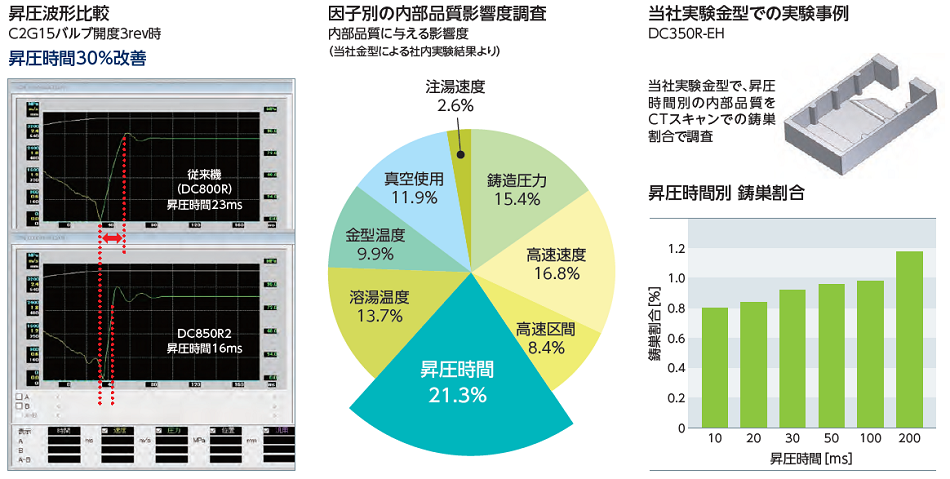

短時間昇圧による内部品質の向上

昇圧時間が短いほど内部品質は向上するため、安定した短時間昇圧が重要になります。

SAVE THE EARTH　環境対応

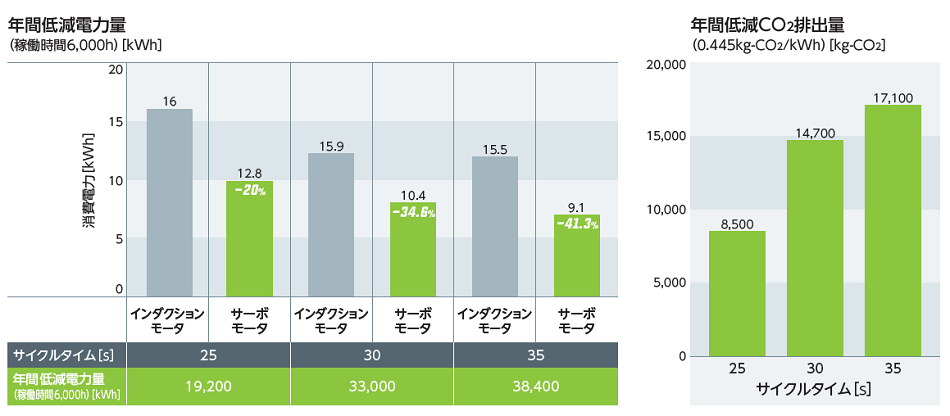

消費電力41％削減

サーボ油圧源により消費電力を大幅に削減

サーボ油圧源は通常の油圧源と比較し、消費電力を最大41.3％低減することが可能です。（R2-Eモデル 400tonの場合）

4.denryoku

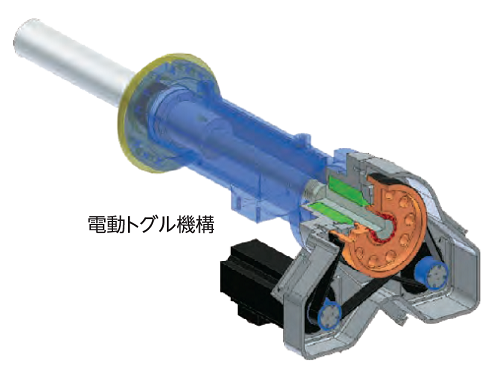

5.toggle

CO2排出量20.8%低減

電動型締によりCO2排出量を低減

電動トグル機は油圧トグル機と比較し、CO2排出量を最大20.8％低減することが可能です。
DC850R2-EMとDC800R-Mを比較した場合

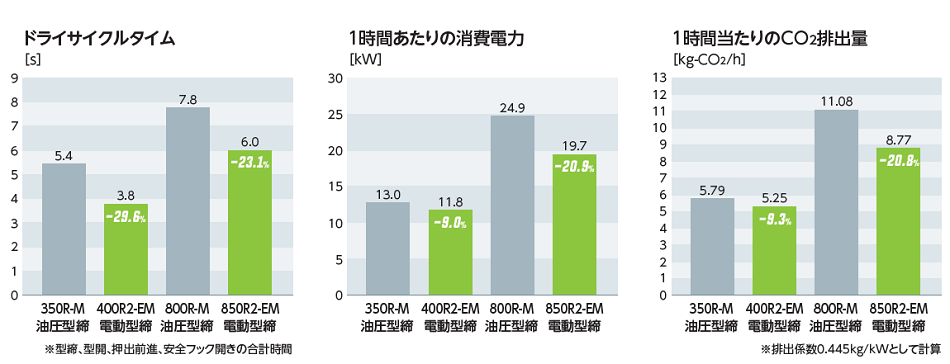

電動トグル機と油圧トグル機の比較
●CO2排出量が、DC400R2-EMはDC350R-Mに比べ9.3%
●CO2排出量が、DC850R2-EMはDC800R-Mに比べ20.8%
の低減が見込まれます。

5.co2

SAVE WORKFORCE　省人化

ダイカストマシントータル制御システム TOSCAST-999

TOSCAST-999はダイカストマシン(R2シリーズ)に標準搭載される制御装置です。
従来のコントローラより大型タッチパネルを採用することで オペレーターの視認性・操作性が向上しました。
詳細につきましては、上記リンクページによりご確認してください。

ダイカスト生産監視システム dPAQET/dPAQET2

dPAQET/dPAQET2はダイカストマシンのデータ収集に特化したソフトウェアです。
一般的なパソコンにインストールして使う事ができ、ＬＡＮを用いて 素早く・安価 に鋳造現場の情報を集中管理できます。
詳細につきましては、上記リンクページによりご確認してください。
