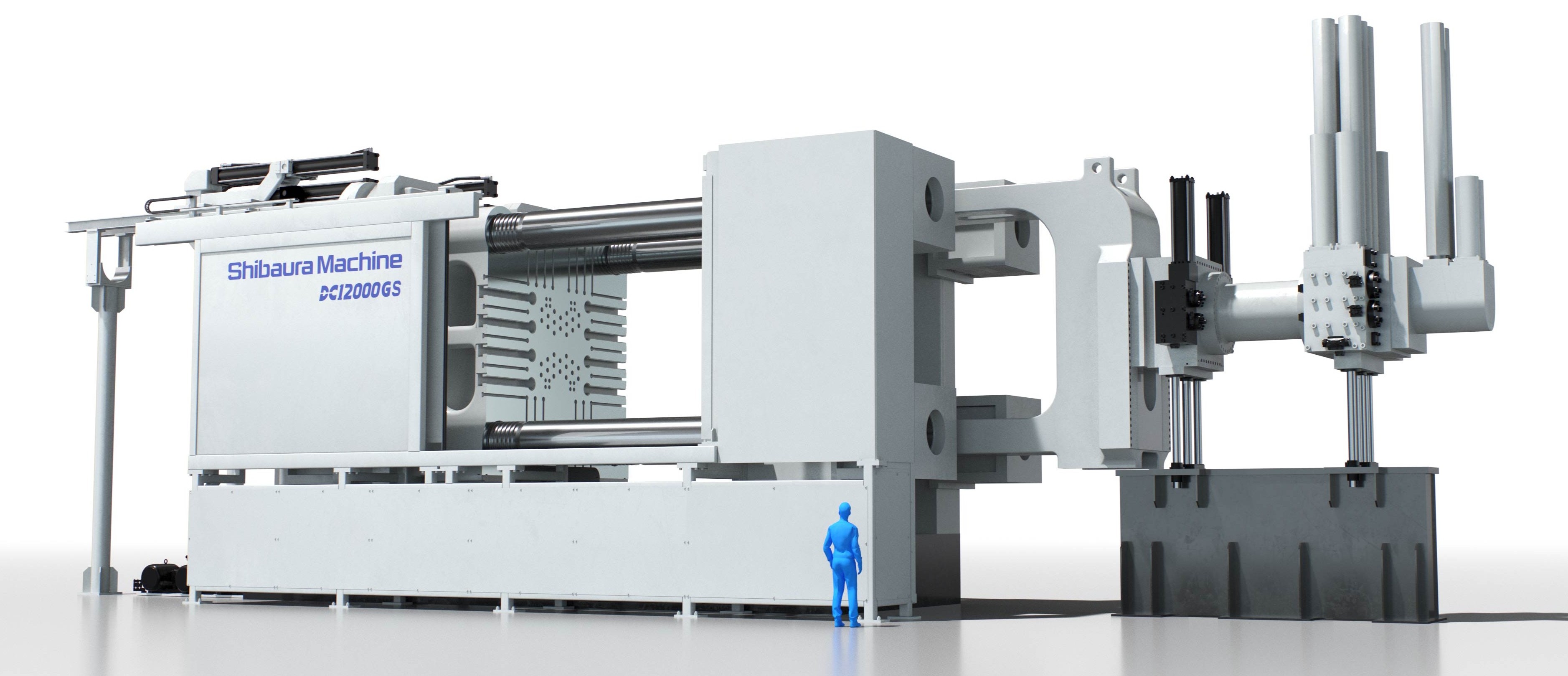

超大型ダイカストマシン DC-GS シリーズ
［ 4500㌧／7000㌧／9200㌧／12000㌧ ］
［ 4500㌧／7000㌧／9200㌧／12000㌧ ］
業界最大クラスの型締力 12,000 トンの装置をはじめとして、大型サイズを複数ラインアップ予定。
当社独自の 2 シリンダー方式と大流量、高応答サーボバルブを用いた射出機構及び制御により、
短時間充填と短時間昇圧を実現、歩留まり向上と高品質を実現します。
また最新の制御装置「TOSCAST-999」を搭載し視認性、保全性、使い易さを追求いたしました。
ギガキャスト（大型一体鋳造）
従来、溶接でつないでいた多数の部品を
アルミニウム合金などの軽合金で一体成形する技術です。
［一体成形のメリット］
● 部品数や工程数を削減
● 製造コストの削減
● 生産効率の大幅向上
● 製品の剛性 UP
● 鋼材との置き換えによる軽量化
弊社DC-GSシリーズの特長
２プラテン型締を採用した省スペース設計
直圧式による最適な型締力制御

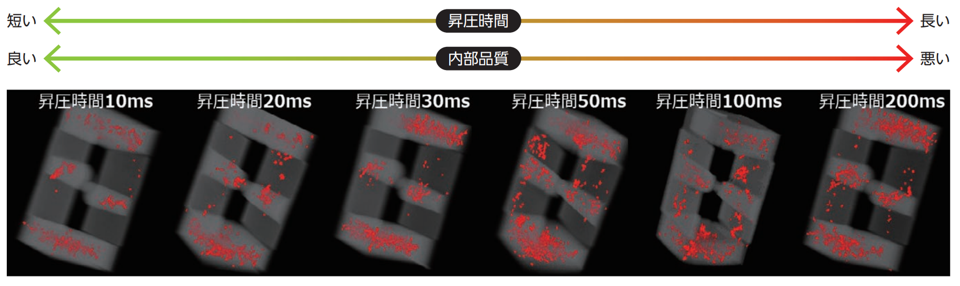

短時間充填・短時間昇圧による製品品質の向上
最新制御装置「TOSCAST-999」搭載
19インチ大型タッチパネル採用
ダイカストマシントータル制御システム「TOSCAST-999」の詳細はこちら
スペック表
| DC4500GS | DC7000GS | DC9200GS | DC12000GS | |||
|---|---|---|---|---|---|---|
| 型締 | 型締力 | kN | 45000 | 70000 | 92000 | 120000 |
| ダイプレート寸法 (縦 × 横) | mm | 3200 X 3200 | 4000 X 4000 | 4200 X 4200 | 4500 X 4500 | |
| タイバー間隔 (縦 × 横) | mm | 2050 X 2050 | 2450 X 2450 | 2700 X 2700 | 3000 X 3000 | |
| ダイストローク | mm | 2000 | 2500 | 2600 | 2600 | |
| ダイ最大厚さ | mm | 2300 | 2500 | 2600 | 3000 | |
| ダイ最小厚さ | mm | 1300 | 1500 | 1600 | 1600 | |
| 射出 | 射出力（最大） | kN | 2945 | 3309 | 5288 | 5288 |
| 射出力（最小）＝充填力 | kN | 1361 | 1526 | 2385 | 2385 | |
| プランジャストローク | mm | 1400 | 1700 | 2400 | 2400 | |
| プランジャチップ突出量 | mm | 550 | 700 | 1000 | 1000 | |
| 射出口位置 | mm | 0/-600 | 0/-800 | 0/-1000 | 0/-1200 | |
| 最小射出速度 | m/s | 0.1 | 0.1 | 0.1 | 0.1 | |
| 最大射出速度 | m/s | 9 | 9 | 9 | 9 | |
| 最小チップ径 | mm | 170 | 180 | 220 | 220 | |
| 標準チップ径 | mm | 205 | 220 | 260 | 260 | |
| 最大チップ径 | mm | 240 | 260 | 300 | 300 | |
| 押出 | 押出力 | kN | 1200 | 2300 | 2300 | 2500 |
| 押出ストローク | mm | 300 | 400 | 400 | 400 | |
| 油圧 | 最大仕様圧力 | Mpa | 17.5 | 17.5 | 17.5 | 17.5 |
| 作動油タンク容量 | L | 3000 | 4700 | 6000 | 8000 | |
| 必要作動油量 | L | 4500 | 7000 | 9000 | 12000 | |
| 電気 | 電動機（油圧ポンプ用） | kW | 75X3 | 75X4 | 75X6 | 75X8 |
| 電源容量 | KVA | 375 | 500 | 750 | 1000 | |
| 大きさ | 所要床面積 | mm | 16000 X 6000 | 19000 X 7000 | 24000 X 8000 | 27000 X 8000 |
| 機械の高さ | mm | 8000 | 8800 | 9500 | 10000 | |
| 機械の重量 | ton | 450 | 700 | 900 | 1200 |
