BSサーボモータシリーズ
BSサーボXシリーズアンプとセットで高性能を発揮！
BSサーボモータシリーズ特長
BSサーボXシリーズアンプとセットで高性能を発揮するBSサーボモータシリーズです。
豊富なバリエーションでお客さま用途に適した製品をご紹介します。
小型ZAタイプはコンパクトながら高出力・高剛性を確保。大型サーボZAタイプは11kW,14kW、大型サーボGシリーズは20kW,33kW,55kWをラインナップしました。
Vシリーズ、Tシリーズ標準モータは用途に合わせ、幅広い機種から選択できます。
BSサーボモータシリーズ一覧
Vシリーズ
中イナーシャの「標準タイプ」と、低イナーシャ・小型及び大型モータの「ZAタイプ」で構成されたモータです。
Gシリーズ
大容量・大出力が求められる用途向けの大型サーボモータシリーズです。
Tシリーズ
保護方式IP44（CEマーキング対応品はIP54）に対応した低イナーシャモータのシリーズです。

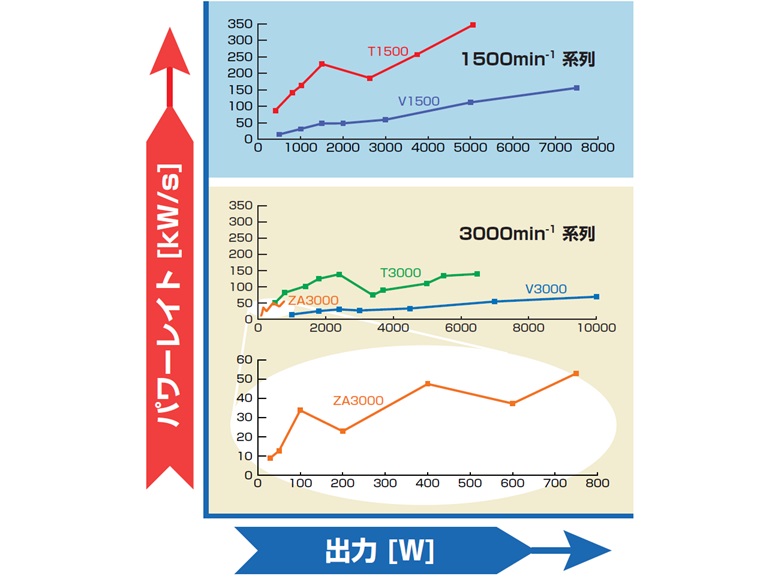

機械特性に応じるパワーレイト設定
Tシリーズ標準タイプ
イナーシャが小さくトルクが大きい設計です。
頻繁な高応答加減速を要求される機械に適しています。
Vシリーズ標準タイプ
イナーシャが大きく安定した回転と剛性の高い運転が得られます。
VシリーズZAタイプ
Tシリーズ3000min‐1系列のパワーレイト特性に連続する小容量モータです。
BSサーボモータシリーズ一覧表
| クラス | シリーズ | タイプ | 定格出力[W] | 定格/最大回転速度[min-1] | 保護方式 |
|---|---|---|---|---|---|
低イナーシャ
|
V | ZA | 30 | 3000/5000 | IP65 |
| 50 | |||||
| 100 | |||||
| 200 | |||||
| 400 | |||||
| 600 | |||||
| 750 | |||||
| T | 標準 | 400 | 1500/2000 | IP44 IP54 (CE対応品) |
|
| 800 | |||||
| 1.0K | |||||
| 1.5K | |||||
| 2.6K | |||||
| 3.7K | |||||
| 5.0K | |||||
| 7.5K | 2000/2500 | ||||
| 10K | |||||
| 500 | 3000/4000 | ||||
| 800 | |||||
| 1.4K | |||||
| 1.8K | |||||
| 2.4K | |||||
| 3.7K | |||||
| 5.5K | |||||
| 6.5K | |||||
中イナーシャ
|
V | 標準 | 500 | 1500/2000 | IP65 |
| 1.0K | |||||
| 1.5K | |||||
| 2.0K | |||||
| 3.0K | |||||
| 5.0K | |||||
| 7.5K | |||||
| 1.0K | 3000/4000 | ||||
| 1.8K | |||||
| 2.4K | |||||
| 3.0K | |||||
| 4.5K | |||||
| 7.0K | |||||
| 10K | |||||
大型
|
ZA | 11K | 1500/2000 | ||
| 14K | 1500/1800 | ||||
| G | 標準 | 20K | 2000/2200 | IP44 | |
| 33K | |||||
| 55K |
