二軸混練押出機 TEM 用途別使用例

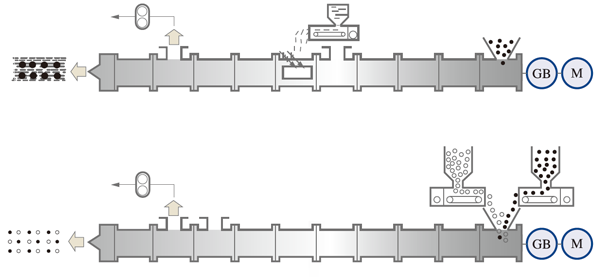

混練造粒

混練造粒

   対応樹脂例:汎用樹脂/エンジニアリングプラスチック/スーパーエンジニアリングプラスチック

         /バイオマスプラスチック/生分解性プラスチック/各種フィラー/各種液体/各種粉砕品

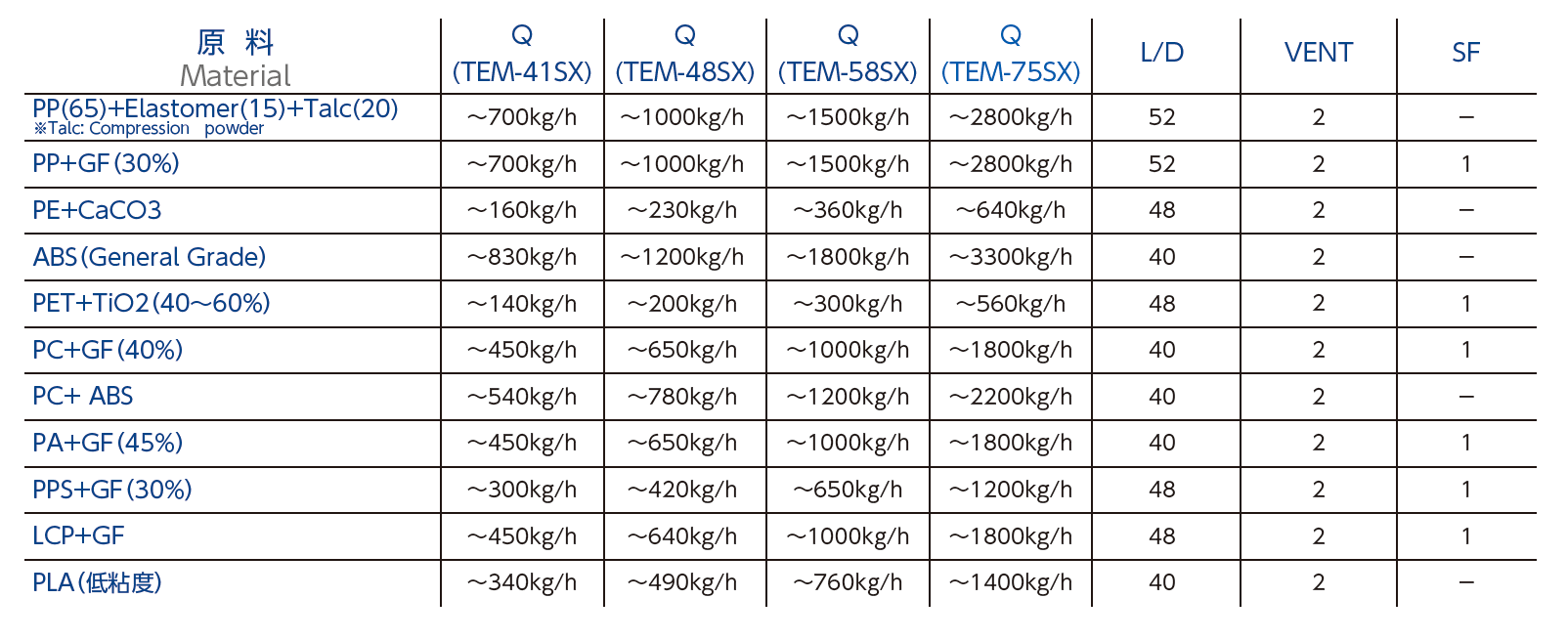

押出処理能力表(参考数値)

押出処理能力表(参考数値)

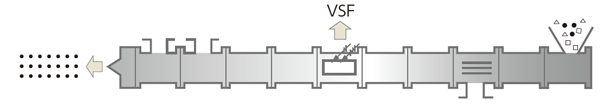

脱水乾燥システム

ABS湿粉やTPE,SBR,EPR,ARというゴム関連の直接脱水乾燥システムは、芝浦機械が得意とする特殊差別化技術の一つです。
スクイーザ(絞り機)やドライヤ(乾燥機)という呼び方で、その役割を発揮します。上流工程での設備投資を抑え、生産性の向上やランニングコスト低減に貢献いたします。また、製品のVOC対策等、環境負荷低減に対応できます。

脱水乾燥システム

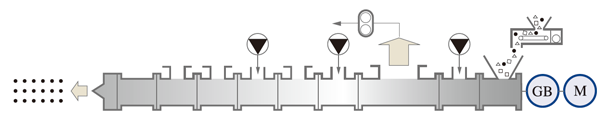

脱揮押出システム

ソリッドフィード、メルトフィードに対応し、ポリマーに含まれる残留モノマーや溶剤を連続的に極限まで取り除くことができます。
水注入(ストリッピング)法や特殊ベントの採用等により、効率的な脱揮システムを実現します。
また、過去の経験とデータに基づいた脱揮シミュレーションにより、お客さまをサポートいたします。

脱揮押出システム

反応押出システム

重合、解重合、化学的改質など滞留時間が必要なリアクタとしてご使用いただけます。二軸混練押出機はバッチ式装置に比べ生産性が非常に高く、またスクリュのセルフクリーニング効果により、ゲルの発生を低減することが可能です。
最長L/D=100の実績を基に各種反応押出成形をサポートいたします。

反応押出システム

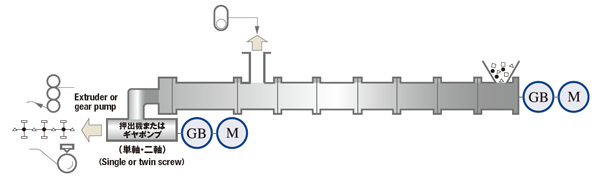

直接成形システム

ペレット化や乾燥工程を省き、二軸混練押出機を使って直接シート・フィルムにする本システムは、省エネ・省スペース化のほか、樹脂劣化の抑制により、高品質な製品の製造を可能にします。単軸押出機よりも運転範囲が広く、フラフ混入率を上げて生産性アップにも寄与します。
また、セグメント方式のスクリュは多くの樹脂に対応ができるため自由度が高く、応用範囲が広がります。

直接成形システム

熱硬化・パウダー成形

高生産性・品質安全性確保のため、バッチ式から連続式へ変遷して久しいですが、芝浦機械の二軸混練押出機は、高喰い込みで高混練かつ低温成形が可能です。またメンテナンス性を考慮した装置も取り扱っております。

フィードネック対策

  • 空気抜き押出法(弊社特許)
  • 特殊フィードスクリュの適用
  • 特殊ディスクの適用
  • サイドフィード法の適用
  • コンパクタの適用etc.

多品種・少ロット対応、カラー・色替性改善

  • バレル旋回仕様
  • 二ツ割りバレル仕様etc.

環境対応

当社の二軸混練押出機は環境に配慮した開発を行なっています。

リサイクル

芝浦機械ではマテリアルリサイクル、ケミカルリサイクル等、多様化するリサイクルコンパウンドに対して、二軸混練押出機「TEM」を使用した最適な装置構成をご提案いたします

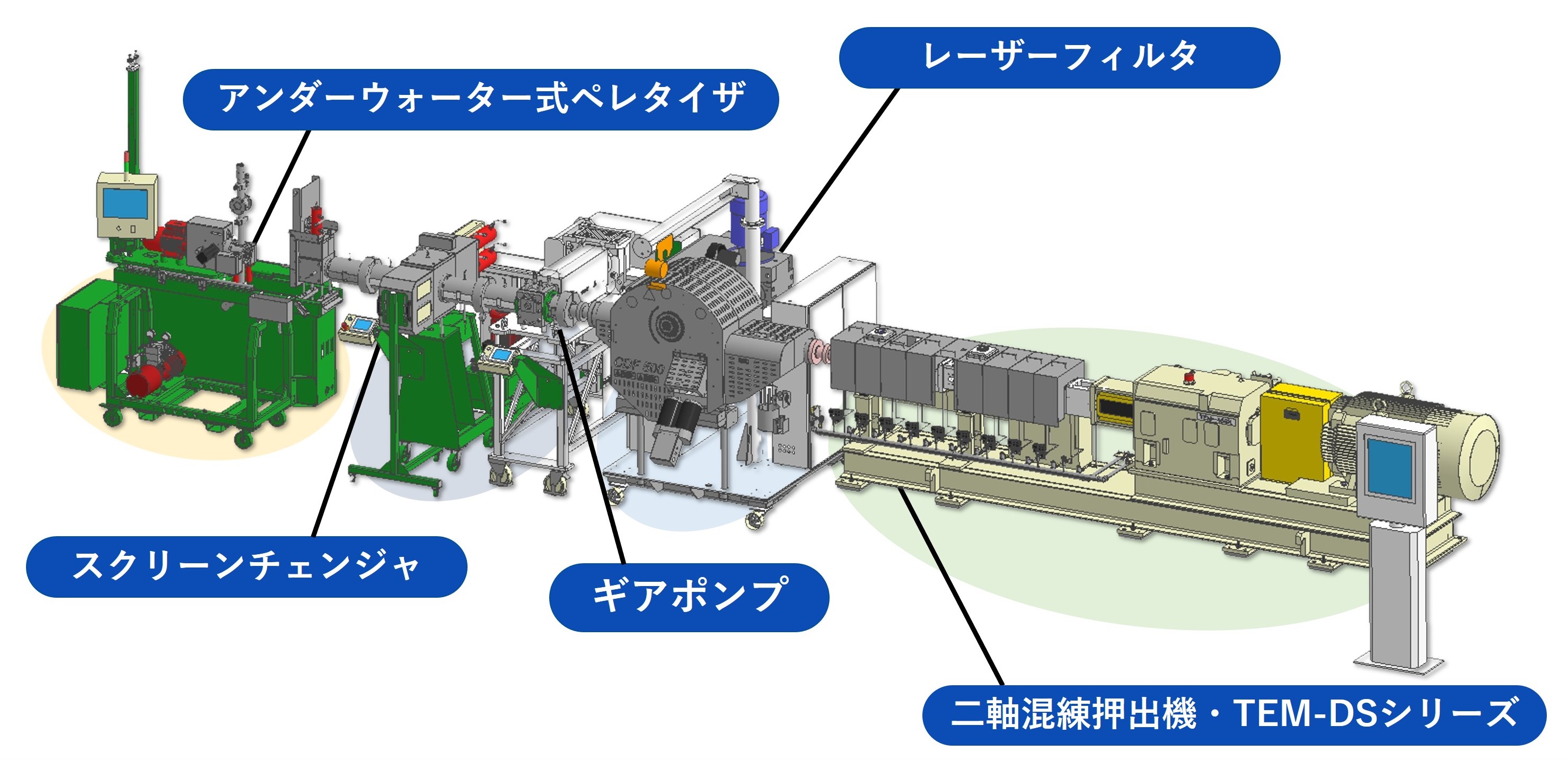

二軸混練押出機を用いたマテリアルリサイクル

リサイクルコンパウンドに関するトータルソリューションの一例として、押出機からレーザーフィルタ、アンダーウォーター式ペレタイザまでのエンジニアリングを提供いたします。
リサイクル原料に適した押出機 TEM-DSシリーズ、異物の除去に効果的なレーザーフィルタ、スクリーンチェンジャにより、マテリアルリサイクルにおけるお客様の課題解決に貢献いたします。
また、ドナウ商事様ご協力の下、本ラインを用いたデモテストも当社沼津工場にて実施可能です。

マテリアルリサイクル

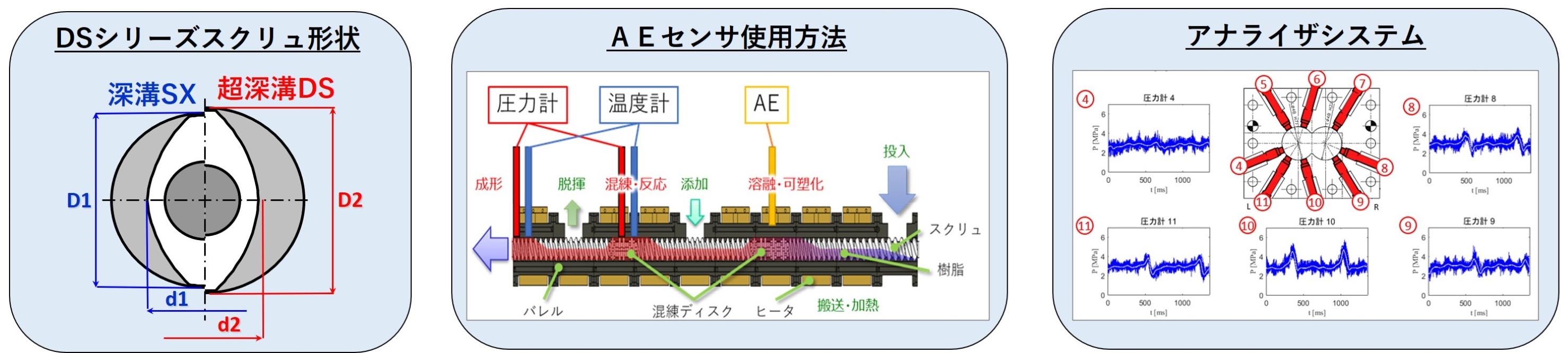

超深溝型二軸混練押出機・DSシリーズ

嵩比重の高いフラフや粉砕品等のリサイクル原料に対し、超深溝スクリュを搭載したDSシリーズの採用により、喰い込み性能、生産性が向上します。また、押出機内部の状態を把握可能なセンシング技術を活用し、リサイクル材の品質向上に貢献します。

特徴

レーザーフィルタ

フィルターに詰まる異物を機械的に除去する機能を備えることで、長時間の連続運転を可能としております。

スクリーンチェンジャ

微細な混入異物の除去や劣化等に起因するコンタミネーションを除去し、製品樹脂の清浄度を確保します。

アンダーウォーター式ペレタイザ

ストランドカットが難しい、粘度の低い樹脂でもペレタイズすることが可能で、一度も空気に触れることなくペレット化できます。
また、マイクロペレットの成形や設備自動化にも対応可能です。

CNFコンパウンド

当社では新規材料であるCNFの複合化を各原料に併せた最適化の提案を行なっています。
各ユーザ様と共同でテストを実施しています。

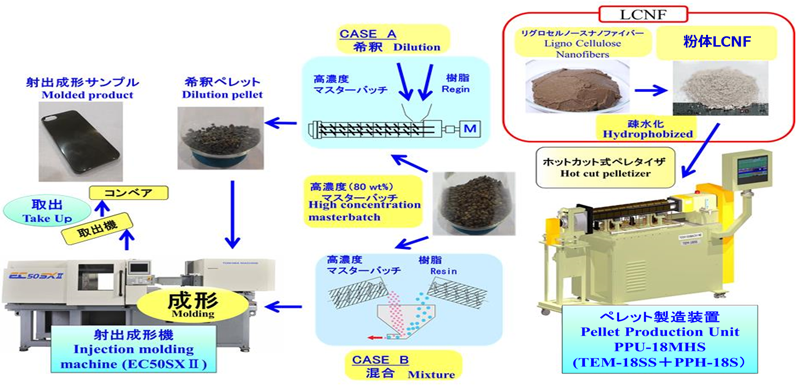

装置構成例

環境 装置構成例

弊社でのテスト実績例

テスト例① 原料:オレフィン(PPパウダー)+CNF(ウェットパウダー)
      ※ミキサーでブレンド
      製品:CNF含有率(5wt%)
      テスト目的:脱水+分散の両立

テスト例② 原料:オレフィン(PP・LDPE)+CNF(2wt%水溶液)
      製品:CNF含有率(0.2wt%)
      テスト目的:二次成形性・流動性改善

テスト例③ 原料:PLA+CNF0.5%水溶液
      テスト目的:物性向上確認

テスト例④ 原料:CNF+界面活性剤
      テスト目的:CNFの解繊
