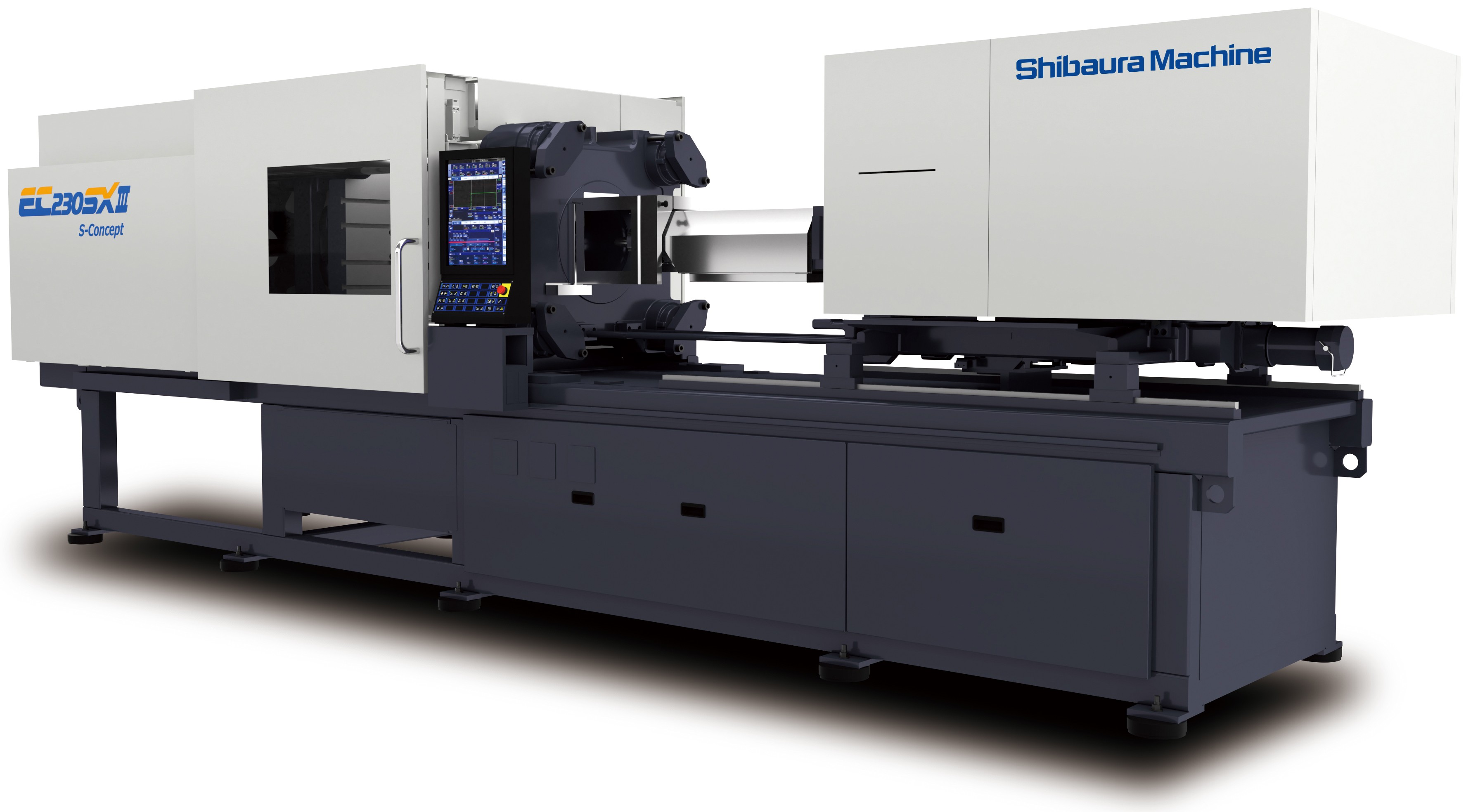

全電動式射出成形機 EC SXⅢシリーズ S-Concept
全電動式射出成形機 EC SXⅢシリーズ S-Conceptとは、成形業界の課題である高生産性、
省人化、環境対応を高次元で実現した新世代成形マシンです。
![ECSXⅢS-concept](/images/smjp/jp/product/shashutsu/lineup/ecsx3/EC230SX3.jpg)
![***](/images/smjp/jp/product/oshidashi/gaiyou/white_1000_10.png)
![S-conceptについて image](/images/smjp/jp/product/shashutsu/lineup/ecsx3/s-concept_791.png)
![***](/images/smjp/jp/product/oshidashi/gaiyou/white_1000_10.png)
SAVE TIME 高生産性
インプットを効率化し、アウトプットの最大化に貢献
射出装置 ≪S-CUBE≫
安定した可塑化・充填を実現する射出装置

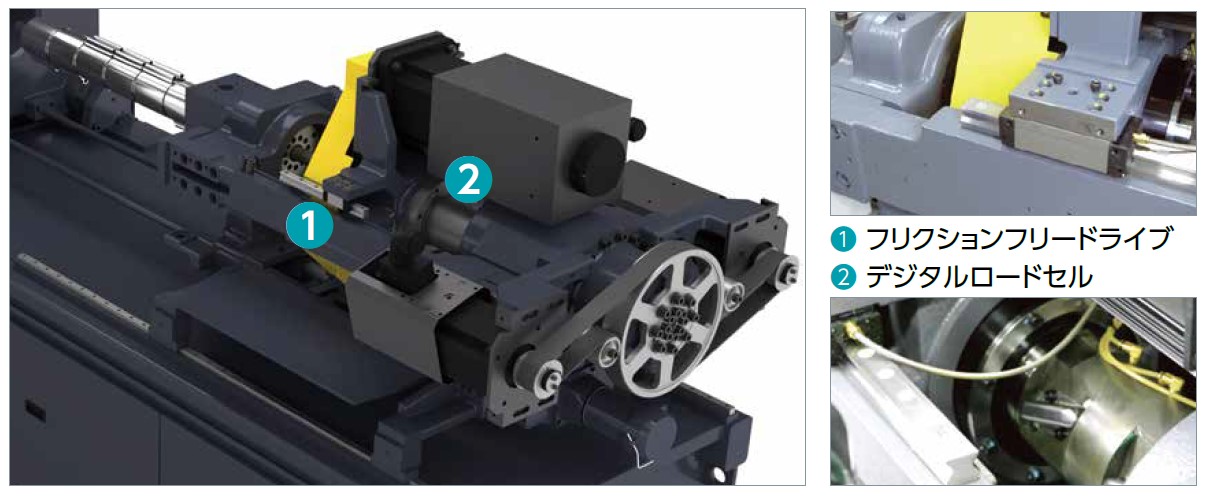

- フリクションフリードライブにより摺動抵抗を極限まで低減

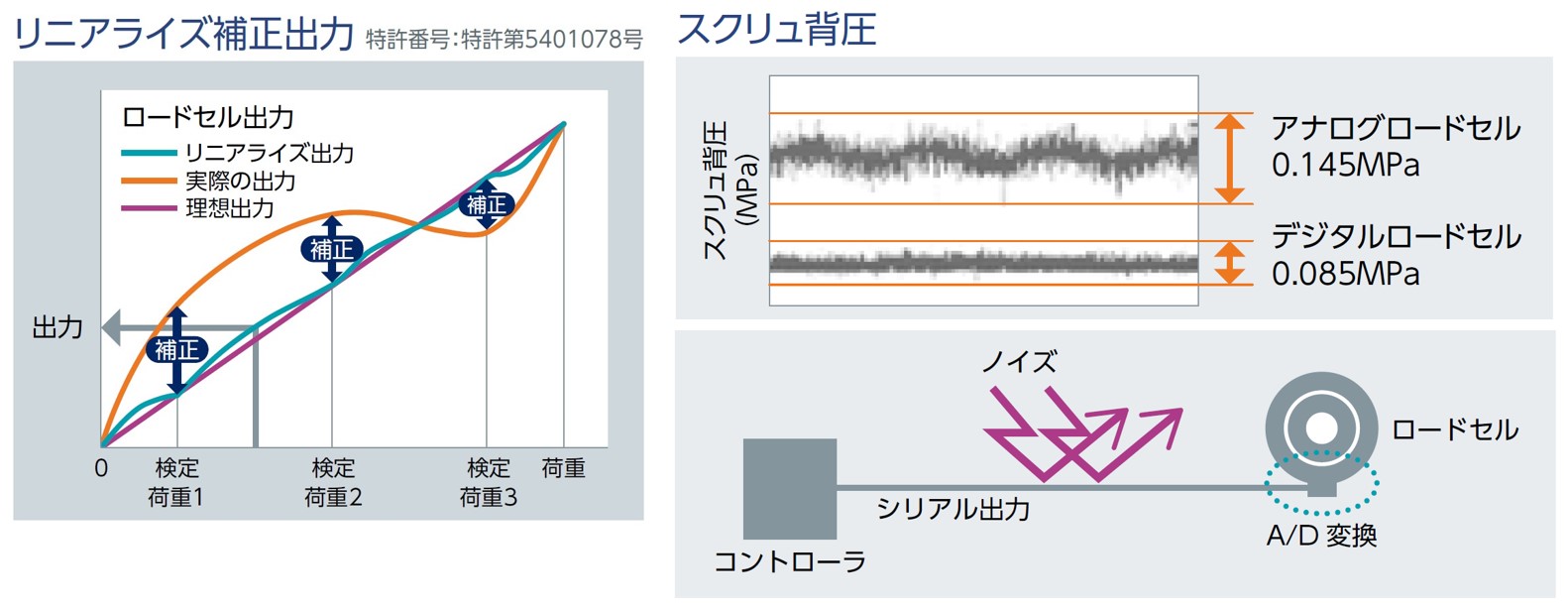

- ノイズに強いデジタルロードセルで圧力検出精度が向上
- リニアライズ補正で機差間バラツキを排除
- 高出力モータ採用による業界トップの保圧耐力
![フリクションフリードライブおよびデジタルロードセル image](/images/smjp/jp/product/shashutsu/lineup/ecsx3/s-concept2.1_700.png)
![リニアライズ補正 グラフ image](/images/smjp/jp/product/shashutsu/lineup/ecsx3/s-concept2.2_500.png)
![デジタルロードセル image](/images/smjp/jp/product/shashutsu/lineup/ecsx3/s-concept2.3_700.png)

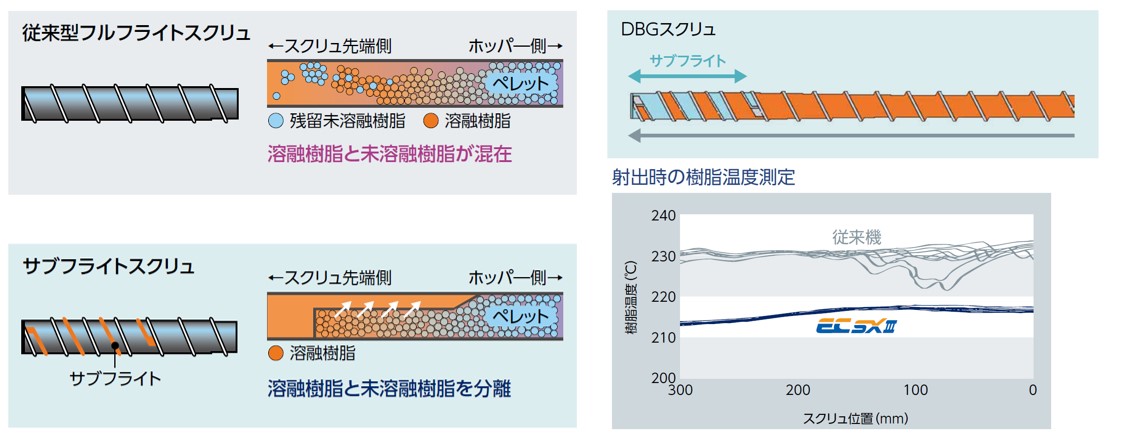

樹脂材料を均一可塑化する高性能スクリュ
-
高品質な成形品を生み出す優れたスクリュデザイン
当社標準スクリュはサブフライトを設けることでソリッドチャンネルとメルトチャンネルを分け、
溶融した樹脂を移送するため「ブレークアップ現象」が発生しません。
![スクリュディメンション](/images/smjp/jp/product/shashutsu/lineup/ecsx3/s-concept3_700.png)
![従来型古フライトスクリュおよびサブフライトスクリュ image](/images/smjp/jp/product/shashutsu/lineup/ecsx3/s-concept4_700.png)
![射出による樹脂温度測定](/images/smjp/jp/product/shashutsu/lineup/ecsx3/s-concept5_700.png)
豊富な樹脂別スクリュバリエーション
- 標準サブフライトスクリュ(DBG)をはじめ、様々な樹脂に対応する豊富なスクリュをご用意
形式 | DBG | DBC | ESB | SRB | GN4 | DBC (EPS3K) |
ETIII |
---|---|---|---|---|---|---|---|
目的 | 汎用 | 硬質塩ビ用 | 高吐出 | 超安定 | PMMA用 | 安定 付着低減 |
汎用 |
特長 | オレフィン系 | 精密成形用 | 黄変抑制 シルバー抑制 |
炭化物抑制 | |||
スクリュ径 (mm) |
22~160 | 25~160 | 60~160 | 22~55 | 22~45 | 22~45 | 22~160 |
成形品 | OA機器 自動車部品 コネクタ |
継手 建材 |
自動車部品 家電部品 |
CDケース メディカル 精密成形品 |
導光板 レンズ |
コネクタ | 自動車部品 家電部品 |
樹脂 | 難燃ABS エンプラ PP・PE |
PVC | PP PE |
ABS PBT |
PMMA PC |
PA PBT POM |
PP フィラー対応 |

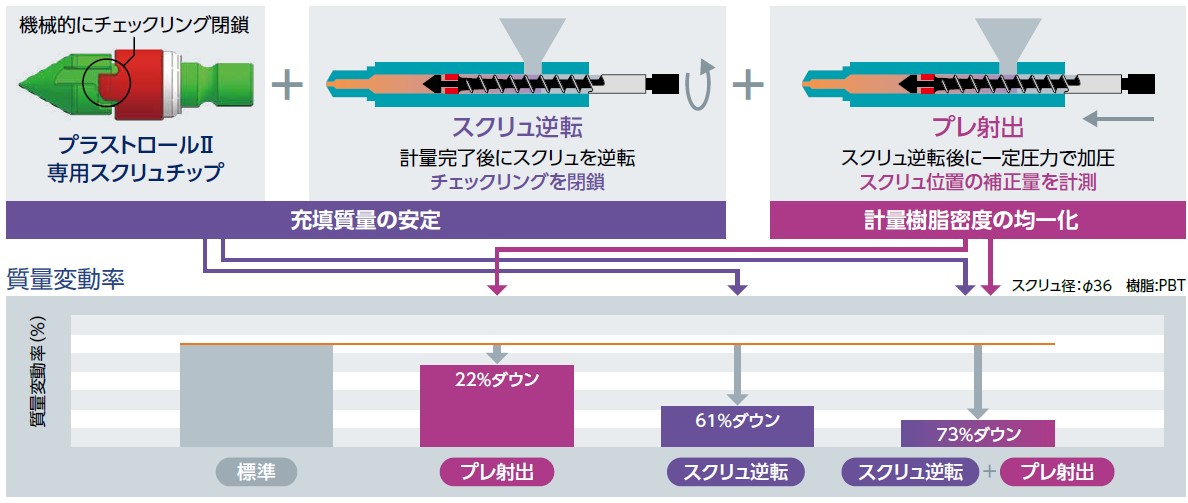

プラストロール®Ⅱ(オプション対応)
精密な計量による充填量の安定
- 専用スクリュチップアッセンブリとスクリュ逆回転動作によりチェックリングを機械的に閉鎖
- 成形安定性が飛躍的に向上
![プラストロール2 オプション image](/images/smjp/jp/product/shashutsu/lineup/ecsx3/s-concept6_800.png)

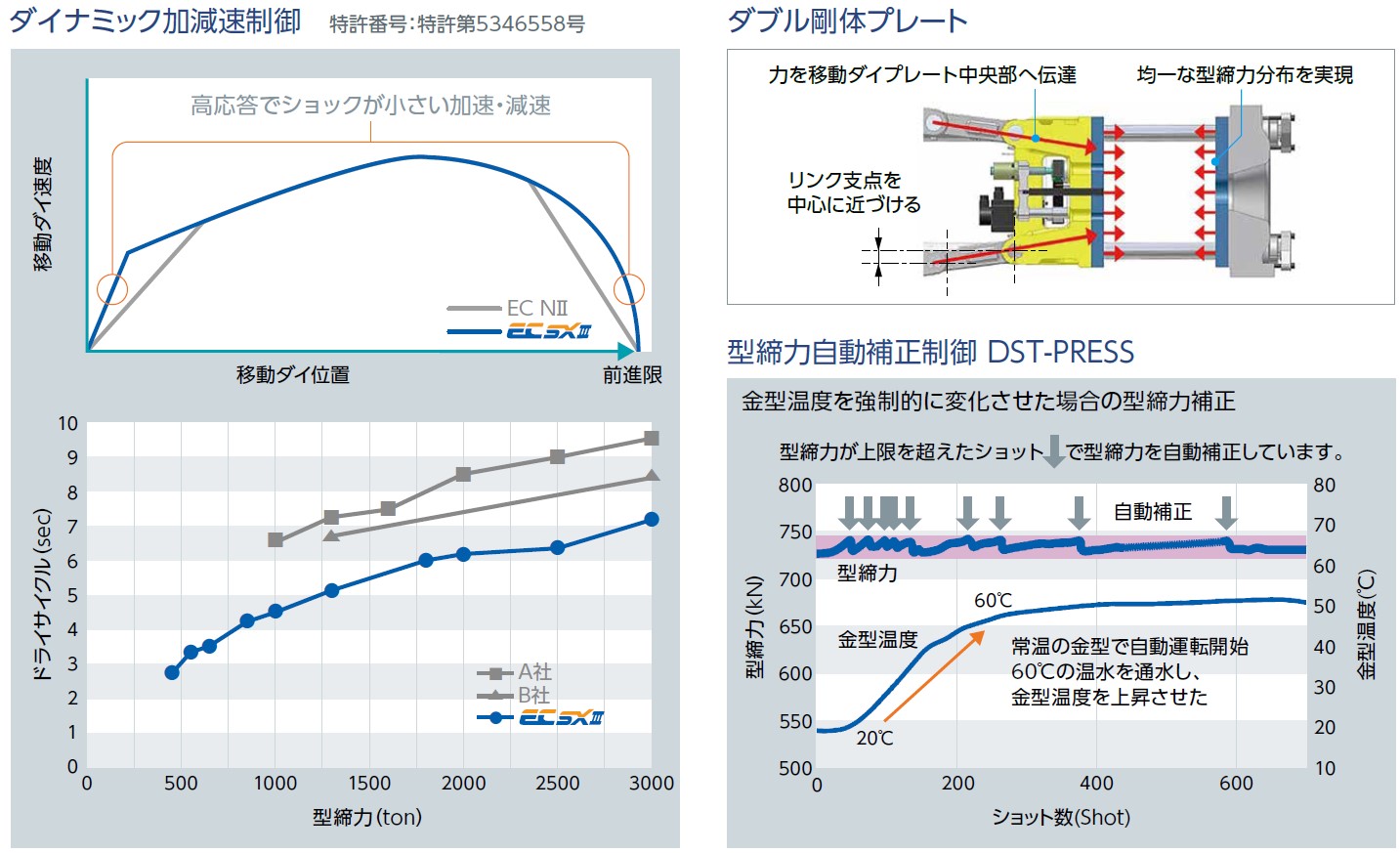

型締装置 ≪SOLID-CLAMP≫
成形条件を変えずにサイクルタイムを短縮
- 従来の成形条件のまま、品質への影響なくサイクル短縮を実現
-
EC-NⅡ(1世代前)と比較すると年間最大168時間の時短が可能*
*同射出条件、サイクルタイム10sで月間200h生産した場合 ※お客様の生産システムに応じて調整が必要な場合があります。
![リニアガイド指示構造 リンクライントグル タイバブシュレス構造](/images/smjp/jp/product/shashutsu/lineup/ecsx3/s-concept7_800.png)
![ダイナミック加減速制御 特許番号第5346558号](/images/smjp/jp/product/shashutsu/lineup/ecsx3/s-concept8_700.png)
![ダブル剛体プレート](/images/smjp/jp/product/shashutsu/lineup/ecsx3/s-concept9_700.png)
![型締力自動補正制御 DST-PRESS](/images/smjp/jp/product/shashutsu/lineup/ecsx3/s-concept10_700.png)
![***](/images/smjp/jp/product/oshidashi/gaiyou/white_1000_10.png)
SAVE WORKFORCE 省人化
労働環境の整備・改善 ヒューマンエラーの防止に貢献

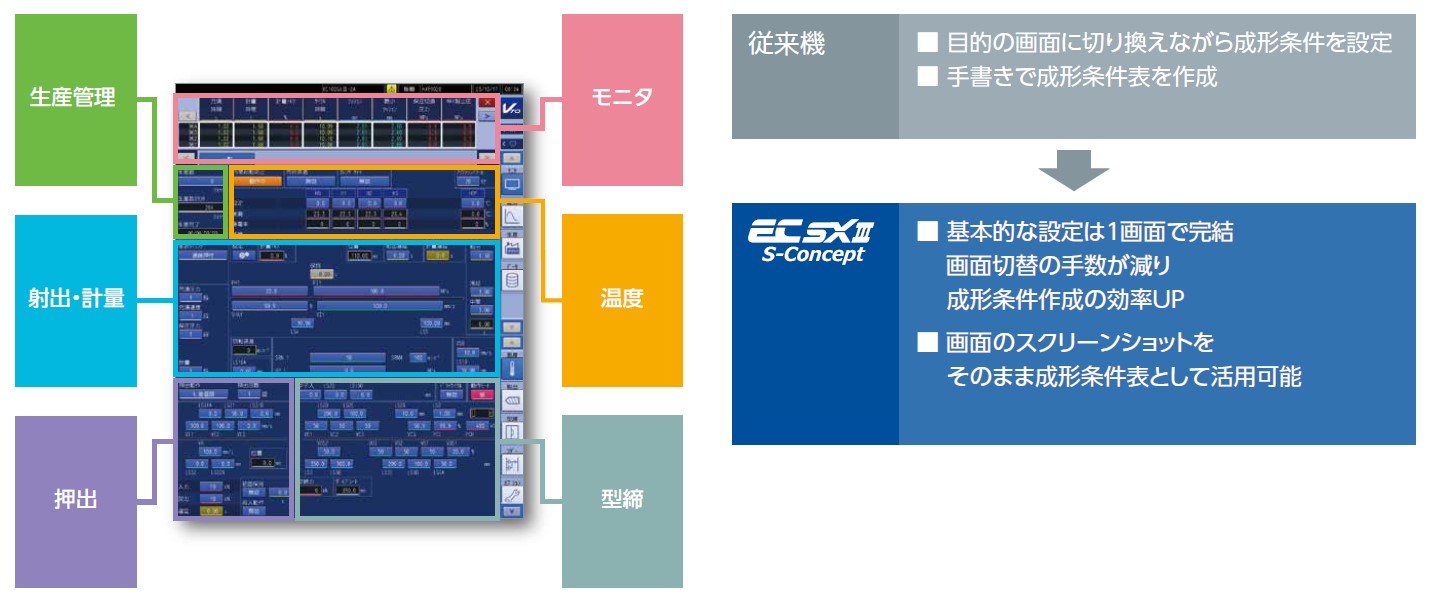

コントローラー ≪INJECTVISOR® V70≫
設定に必要な6要素を1画面に集約。対象画面を探す手間を削減
![基本的な説明は1画面で完結。画面のスクリーンショットを成形条件として使用可能 image](/images/smjp/jp/product/shashutsu/lineup/ecsx3/Injectvisor_v70.png)

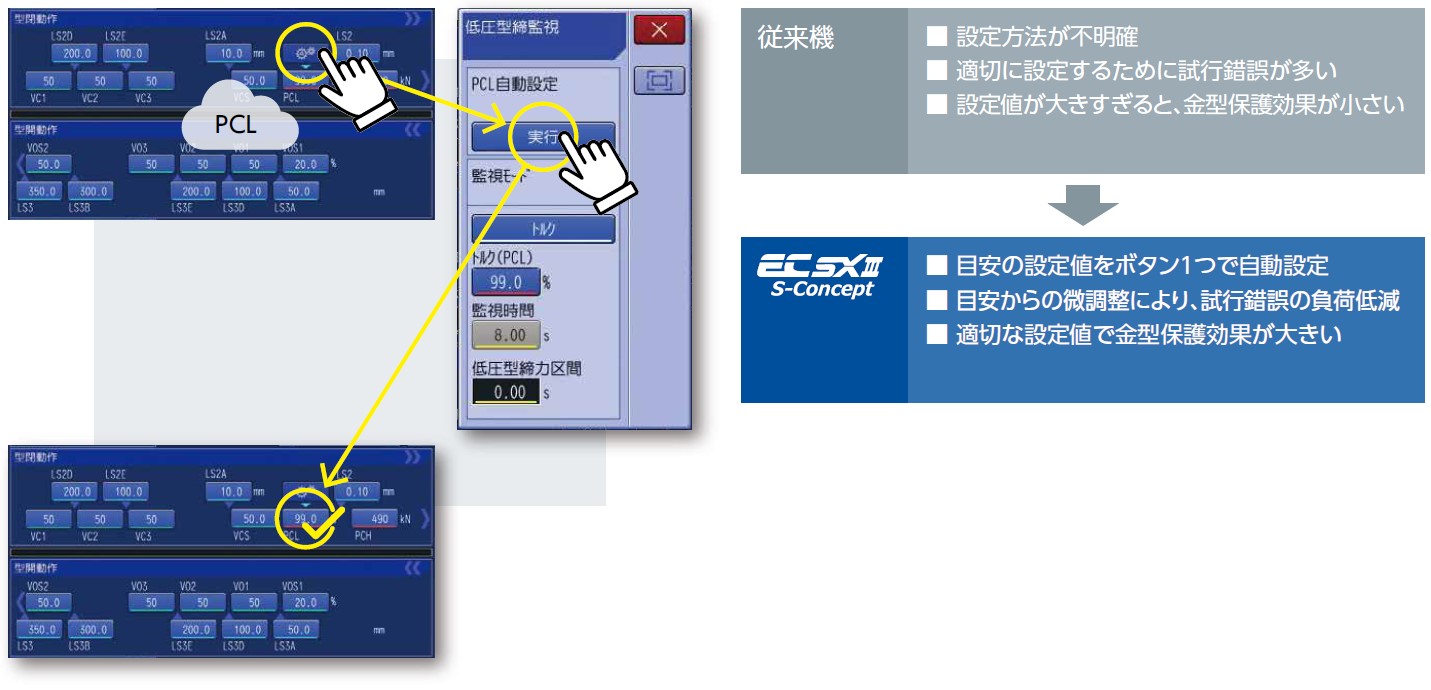

目安の設定値を自動設定。進化した金型保護機能
- 低圧型締力(PCL)、型閉限位置(LS2)を演算、自動設定
- 自動設定値からの微調整で金型保護効果を高めることが可能
![目安の設定値を自動設定。進化した金型保護機能 image](/images/smjp/jp/product/shashutsu/lineup/ecsx3/2.kanagatahogo_jp.png)

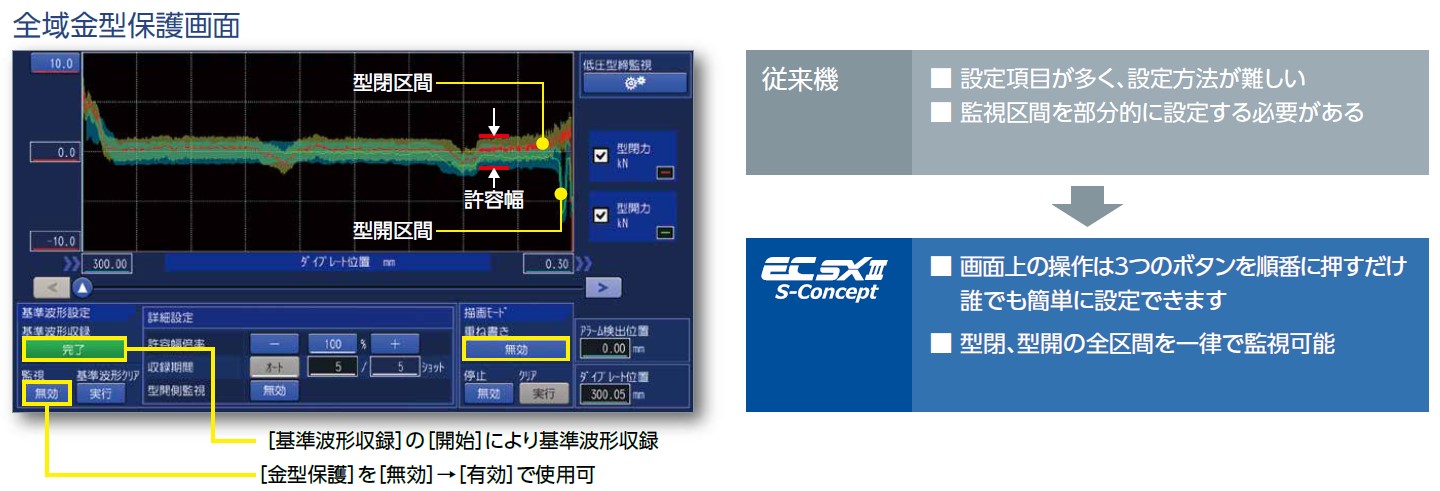

型開閉中のトルク監視設定を簡単に
- 基準トルク波形を取得、ワンタッチで設定可能
- 型閉工程だけでなく、型開工程も監視可能
- より使いやすくなった新金型機能により金型破損を未然に防止
![型開閉中のトルク監視設定を簡単に](/images/smjp/jp/product/shashutsu/lineup/ecsx3/toruquekanshi.png)
時間と樹脂ロスを削減。パージ作業を簡単に
- 推奨パージ条件、及び推奨値を自動設定
- 簡単操作でパージ動作を実行(操作パネルでも実行可能)
![時間と樹脂ロスを削減。パージ作業を簡単に image](/images/smjp/jp/product/shashutsu/lineup/ecsx3/purge.png)
![***](/images/smjp/jp/product/oshidashi/gaiyou/white_1000_10.png)
SAVE THE EARTH 環境対応
省エネに貢献し、サスティナブルな社会作りに貢献

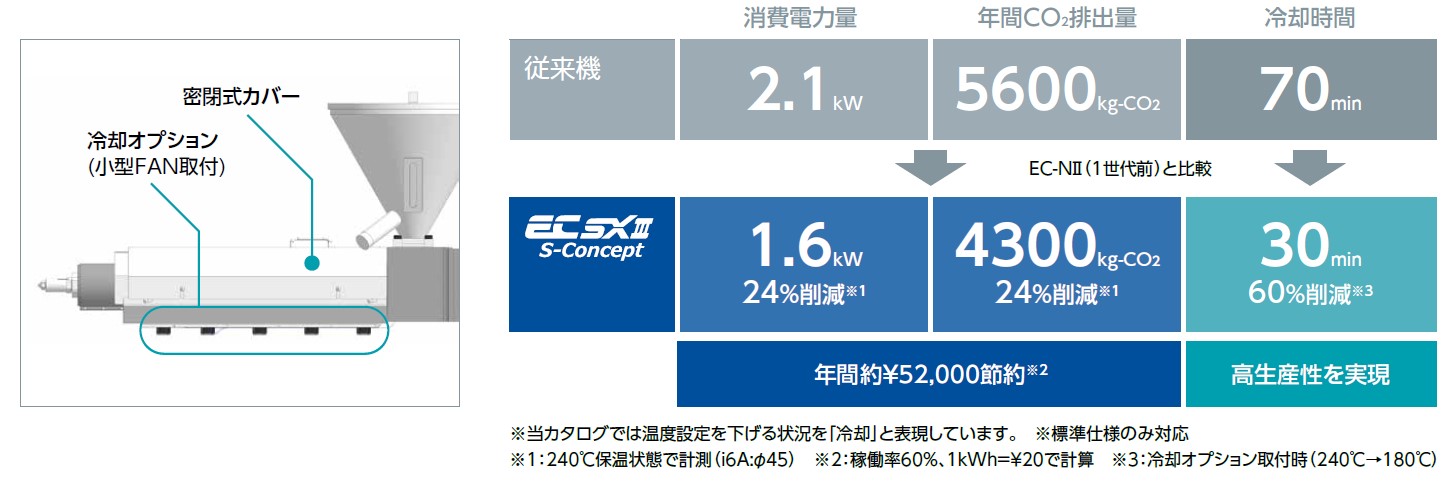

保温性能と冷却性能を両立した新型ヒータカバー
- 密閉式カバー構造で保温性能、省エネ性能を向上
- 冷却オプションにより保温性能と冷却性能を両立
![消費電力1.6kW 24%削減。年間CO₂排出量4300kg-CO₂ 24%削減。冷却時間40min 60%削減 image](/images/smjp/jp/product/shashutsu/lineup/ecsx3/s-concept15_700.png)

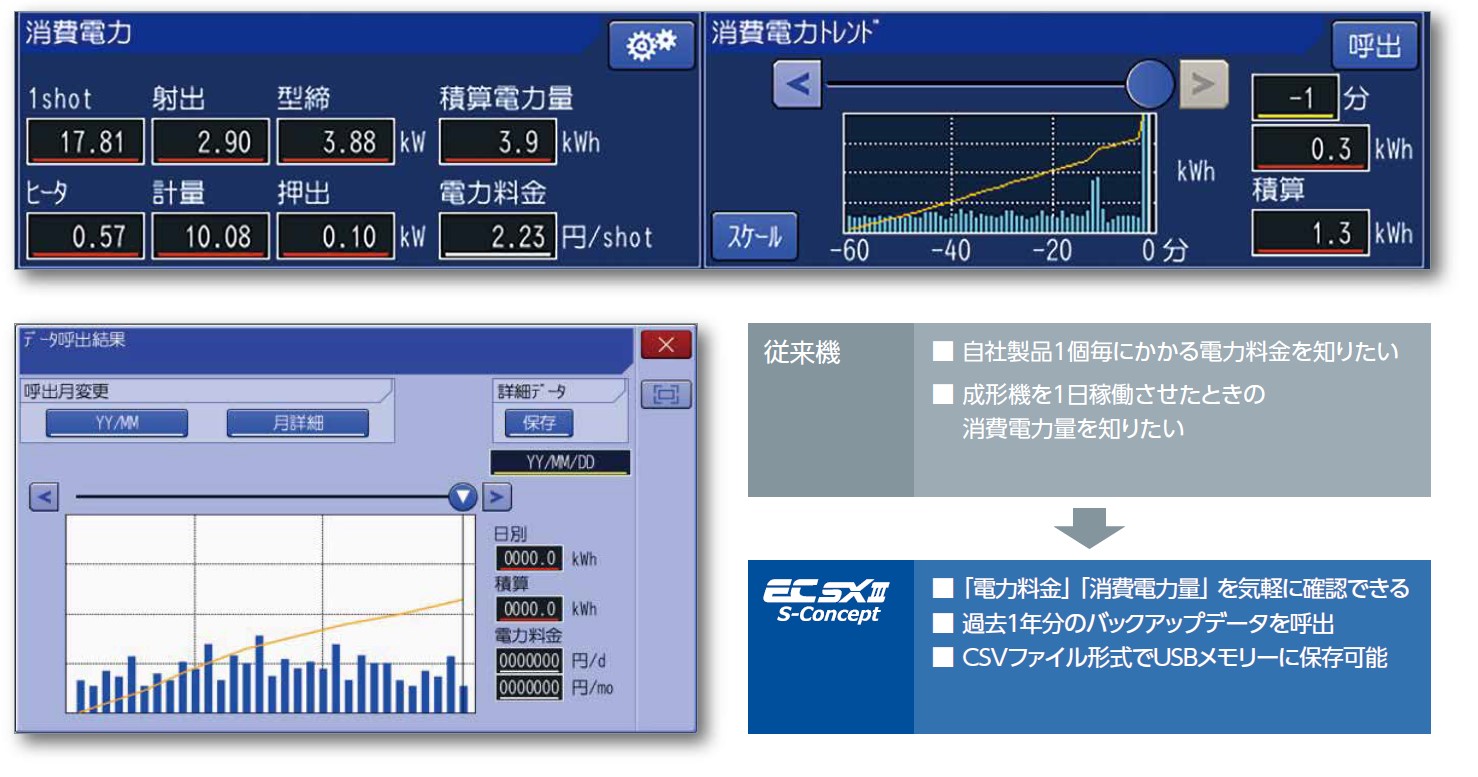

成形機の消費電力(計算値)を表示
- 消費電力、積算電力、指定期間の消費電力のトレンドグラフ、電力料金などを表示
- 消費電力はUSBメモリーに保存可能。過去1年分のバックアップデータを呼び出すことができます
![成形機の消費電力(計算値)を表示 image](/images/smjp/jp/product/shashutsu/lineup/ecsx3/s-concept16_800.png)

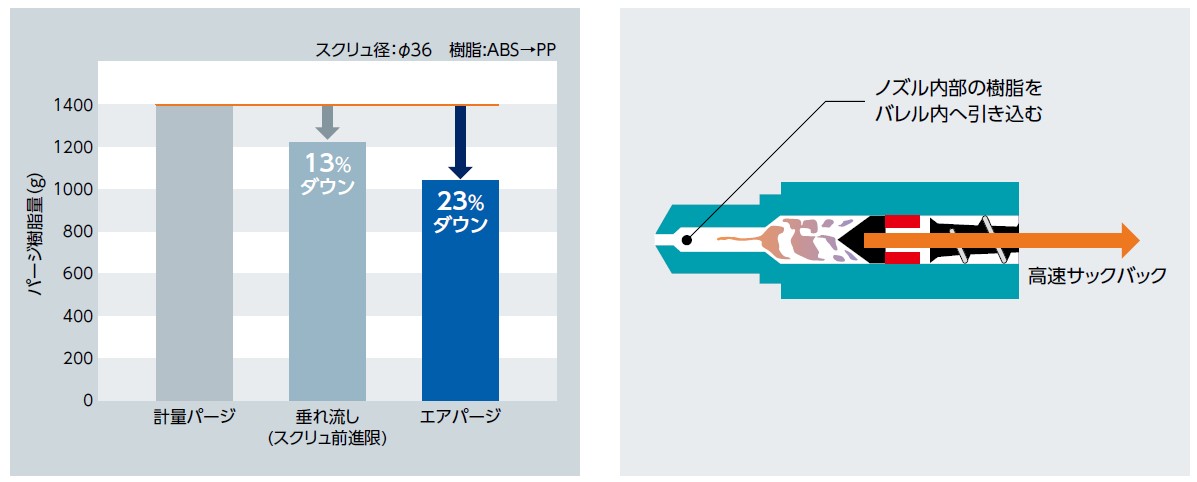

色替え効率が飛躍的に向上
- 自動パージ中に高速サックバックさせノズル内部の樹脂を引き込むことで色替え効率が飛躍的に向上
![自動エアパージ中の色替え効率が飛躍的に向上 image](/images/smjp/jp/product/shashutsu/lineup/ecsx3/s-concept17_700.png)
