FSWのテスト実績・実用化について
テスト実績
御殿場テクニカルセンターにおけるFSWの加工テスト実績（抜粋）
- アルミ平面突合せ接合（深さ20mm）
- アルミ円筒外径（円周）接合
- アルミ円筒突合せ接合
- SUSのT型すみ肉接合
- アルミダイカスト製品の重ね合わせ接合
- アルミL字R形状の平面突合せ
- 銅の円筒外径・タンクの底面接合
- アルミのT型重ね合わせ接合
- 銅の円筒突合せ接合
- 異材種（鉄＋銅）の平面突合せ接合
- 異材種（アルミ＋ハイテン材）の平面重ね合わせ接合
- 異材種（SUS＋銅）の平面重ね合わせ接合
- 摩擦攪拌改質
- 摩擦攪拌で材料面質の改善、高硬度化
適用事例

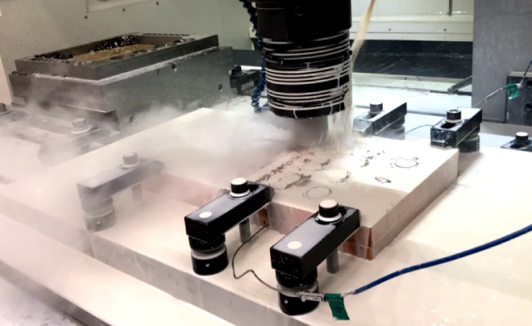

バッテリーケースの接合（メカトロテックジャパン 2021）
・同素材で漏れが無く、密閉度の高いケースの製造
・大きくて運搬困難な素材のつなぎ合わせ・補修溶接の工程集約
異種材接合
SS55C＋銅
アルミC＋銅

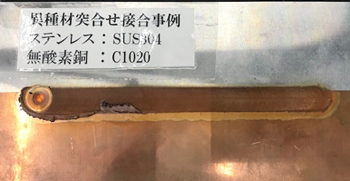

ステンレス+銅

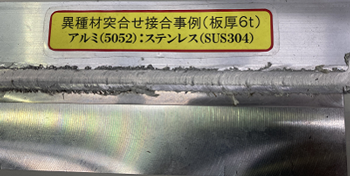

ステンレス+アルミニウム
各種対策オプション

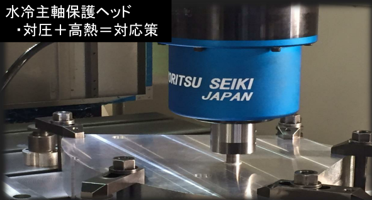

主軸負荷対策
発熱対策
⇒ 様々な対策ヘッドをご用意しております。

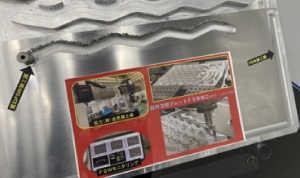

モニタリング機能（機械状態・接合温度の確認に）
想定用途一覧
| 業種 | 使用用途 |
|---|---|
| 鉄道 | 車両関係 |
| 自動車 | 電池ボックス |
| 自動車 | 異種材プレート |
| 鋳造業 | 局所改質（硬化） |
| 半導体 | 異種材突合せ |
| 自動車（ダイカスト） | EV車制御箱 |
| 自動車（ダイカスト） | ダイカスト材強化 |
| 樹脂金型 | 型分割・冷却水路 |
FSW導入にあたって
- FSW専用ホルダ（最低1種）の準備、当社で開催しているFSWスクール（基本・応用）の受講をおすすめいたします。
スクールのお申し込みは、当社HPのお問い合わせフォームより、ご連絡をお願いいたします。 - ツール（接合工具）はお客さまでご準備頂くものになります。（導入についてのご相談はいつでもお受けしております。）
- 接合条件は材料・材料の厚みによっても異なり、当社でもすべての知見はございません。
ご協力を頂き、進めさせて頂ければと思います。
