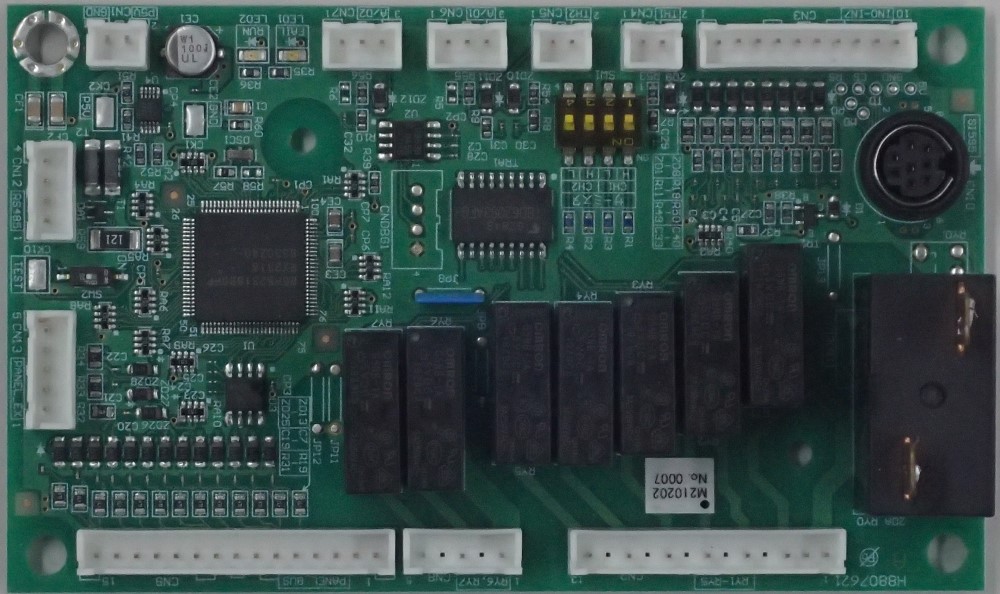

TC12-0A・TC12-0G

TS12-0A

特長

スタンダードモデル、トータル的なコストダウンでお客様をサポート

機械制御における必要機能+パワーリレー(20A)をコンパクトに搭載しています。
大電流機器の制御が可能になります。
制御機器のコストダウン・省スペース化でお客様をサポートします。

操作パネルと簡単接続

お客様の仕様にあった操作パネルの設計・製作をします。
操作パネルの制御も、ラダー言語で簡単にできます。

仕様

項目 仕様
電源電圧 DC5V
使用温度範囲 0~60℃
命令の種類 図示プログラム方式
処理時間 5ms/1K語
プログラム容量 24K語
外部入力 接点入力
8点
内部入力(ディップスイッチ) 8点
外部出力 リレー出力(AC250V,20A)*1点
トランジスタ出力(AC250V,3A)*7点
温度入力(サーミスタ) 2点
アナログ入力(0~5V) 2点
アナログ出力(0~5V) なし
パネルインターフェース機能 あり
通信機能 オプション(RS485 *1ch)
※オプション型式「TC12-0G」
カレンダー機能 なし
内部リレー 5,296点
タイマ/カウンタ 1,024点
ラッチ 128点
データレジスタ 4,032点
ソフトウェア開発ツール SI595Uパック
最小御注文ロット 20台
外部寸法 (W) × (H) × (D) 125×75×45 (mm)
