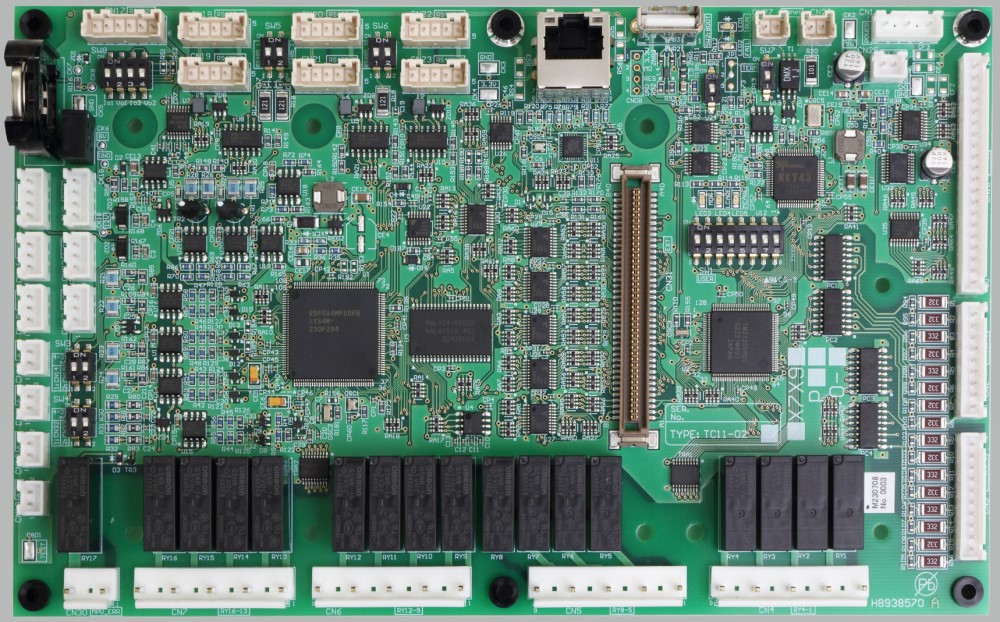

TC11-02

特長
豊富な機能を備えた次世代モデル
小さなボディに多機能搭載。オープンネットワークにも対応しています。
最速12Mbps、最大64ノード分の端末を接続でき、最大512バイトのデータを共有しながらのI/O制御が可能。
入出力16点/16点、アナログ入出力8点(サーミスタ4点)/2点、を標準搭載で幅広い用途に使用可能。
CUnet通信に加え、Ethernet通信1CH、RS485通信3CH、RS232C通信1CHを搭載しています。
拡張基板を追加することにより機能を追加することができます。
仕様
項目 | 仕様 |
---|---|
電源電圧 | DC5V |
使用温度範囲 | 0~60℃ |
命令の種類 | 図示プログラム方式 |
処理時間 | 5ms/1K語 |
プログラム容量 | 32K語 |
外部入力 | フォトカプラ入力 16点 |
内部入力(ディップスイッチ) | 8点 |
外部出力 | リレー出力 16点 |
アナログ入力 | サーミスタ 4点 SW切替:0~5V / 4~20mA 4点 |
アナログ出力 | SW切替:0~5V / 4~20mA 2点 |
パネルインターフェイス機能 | あり |
通信機能 | RS232C 1ch RS485 3ch CUnet 1ch Ethernet 1ch |
カレンダー機能 | あり |
内部リレー | 5,120点 |
タイマ/カウンタ | 1,024点 |
ラッチ | 128点 |
データレジスタ(うちバックアップ) | 4,096ワード(1,280ワード) |
ソフトウェア開発ツール | TC-WORX |
最小御注文ロット | 20台 |
外部寸法 (W) × (H) × (D) | 220×135×40 (mm) |
