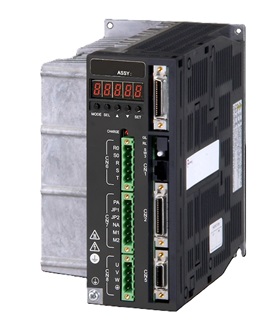

タイニーポジショナアンプ
Xシリーズタイニーポジショナアンプは、PTP制御専用の位置決め装置です。サーボアンプを内蔵しているため手軽に高精度の位置決めが可能です。あらかじめ位置を設定しておくポイント指令と位置データを直接入力する位置データ指令の2モードがあります。
概要
- DIO、CC-Link、DeviceNet、RS485インターフェースにより、様々なFA機器につながります。
- 座標指定、移動量指定、ポイント番号指定、原点復帰、定寸送りは前後のリミット位置決めが可能です。
- モードを設定するだけで、インターフェースに内部シーケンス入出力が割り付けされます。
- 大きさは、標準サーボアンプと同じです。
仕様表
| アンプ形式 | 最大組合せモータ | 主回路電源電圧 | 主回路電源容量 | 連続出力電流 | 瞬時最大電流 | 外形寸法(W×H×D) | 質量 |
|---|---|---|---|---|---|---|---|
| 008P2 | 200W | 1相 AC200V～230V -15％～+10％ 50/60Hz |
500VA | 2.2A(rms) | 5.7A(rms) | 65×170×150 | 1.3kg |
| 012P2 | 500W | 1.2kVA | 3.4A(rms) | 8.5A(rms) | 65×170×150 | 1.3kg | |
| 025P2 | 1kW | 1.7kVA | 5.7A(rms) | 17.7A(rms) | 110×170×180 | 2.3kg | |
| 035P3 | 1.5kW | 3相 AC200V～230V -15％～+10％ 50/60Hz |
2.6kVA | 8.3A(rms) | 25A(rms) | 110×170×180 | 2.4kg |
| 070P3 | 3.4kW | 5.4kVA | 18.4A(rms) | 49.5A(rms) | 110×250×180 | 4.5kg | |
| 100P3 | 5kW | 8kVA | 28.3A(rms) | 71A(rms) | 130×307×197 | 7kg | |
| 200P3 | 11kW | 18kVA | 56.6A(rms) | 141A(rms) | 220×410×230 | 12kg | |
| 320P3 | 20kW | 35kVA | 99A(rms) | 226A(rms) | 350×500×315 | 31kg | |
| 500P3 | 33kW | 59kVA | 166A(rms) | 353A(rms) | 585×500×353 | 63kg | |
| 400P4 | 55kW | 3相(中性点接地) AC380V～460V -15％～+10％ 50/60Hz |
83kVA | 134A(rms) | 283A(rms) | 670×710×410 | 120kg |
一般仕様一覧
より詳細な仕様は下記をご覧ください。
