ロールツウロール式UV転写装置

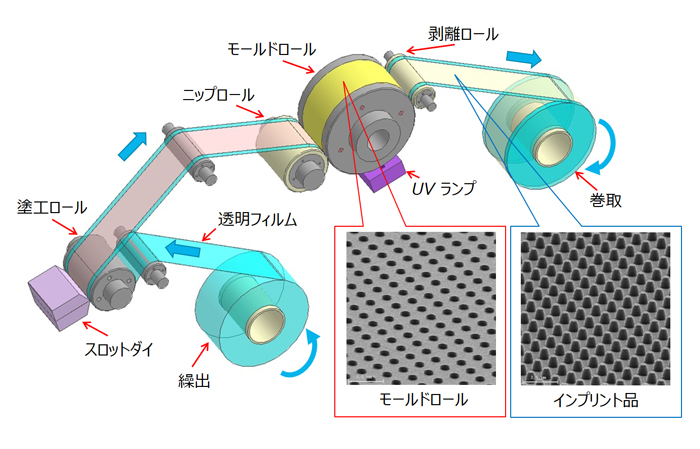

機械構成

- 透明フィルムを繰出軸から繰り出し、紫外線硬化樹脂を塗工します。
- モールドロールと呼ばれるロール状の金型に、ニップロール越しにフィルムを押し当て
モールドロールの形状を転写します。 - 紫外線照射により樹脂を硬化させ、離型、巻取まで連続プロセスで行ない成形品を作成します。
広幅化、高速化、保護フィルム貼合せ、樹脂モールド対応等ご要望に応じてカスタム対応しています。
仕様項目 | RT-120U | RT-250U | RT-400U | RT-800U |
---|---|---|---|---|
ロール幅 | 120mm | 250mm | 400mm | 800mm |
転写ロール径 | φ200mm | φ200mm | φ250mm | φ250mm |
フィルム幅 | 100mm | 230mm | 350mm | 700mm |
塗工幅 | 80mm | 190mm | 300mm | 650mm |
