高精度光学ガラス素子成形装置 GMPシリーズ

●カタログ請求・製品に関するお問い合わせはこちらからお願いします。

仕様

固定金型式成形装置

  • 小径から大径金型(最大φ150 mm)までニーズに合わせてシリーズ化
  • 石英ガラス成形を可能とする高温成形機を準備
  • 硝材、成形品のオートローダ(オプション)により自動化対応
固定金型式成形装置
GMP-106-2CV
GMP-106-2CV
GMP-311Vの画像
GMP-311V
GMP-315VW
GMP-315VW
GMP-207HV
GMP-207HV
GMP-0204V(00504V
GMP-0204V(00504V
主仕様 GMP-
106-2CV
GMP-
311V
GMP-
315VW
GMP-
207HV
GMP-
0204V
金型対応径(mm) φ60 - φ65 φ65 - φ110
(φ150/オプション)
φ65 - φ150 φ72/1500 ℃
(- φ110/800 ℃)
φ40

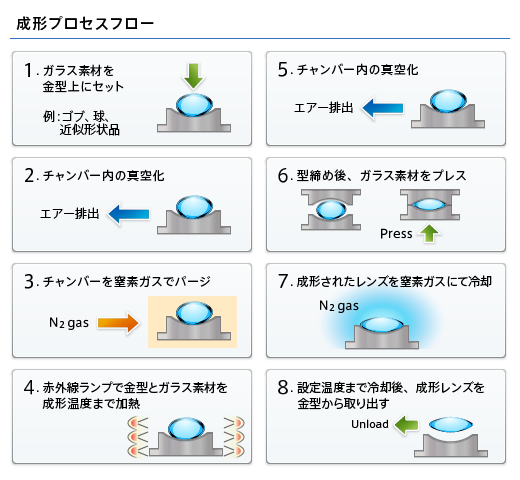

成形方式 固定金型式 (1つの成形室内で加熱・プレス・冷却を完結)
成形室数(プレス軸数) 2 (最大4/オプション) 1 (最大2/オプション) 1(上下各1軸) 1 1
加熱方法 赤外線
最高加熱温度(℃) 800 800 800 1500 800
最大プレス力(kN) 13 30(40/オプション) 30(40/オプション) 20 2(0.5/
00504V)
プレス動力源 ACサーボモータ
プレス力検知 ロードセル
位置決め方法 エンコーダ
徐冷・急冷方法 窒素ガスによる強制空冷
到達真空度(Pa) 0.6以下 0.6以下 1.0以下 0.6以下
自動化対応 標準 オプション / / /
備考 小径レンズ成形に特化した量産機 大口径レンズ、多数個取り対応 大口径レンズ、多数個取り対応 石英ガラス成形対応 ガラス特性評価、簡易成形他

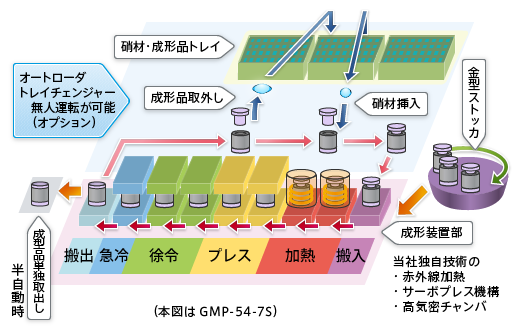

移動金型式成形装置

  • 赤外線ランプ加熱による急速加熱
  • 金型・成形品の管理が容易
  • オートローダ装備により、自動化に対応
移動金型式成形装置
GMP-54-5S/GMP-54-7Sの画像
GMP-54-5S/GMP-54-7S
GMP-1013-10S
GMP-1013-10S
GMP-310V-3Rの画像
GMP-310V-3R
主仕様 GMP-54-5S GMP-54-7S GMP-1013-10S GMP-310V-3R
金型対応径(mm) φ15 - φ40 φ15 - φ40 100×180 φ100
成形方式 金型移動式
(金型が加熱・プレス・徐冷・急冷の各ゾーンを移動)
金型移動式
(金型が加熱・プレス・冷却の各ゾーンを移動)
ステーション数 5 ステーション 7 ステーション 10ステーション 3ステーション
加熱ステーション数/加熱方式 2 ステーション/赤外線 4ステーション 1ステーション
最高加熱温度(℃) 800 900 800
プレスステーション数/保温方式 1 ステーション/保温板 2 ステーション/保温板 3ステーション/保温板 1ステーション
最大プレス力(kN) 5 10 30
プレス動力源 ACサーボモータ ACサーボモータ、エアシリンダ ACサーボモータ
プレス力検知 ロードセル
位置決め方法 エンコーダまたは金型密着
徐冷ステーション数/徐冷方式 1 ステーション/保温板 2 ステーション/保温板 1 ステーション/保温板 /
急冷ステーション数/急冷方式 1 ステーション/間接水冷 2 ステーション/間接水冷 1 ステーション/間接水冷 or 窒素ガスによる強制空冷
真空成形 不可
自動化対応オートローダ オプション /
備考 小・中径レンズ成形の量産 意匠ガラス成形の量産 中・大径レンズの量産
