高精度光学ガラス素子成形装置 GMPシリーズ

成形例

主たる成形品

両凸レンズ、両凹レンズ、メニスカスレンズ、インサーションレンズ、f-θレンズ、マイクロレンズアレイ、ファイバーアレイ等

●カタログ請求・製品に関するお問い合わせはこちら からお願いします。

主たる成形品

成形例 1 非球面ガラスレンズ

非球面ガラスレンズ

携帯電話カメラモジュール用 非球面レンズ

成形装置: GMP-311V
金型:超硬合金
硝材: L-BAL42((株)オハラ)
成形温度: 570℃

成形例 2 DOEガラスレンズ

DOEガラスレンズ

特殊Ni合金金型によるDOE非球面ガラスレンズ

新開発のNi合金製金型により成形
・500℃までの成形が可能
・シャープなエッジが形成可能
成形装置: GMP-311V
硝材: K-PSFn214 (屈折率 2.14)
((株)住田光学ガラス)
成形温度: 470℃

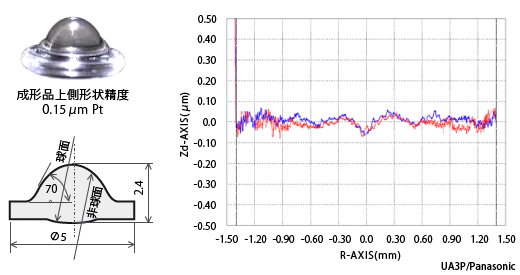

成形例 3 高NAレンズの成形

高NA非球面ガラスレンズ

成形装置: GMP-311V
金型:超硬合金
硝材:L-BAL42((株)オハラ)
成形温度:550℃

高NAレンズの成形

成形例 4 ナノインプリント基本パターン転写

ライン&スペース

1)ライン&スペース

モールド:アモルファスカーボン
(型提供:NTT-ATナノファブリケーション(株)殿)
成形装置:GMP-207 HV
転写品材質:石英ガラス
成形温度:1400℃

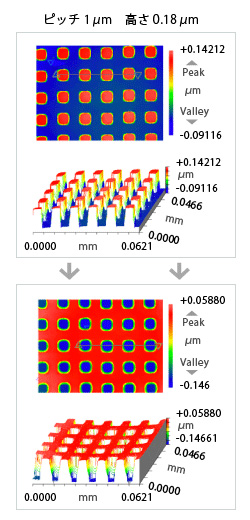

ドットパターン

2)ドットパターン

モールド:アモルファスカーボン
(型提供:NTT-ATナノファブリケーション(株)殿)
成形装置:GMP-207 HV
転写品材質:石英ガラス
成形温度:1350 ℃

成形例 5 大口径レンズの成形

大口径レンズの成形

大口径レンズの成形 新開発のNi合金製金型により成形

成形装置:GMP-310-3R
金型:超硬合金
硝材: K-PBK40( (株)住田光学ガラス)
成形温度:560℃

成形例 6 意匠ガラスの成形

意匠ガラスの成形

意匠ガラスの成形

成形装置: GMP-1013-10S
金型:アモルファスカーボン
