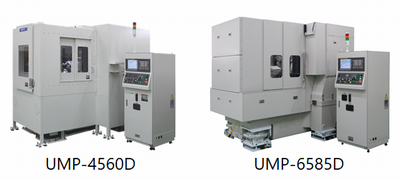

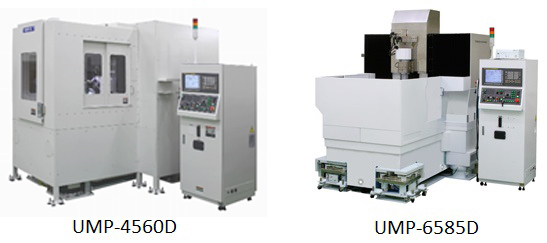

超精密微細溝加工機 UMPシリーズ
用途
直線・曲線溝を始め、多様な微細溝列を高効率・高精度に加工できます。
液晶ディスプレイの大型化に対応し、小型から最大70インチまでの導光板金型の超精密加工が可能となっており、液晶ディスプレイサイズに応じた機械サイズの選択ができます。
●カタログ請求・製品に関するお問い合わせはこちら からお願いします。
特長
微細溝の高精度加工
X, Y軸にV-V有限ころがり案内（コアテクノロジーへ）、リニアモータ駆動を採用し、高剛性・高応答性を実現
特別付属品の組み合わせにより多様な加工が可能
- 超精密空気静圧軸受（コアテクノロジーへ）に支持されたターンテーブル (C1軸) の搭載により、高精度な旋削加工が可能
- バイト旋回装置 (C2軸) の搭載により、高精度な曲線溝加工が可能
- バイト割出台 (A軸) の搭載により、高精度なバイト刃先傾斜調整が可能
- 主軸(回転数10000min-1 )搭載により、フライカット加工に対応
クロスレールとコラムを一体鋳造し、強靭かつ安定した機械構造を採用
アクティブ形除振装置を採用
振動のフィードバックに加え、機械座標のフィードフォワード制御により、加工精度を極限まで追求
仕様
| 機種 | |||||
|---|---|---|---|---|---|
| 主仕様 |
UMP- |
UMP- 6585D |
UMP- 65105D |
||
| 対称液晶ディスプレイサイズ(16 : 9) | インチ (mm) |
22 (487×274) |
33 (735 x 415) |
42 (930 x 525) |
|
| テーブル※ | 作業面の 大きさ |
mm | 500 x 400 | 750 x 600 | 950 x 600 |
| C1軸搭載時 | mm | φ400 | φ700 | ||
| テーブル上 許容質量 |
サブテーブル搭載時 | kg | 100(注) | 500 (注) | 600 (注) |
| C1軸搭載時 | kg | 30 (テーブル外径φ400mm) |
100 (テーブル外径φ700mm) |
||
| 移動量 | X (テーブル前後運動) | mm | 600 | 850 | 1050 |
| Y (サドル左右運動) | mm | 450 | 650 | ||
| Z (刃物台上下運動) | mm | 100 | 150 | ||
| 最大送り速度 | X: 15000 mm/min Y: 9000 mm/min Z: 3000 mm/min C1: 300 min-1 |
||||
| 最小設定単位 |
X, Y, Z: 0.001µm A, C: 0.00001deg |
X: 0.01µm Y, Z: 0.001µm A, C: 0.00001deg |
|||
| 機械質量 | kg | 約5800 | 約10000 | 約12000 | |
※真空チャックテーブルは特別付属品です。
(注)サブテーブル仕様により許容質量は異なります。詳細はお問合せください。
|
|
機種 | |||
|---|---|---|---|---|
| 主仕様 | UMP-65120D | UMP-160160D | ||
| 対称液晶ディスプレイサイズ(16 : 9) | インチ (mm) |
48 (1065 x 600) |
70 (1550 x 860) |
|
| テーブル※ | 作業面の 大きさ | mm | 1100 x 600 | 1400 x 1550 |
| C1軸搭載時 | mm | φ700 | φ800 | |
| テーブル上 許容質量 |
サブテーブル搭載時 | kg | 650 (注) | 400 (注) |
| C1軸搭載時 | kg | 100 (テーブル外径φ700mm) |
100 (テーブル外径φ850mm) |
|
| 移動量 | X (テーブル前後運動) | mm | 1200 | 1600 |
| Y (サドル左右運動) | mm | 650 | 1600 | |
| Z (刃物台上下運動) | mm | 150 | ||
| 最大送り速度 | X: 15000 mm/min Y: 9000 mm/min Z: 3000 mm/min C1: 300 min -1 |
|||
| 最小設定単位 | X: 0.01µm Y, Z: 0.001µm A, C: 0.00001deg |
X, Y, Z: 0.001µm A, C: 0.00001deg |
||
| 機械質量 | kg | 約13000 | 約25000 | |
※真空チャックテーブルは特別付属品です。
(注)サブテーブル仕様により許容質量は異なります。詳細はお問合せください。
加工例
