平面選択
解説
分類:プログラム

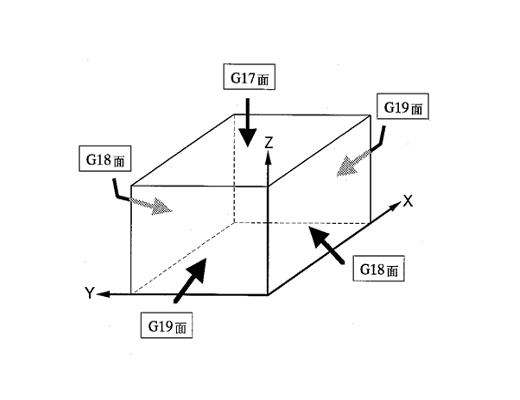

G17・G18・G19を使用する。
基本3軸のX・Y・Z軸のうち、どの平面で加工するかを選択する。
第1軸と第2軸が平面(輪郭削りを行う方向)第3軸が垂直(ドリルで穴あけをする方向)
一般的に多く使われるのがG17指令のX-Y平面(Z軸が垂直軸)である。
横中ぐり盤の場合、アングルヘッド等を使用しなければ基本的にG17指令を使用する。
(第1軸-第2軸) | (第3軸) | |
G17 | X軸-Y軸 | Z軸 |
G18 | Z軸-X軸 | Y軸 |
G19 | Y軸-Z軸 | X軸 |
