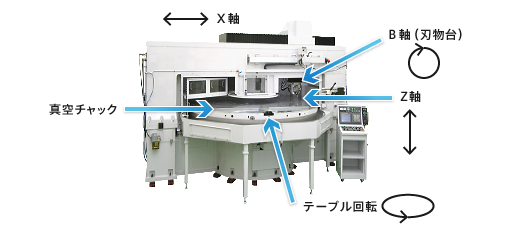

精密立旋盤 UTDシリーズ
仕様
| 項目 | UTD-2200B(H) | UTD-3400B(H) | ||
|---|---|---|---|---|
| 最大ワーク直径 | mm | 2200 | 3400 | |
| 加工ヘッド（サドル）左右移動（X軸） | 移動量 | mm | 1100 | 1850 |
| 最大早送り速度 | mm/min | 1500 | ||
| 加工ヘッド（ラム）上下移動（Z軸） | 移動量 | mm | 160 | 240 |
| 最大送り速度 | mm/min | 1500 | ||
| 加工ヘッド（バイト割出）旋回（B軸） | 移動量 | deg | ±360 | |
| 最大送り速度 | deg/min | 1500 | 1000 | |
| ワーク（テーブル）回転 | テーブル直径 | mm | 2200 | 3400 |
| 許容積載質量 | kg | 1000 | 2000 | |
| 回転速度 | min-1 | 10-100 | 10-80 | |
| 最小設定単位 | X,Z軸 | mm | 0.00001 | |
| B軸 | deg | 0.00001 | ||
| 機械質量 | kg | 10000 | 38000 | |
