立旋盤
TUE series
使いやすさと安全性を兼ね備えたシンプルデザイン
切削+ミーリング加工(S)の
複合機タイプを標準採用し
加工ワークサイズと能力に合わせて選択できる3タイプ。
ラム方式の強みが生きる、安定した内径深穴加工と
高剛性なベッドの上にコラムを配置するコモンベッド方式の
採用により安定した強さを実現しました。
標準仕様表 [TUE-(S)]
サイズの見方
【TUE - 〇〇 (S)】 〇〇…テーブル直径 (S)ターニング加工+ミーリング加工が可能な仕様
| 項目 | 単位 | 100(S) | 150(S) | 200(S) |
|---|---|---|---|---|
| テーブル直径 | mm | 1 016 | 1 450 | 2 000 |
| 最大振り | mm | 1 200 | 2 000 | 2 400 |
| 最大切削高さ | mm | 850 | 1 550 | |
| 最大積載質量 | kg | 2 000 | 8 000 | 15 000 |
| ラム上下移動量 | mm | 800 | 900 | |
| テーブル回転速度 | min-¹ | 2~600 | 2~400 | 2~240 |
| ラム主軸回転速度 | min-¹ | 15~3 000 | ||
立旋盤
TSS-C series
シングルコラムの特性を活かし、大径ワークも安定加工
テーブル移動・テーブルクランプ機能により、
テーブルよりも大きなサイズのワーク加工が可能です。
テーブルは二つの超精密ころ軸受けにより高い安定性と、
コラム及び背面イケールと一体型アームにより、高い剛性を兼ね備えています。
標準仕様表 [TSS-C,TSS-C(S)series]
サイズの見方
【TSS - 〇〇/△△C】 〇〇…テーブル直径 △△…最大振り (S)ターニング加工+ミーリング加工が可能な仕様
| 項目 | 単位 | 20/40C | 30/55C |
|---|---|---|---|
| テーブル直径 | mm | 2 000 | 3 000 |
| 最大振り | mm | 4 000 | 5 500 |
| 最大切削高さ | mm | 1 800 | |
| 最大積載質量 | kg | 20 000 | |
| ラム上下移動量 | mm | 1 000 | |
| テーブル回転速度 | min-¹ | 2~100 | 2~80 |
| ラム主軸回転速度※ | min-¹ | 15~1 500 | |
※（S)タイプの場合
立旋盤
TUD-C,TUD-C(B) series
TMD-C,TMD-C(B) series
TMD-C,TMD-C(B) series
高い剛性と安全性でお客様のニーズに応えます。
| 加工 | 案内面 | |
|---|---|---|
| TUD-C |
ターニング加工 |
リニアガイド |
| TUD-C(B) | 摺動面 | |
| TMD-C |
ターニング加工
+ ミーリング加工 |
リニアガイド |
| TMD-C(B) | 摺動面 |
標準仕様 [TUD-C,TMD-C series]
サイズの見方
【TUD,TMD - 〇〇C】 〇〇…テーブル直径
| 項目 | 単位 | 13 | 16 | 20 |
|---|---|---|---|---|
| テーブル直径 | mm | 1 250 | 1 600 | 2 000 |
| 最大振り | mm | 1 600 | 2 000 | 2 700 |
| 最大切削高さ | mm | 1 100 | 1 350 | 1 600 |
| 最大積載質量 | kg | 8 000 | 10 000 | 15 000 |
| ラム上下移動量 | mm | 800 | 1 050 | |
| テーブル回転速度 | min-¹ | 2~450 | 2~350 | 2~250 |
| ラム主軸回転速度※ | min-¹ | 25~3 000 | 25~3 000 |
25~3 000 |
TUD:ターニング加工のみ TMD:ターニング加工+ミーリング加工
※TMDのみ

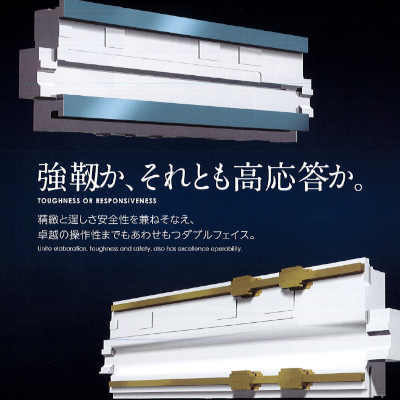

案内面タイプでみる
堅牢かつ強靭な摺動面タイプ ※（B）が付きます。
難削材加工時にびびり振動抑制効果を発揮します。
精緻な応答性のリニアガイドタイプ
ロストモーションがなく命令に忠実。
一般加工から重切削まで幅広い加工に対応します。
立旋盤
TDS series
大物重量級ワークの高精度、高能率加工を実現
ダブルコラム構造で高さや径が大物ワークの加工が可能です。
標準仕様 [TDS-S series]
サイズの見方
【TDS-〇〇/△△S】 〇〇…テーブル直径 △△…最大振り (S)ターニング加工+ミーリング加工が可能な仕様
| 項目 | 単位 | 30/40S | 40/50S |
|---|---|---|---|
| テーブル直径 | mm | 3 000 | 4 000 |
| 最大振り | mm | 4 000 | 5 000 |
| 最大切削高さ | mm | 2 500 | 2 750 |
| 最大積載質量 | kg | 30 000 | |
| ラム上下移動量 | mm | 1 500 | |
| テーブル回転速度 | min-¹ | 1~150 | 1~100 |
| ラム主軸回転速度※ | min-¹ | 30~3 000 | |
※(S)タイプを選択の場合
