門形機標準仕様
カタログをみる
製品カタログ一覧
製品カタログをダウンロードする事ができます。
会員限定で公開しておりますので、会員登録(無料)をお願いいたします。

門形マシニングセンタ
MPC-H series
金型製作の高効率化を実現する最新鋭機

アタッチメント
■スナウト240(標準)…
主軸最高回転速度…10 000min-1
■5軸ヘッド・高速スナウト(OP) …
主軸最高回転速度…20 000min-1
※5軸ヘッド、高速スナウトでは主軸テーパ穴はHSK-A63使用します。
高精度加工
最小設定単位0.1μmで自由曲面のワーク形状を忠実に再現可能
加工段差抑制機能(OP)で工具先端位置を直接補正し加工面段差を抑制
CNC装置
FANUC Series30i-MODEL B Plusを搭載
安全性の強化
安全性の向上と、切屑や切削液の飛散を抑え、工場環境の改善に貢献するフルカバー(OP)
標準仕様表[MPC-2640H ~ MPC-3150H]
サイズの見方:【MPC - 〇〇 ΔΔ H】〇〇…門幅 ΔΔ…作業面の大きさ
項目 | 単位 | 3120 | 3150 |
---|---|---|---|
門高 | mm | 2 250 | |
門幅 | mm | 3 100 | |
作業面 |
mm |
2 500 × 2 000 |
2 500 × 5 000 |
主軸回転速度 | min-¹ | 40 ~ 10 000 |
動画でみる
YouTube で再生する(4分44秒)

門形マシニングセンタ
MPC-B series

- 五面加工ヘッドを標準装備
- 主軸ラムに4面拘束クローズドタイプ案内面を採用し安定した加工を実現
- CNC制御装置はTOSNUC-PX100
標準仕様表 [MPC-2640B ~ MPC-46120B]
サイズの見方:【MPC - 〇〇 ΔΔΔ B】 〇〇…門幅 ΔΔΔ…作業面の大きさ
項目 | 単位 | 2640 | 2650 | 2665 | 3150 | 3165 | 3180 |
---|---|---|---|---|---|---|---|
門高 | mm | 1 750 / 2 450 / 3 150 / 3 500 いずれかを選択 | |||||
門幅 | mm | 2 600 | 3 100 | ||||
作業面 |
mm |
2 200 × 4 000 |
2 200 × 5 000 |
2 200 × 6 500 |
2 700 × 5 000 |
2 700 × 6 500 |
2 700 × 8 000 |
主軸回転速度 | min-¹ | 4 ~ 3 000 |
項目 | 単位 | 3665 | 3680 | 36100 | 4165 | 4180 | 41100 |
---|---|---|---|---|---|---|---|
門高 | mm | 1 750 / 2 450 / 3 150 / 3 500 いずれかを選択 | |||||
門幅 | mm | 3 600 | 4 100 | ||||
作業面 |
mm |
3 100 × 6 500 |
3 100 × 8 000 |
3 100 × 10 000 |
3 500 × 6 500 |
3 500 × 8 000 |
3 500 × 10 000 |
主軸回転速度 | min-¹ | 4 ~ 3 000 |
項目 | 単位 | 41120 | 4665 | 4680 | 46100 | 46120 |
---|---|---|---|---|---|---|
門高 | mm | 1 750 / 2 450 / 3 150 / 3 500 いずれかを選択 | ||||
門幅 | mm | 4 100 | 4 600 | |||
作業面 |
mm |
3 500 × 12 000 |
3 500 × 6 500 |
3 500 × 8 000 |
3 500 × 10 000 |
3 500 × 12 000 |
主軸回転速度 | min-¹ |
4 ~ 3 000
|

門形マシニングセンタ
MPC-EⅡ series

- 板物から背の高いワークまで、ワークサイズで選べる豊富な仕様
- 主軸ラムに4面拘束クローズドタイプ案内面を採用し安定性を確保
- CNC制御装置はTOSNUC PX200とFANUC Sries31i-MODEL B Plusを選択可能
標準仕様表 [MPC-2140EⅡ~ MPC-3680EⅡ]
サイズの見方:【MPC - 〇〇 ΔΔΔ EⅡ】 〇〇…門幅 ΔΔΔ…作業面の大きさ
項目 | 単位 | 2140 | 2150 | 2640 | 2650 | 2660 |
---|---|---|---|---|---|---|
門高 | mm | 1 750 | 1 750 | |||
門幅 | mm | 2 100 | 2 600 | |||
作業面 |
mm |
1 800 × 4 000 |
1 800 × 5 000 |
2 000 × 4 000 |
2 000 × 5 000 |
2 000 × 6 000 |
主軸回転速度 | min-¹ | 30 ~ 4 000 |
※アタッチメントにより数値が異なる場合があります。
項目 | 単位 | 3140 | 3150 | 3160 | 3180 | 3650 | 3660 | 3680 |
---|---|---|---|---|---|---|---|---|
門高 | mm | 1 750 | 1 695 | 1 750 | 1 695 | |||
門幅 | mm | 3 100 | 3 600 | |||||
作業面 |
mm |
2 500 × 4 000 |
2 500 × 5 000 |
2 500 × 6 000 |
2 700 × 8 000 |
3 100 × 5 000 |
3 100 × 6 000 |
3 100 × 8 000 |
主軸回転速度 | min-¹ | 30 ~ 4 000 | 30 ~ 4 000 |

門形マシニングセンタ
MPJ series

汎用性を追求しグローバルな要求に応えます
- ギヤレスダイレクトドライブ方式を採用し低回転時でも高トルク
- バックラッシュの影響がなく高精度加工を実現
- ビルトイン主軸でありながら製缶加工から一般加工など汎用性を追求
- CNC制御装置はTOSNUC PX200とFANUC Series31i-MODEL B Plusを選択可能
標準仕様表[MPJ-2640 ~ MPJ-3660]
サイズの見方:【MPJ - 〇〇 ΔΔΔ】〇〇…門幅 ΔΔΔ…作業面の大きさ
項目 | 単位 | 2640 | 2650 | 2660 | 3140 | 3150 | 3160 | 3650 | 3660 |
---|---|---|---|---|---|---|---|---|---|
門高 | mm | 1 8500 | 1 8500 | 1 8500 | |||||
門幅 | mm | 2 600 | 3 100 | 3 600 | |||||
作業面 |
mm |
2 000 × 4 000 |
2 000 × 5 000 |
2 000 × 6 000 |
2 500 × 4 000 |
2 500 × 5 000 |
2 500 × 6 000 |
3 100 × 5 000 |
3 100 × 6 000 |
主軸回転速度 | min-¹ | 30 ~ 4 000 |

門形マシニングセンタ
MPF-FS series

- 一般的な立形マシニングセンタに比べ省スペース
- 高速・高能率加工が可能
- 一体型コラムとZ軸ツインボールねじの採用により高剛性で高生産性を実現
- CNC制御装置はTOSNUC-PX200 とFANUC Series31i-MODEL B Plusを選択可能
標準仕様表[MPF-2114FS ~ MPF-3116FS]
サイズの見方:【MPF - 〇〇 ΔΔΔ FS】 〇〇…門幅 ΔΔΔ…作業面の大きさ
項目 | 単位\サイズ | 2114 | 2614 | 3116 |
---|---|---|---|---|
門高 | mm | 1 400 | ||
門幅 | mm | 2 100 | 2 600 | 3 100 |
作業面 | mm | 1 800 × 1 400 | 2 000 × 1 400 | 2 800 × 1 600 |
主軸回転速度 | min-¹ | 40 ~ 10 000 |
※5面加工ヘッドの場合の数値でアタッチメント毎異なります。
ロングストローク
項目 | 単位\サイズ | 2130 ~ 3150 |
---|---|---|
門高 | mm | 1 400 |
門幅 | mm | 2 100 ~ 3 100 |
作業面 | mm | 1 800 × 3 000 ~ 2 500 × 5 000 |
主軸回転速度 | min-¹ | 40 ~ 10 000 |
MPFを動画でみる
YouTubeで再生する(1分29秒)

門形マシニングセンタ
MCW series

- X軸駆動がクロスレール移動タイプ:テーブル移動に比べ省スペース
- テーブルタイプやサイズ、主軸の種類も豊富でカスタマイズ性No.1
- CNC制御装置はTOSNUC-PX100です。
標準仕様[MCW-4624]
サイズの見方:【MCW - 〇〇 ΔΔΔ】 〇〇…門幅 ΔΔΔ…作業面大きさ
項目 | 単位 | 4624 |
---|---|---|
門高※1 | mm | 1 050 |
門幅 | mm | 4 580 |
作業面 | mm | 3 200 × 2 400 |
主軸回転速度※2 | min-¹ | 30 ~ 4 000 |
標準をベースに、テーブルやアタッチメントなどカスタマイズ性に富んだシリーズとなります。
※1:門高はテーブル上面から垂直主軸端迄の距離を意味し、本数値は五面加工ヘッド垂直主軸対象の場合を指します。
※2:5面加工ヘッドの場合の数値でアタッチメント毎異なります。

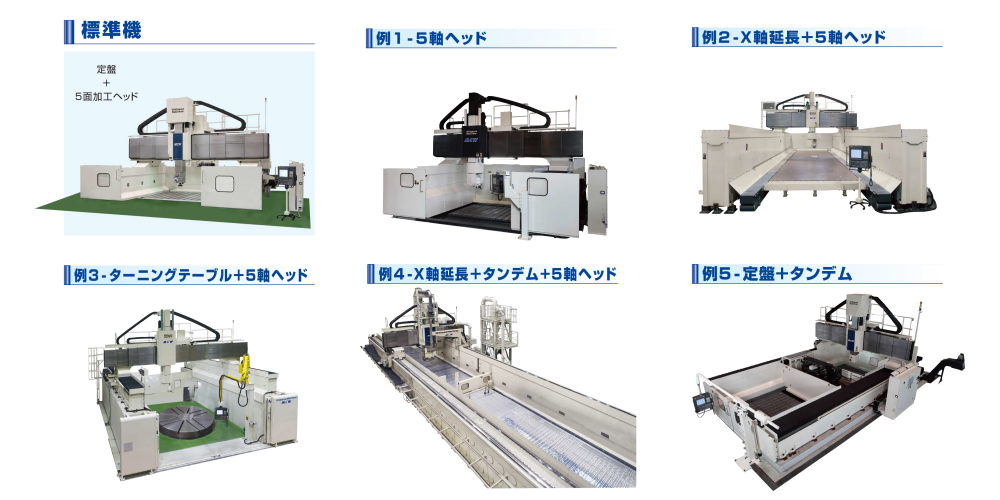

豊富な組み合わせ

MCWを動画でみる
YouTubeで再生する(1分17秒)

門形複合加工機
MP-(U) series

- AAC可能な主軸頭を持つ門形機にターニング機能を追加した複合加工機
- 円テーブルの位置制御と4軸ヘッドで5軸加工が可能
- 一般的なターニング加工では不可能な内側の加工が可能
- CNC制御装置はTOSNUC-PX100です。
MP-2620(U)標準仕様
サイズの見方:【MP - 〇〇 ΔΔ(U)】 〇〇…門幅 ΔΔΔ…テーブル直径
項目 | 単位 | 2620 |
---|---|---|
門高 | mm | 1 785 |
門幅 | mm | 2 600 |
テーブル直径 | mm | 2 000 |
テーブル回転速度 | min-¹ | 2 ~ 250 |
主軸回転速度 | min-¹ | 40 ~ 10 000 |
