門形機ラインナップ

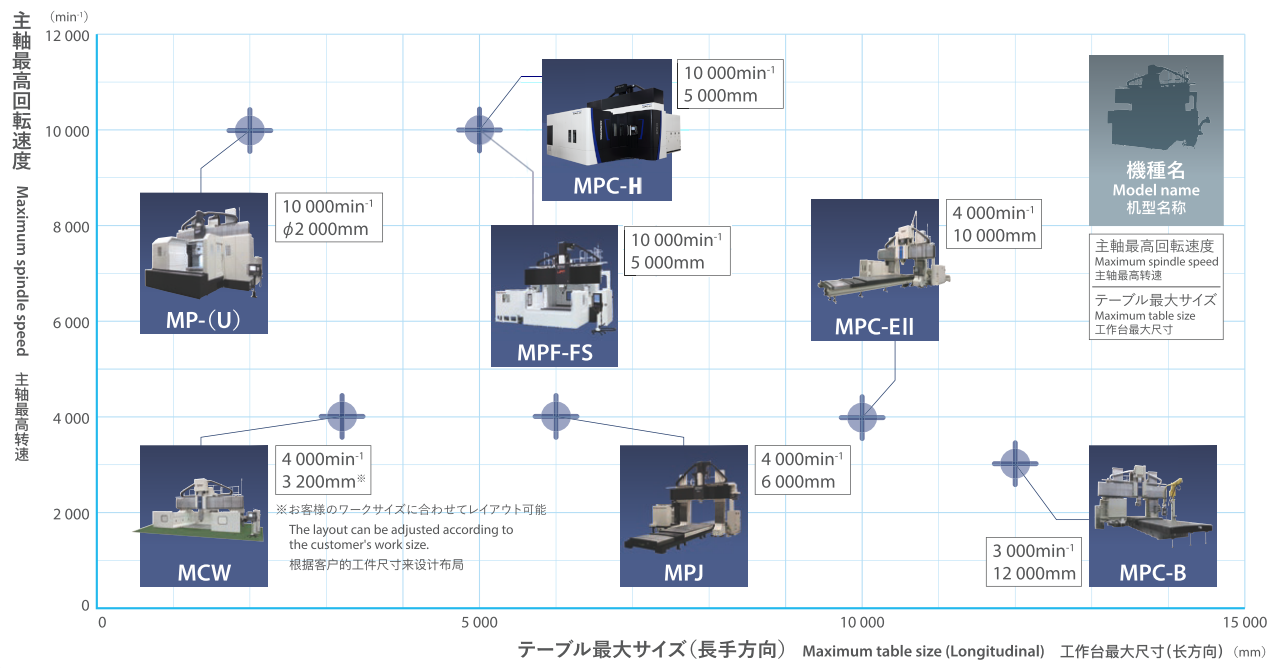

ポジショニングマップ［主軸回転数×テーブル最大サイズ］

加工方法・加工面対応表［●…対応　〇…OP］

Series	穴あけ	ミーリング	旋削目	上面	側面	5面	円筒状	5軸
MPF-FS	●	●	―	●	●	●	―	―
MPJ	●	●	―	●	●	●	―	〇
MPC-B	●	●	―	●	●	●	―	〇
MPC-EⅡ	●	●	―	●	●	●	―	〇
MPC-H	●	●	―	●	●	●	―	〇
MCW	●	●	〇	●	●	●	〇	〇
MP-(U)	●	●	●	●	●	●	●	●

タイプ別でみる

プラノミラータイプ：　 MPC-B series 　 MPC-EⅡ series 　 MPC-H series 　 MPJ series

一般的な長手方向（X軸）のテーブル移動タイプの門形マシニングセンタです。
板物から高形ワークまで、お客様が加工する対象ワークで選べる豊富なテーブルサイズと門幅をご提案いたします。

立形マシニングセンタタイプ：　 MPF-FS series

一般的な立形マシニングに比べ省スペースかつ、高速、高能率加工が可能です。
一体型コラム構造により高剛性、アタッチメント（OP)を使用することで五面加工が可能です。

クロスレール移動タイプ：　 MCW series

テーブル固定のクロスレール移動（X軸）のためプラノミラータイプに比べ省スペース
テーブルタイプ、サイズ、主軸の種類も豊富でカスタマイズ性No.1シリーズです。

複合加工タイプ:　 MP-(U) series

4軸ヘッドと円テーブルの位置制御で5軸加工が可能
AAC可能な主軸頭でのミーリング加工と、ターニング機能を追加した複合加工機

特長でみる

高速主軸で金型加工に貢献

MPF-FS series 　
主軸の最高回転数：10 000min^-1
3軸加工の範囲で問題ない、スペースの設置面積をなるべく抑えたい場合など
MPC-H series　
[標準]スナウトの最高回転数：10 000min^-1
[OP]高速スナウト、5軸ヘッドの最高回転数：20 000min^-1

省スペース

MPF-FS series　一般的な立形マシニングに比べ省スペースかつ、高速、高能率加工が可能
MCW series　　テーブル固定のクロスレール移動（X軸）のためプラノミラータイプに比べ省スペース

２つの顔を持つ複合加工機

MP-(U)series 4軸ヘッドと円テーブルの位置制御で5軸加工が可能。ミーリングとターニング機能で一台二役

動画でみる

各業界で活躍中の門形マシニングセンタを動画でご案内いたします。
後半には話題の加工技術【FSW（摩擦拡販接合）】を紹介しています。

YouTube で再生する（5分05秒）

アタッチメントをみる

	上面加工	側面加工	B軸旋回	C軸旋回
スナウト	〇
30°・45° ヘッド			30°・45° 固定
五面加工ヘッド	〇	〇		90°毎（5°又は 1°毎）
ハイパーアングルヘッド		〇		90°毎（5°又は 1°毎）
アングルヘッド		〇		90°毎（5°又は 1°毎）
1°インデックスヘッド	〇	〇	1°毎	5°又は1°毎
4軸ヘッド	〇	〇	連続割出
5軸ヘッド	〇	〇	連続割出	連続割出

アタッチメント各機種の対応表

	MPC-B	MPC-EⅡ	MPC-H	MPJ	MPF-FS	MCW	MP-(U)
スナウト240		標準	標準			OP	標準
スナウト230	OP
スナウト220				標準
スナウト190	OP	OP		OP	標準
高速スナウト			OP
30°ヘッド				OP
45°ヘッド	OP			OP
五面加工ヘッド	標準	OP		OP		標準
アングルヘッド	OP	OP		OP	OP	OP	OP
1°インデックスヘッド		OP				OP	OP
ユニバーサルヘッド				OP
4軸ヘッド							OP
5軸ヘッド			OP			OP
