横形機標準仕様
テーブル形横中ぐりフライス盤・横形マシニングセンタ・床上形横中ぐりフライス盤の紹介と標準仕様のご案内です。
対象ワークや主軸径で選べる豊富なラインナップを取り揃えており、
詳細や特別付属品のご案内についてもお気軽にお問合せください。
カタログをみる
製品カタログ一覧
製品カタログをダウンロードする事ができます。
会員限定で公開しておりますので、会員登録（無料）をお願いいたします。
テーブル形横中ぐりフライス盤
BTD series
テーブルトラバース
Ｚ軸がテーブル移動のスタンダードタイプ
新しいデザインで登場！接近性と強靭な主軸が強みです。
より高性能・高生産性マシンへ進化し、多くのユーザに支えられたベストセラー機
標準仕様
サイズの見方：【BTD - 〇〇〇S . RΔΔ】 〇〇〇…主軸・クイル径 ΔΔΔ…テーブル作業面の最大サイズ
| 項目 | 単位 | 200QS | 110S.R16 | 130S.R22 |
|---|---|---|---|---|
| クイル・主軸径 | mm | 200 | 110 | 130 |
| テーブル作業面 | mm |
1 000×1 200 |
1 400×1 600 |
1 800×2 200 |
| 主軸回転速度 | min-¹ |
20~3 000 |
5~3 000 | 5~2 500 |
動画でみる
YouTube で再生する（1分12秒）
テーブル形横中ぐりフライス盤
BTH series
コラムトラバース
Ｚ軸がコラム移動のため重量が大きい・背の高いワークに有効です。
標準仕様
サイズの見方：【BTH - 〇〇〇 . RΔΔ】 〇〇〇…主軸・クイル径 ΔΔ…テーブル作業面の最大サイズ
| 項目 | 単位 | 110.R18 | 130.R24 |
|---|---|---|---|
| 主軸径 | mm | 110 | 130 |
| テーブル作業面 | mm | 1 400×1 800 | 2 000×2 400 |
| 主軸回転速度 | min-¹ | 5~4 000 | 5~2 500 |
R24には主軸Φ150や主軸回転速度4 000min-¹対応もございますのでお気軽にお問い合わせください。
横形マシニングセンタ
BM-Q
クイル主軸の採用により剛性の高い加工ができます。
空間効率の良いワイドカバーで背の高いワークも対応可能です。
標準仕様
| 項目 | 単位 | BM-Q |
|---|---|---|
| クイル | mm | 200 |
|
|
|
800×1 000 |
| 1 000×1 000 | ||
| 1 250×1 250 | ||
| 主軸回転速度 | min-¹ | 20~6 000 |
横形マシニングセンタ
BMC series
安定した切削能力と高い操作性で稼働率向上に貢献します。
標準仕様
サイズの見方：【BMC-〇〇〇】 〇〇〇…パレットサイズ
| 項目 | 単位 | BMC-800 | BMC-1000 |
|---|---|---|---|
| パレット作業面 | mm | 800×800 |
1 000×1 000 |
| 主軸回転速度 | min-¹ | 15~5 000 | 15~5 000 |
床上形横中ぐりフライス盤
BF・BSF series
ワーク寸法の制限が少なく、大物ワークの加工にも対応し、主軸のクイル、又はラムの繰出しにより、接近性のある加工も可能です。
テーブルやアタッチメント、本体の組合せ（タンデムや対向など）をお客様の製品やご希望に合わせてご提案させて頂きます。
BF series
Φ360mmクイル繰出し形を採用
アングルヘッド、回転面板などと併用して広範囲の複合加工に対応します。
CNC制御装置はTOSNUC とFANUCを選択できます。
BSF series
380×380mmラム繰出し形を採用
豊富なアタッチメントで多様化するワーク加工に対応します。
CNC制御装置はTOSNUCとFANUC を選択できます。
標準仕様
| 項目 | 単位 | BF-130B | BSF-150C |
|---|---|---|---|
| ヘッドストック 又はラム断面図 |
mm | クイル Φ360 |
ラム 380×380 |
| 主軸径 | mm | 130 | 150 |
| テーブル作業面 | mm | 作業面は別途紹介 | |
| 主軸回転速度 | min-¹ | 6~1 600 | 10～3 000 |

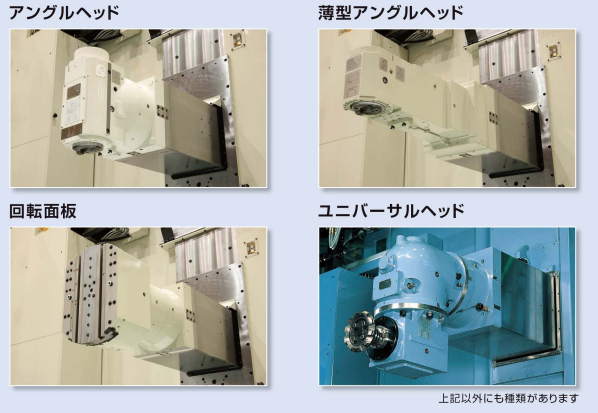

アタッチメントをみる
- アングルヘッド
- 薄型アングルヘッド
- 回転面板
- ユニバーサルヘッド

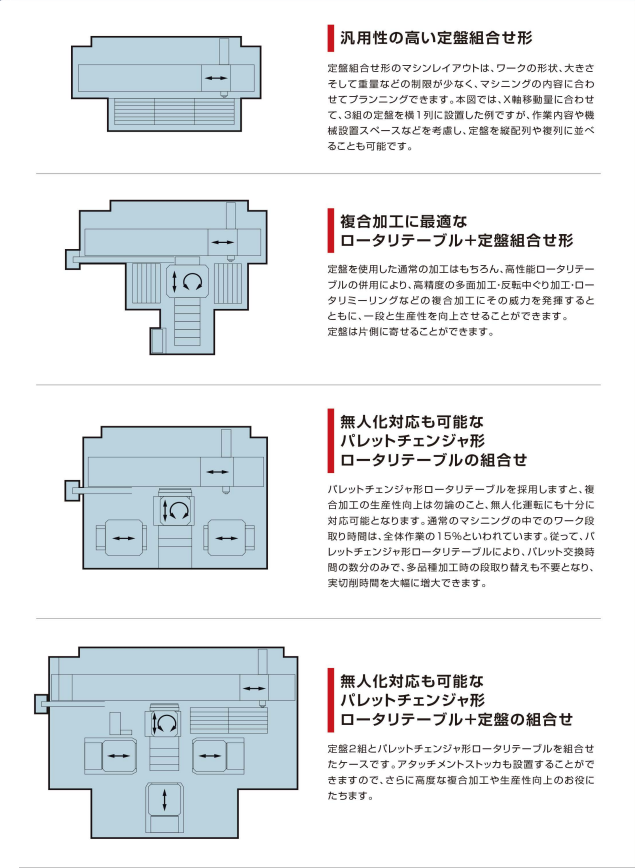

マシンレイアウト
