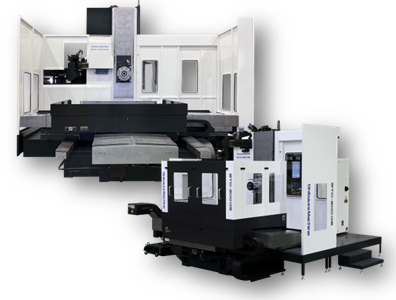

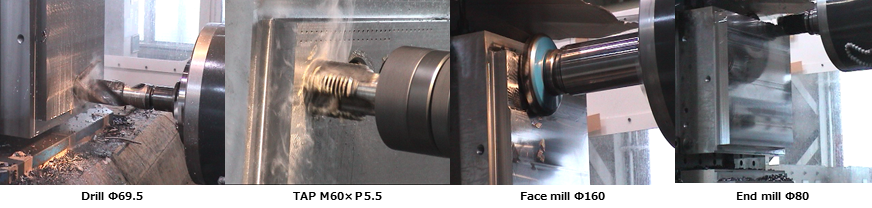

接近性の高いパワフルな横中ぐり盤「BTD-S series」

芝浦機械の横中ぐり盤

芝浦機械のベストセラー機が
より高性能・高生産性マシンへとモデルチェンジしました。

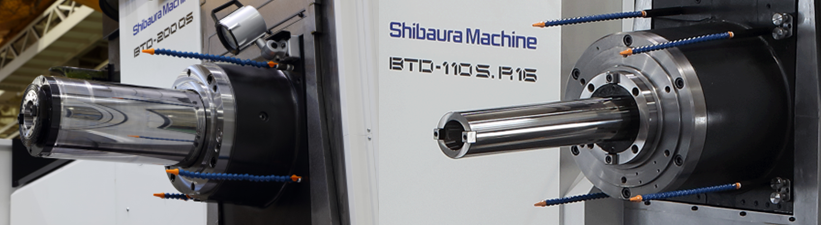

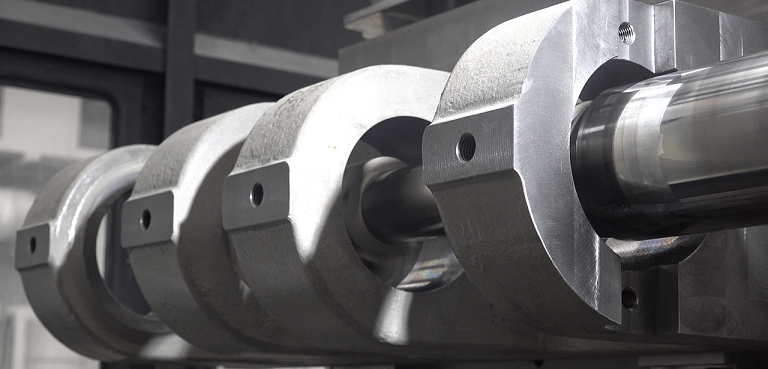

・クイル主軸（写真左）・中ぐり主軸（写真右）
一般的な”横中ぐり主軸”と、剛性を高めるために主軸の周りを太くした”クイル主軸”をラインアップしています。
また、中ぐり主軸とクイル主軸は任意の長さに繰出せます。

※主軸の繰出し（伸び縮みする構造）をクイルと総称して呼ぶことがありますが、芝浦機械の仕様として区別しています。
※繰出しによる加工はできません。

OP：特別付属品

仕様	単位	BTD-200QS	BTD-110S.R16	BTD- 130S.R22
主軸径	mm	―	110	130
クイル径	ｍｍ	200	―	―
主軸最高回転数	min^-¹	3 000	3 000	2 500
移動量 X軸	mm	1 500	2 000	3 000
移動量 Y軸	mm	1 200	1 500	2 300
移動量 Z軸	mm	700	1 450	1 600
移動量 W軸	mm	400	500	700
テーブル作業面	mm	1 000 × 1 200	1 400 × 1 600	1 800 × 2 200
テーブル最大積載質量	kg	4 000	6 300	12 000

項目	軸	単位	200QS	110S.R16	130S.R22
早送り速度	X,Y,Z	m/min	(12) → 15	(12) → 15	(10) → 12
	W	m/min	(5) → 6	6	6
	B	°/min	1 080	720	720
最大切削送り速度	X,Y,Z	mm/min	(6 000) → 10 000	(6 000) → 10 000	(4 000) → 5 000

※BTD-H seriesとの比較として（括弧内）はBTD-200QH,110H.R16,130H.R22の数値です。

CNC装置

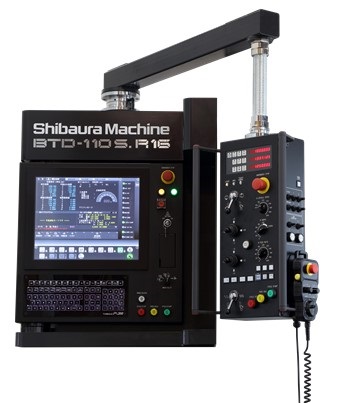

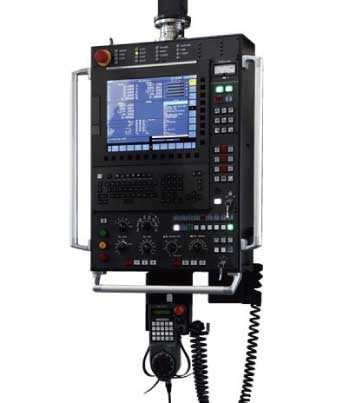

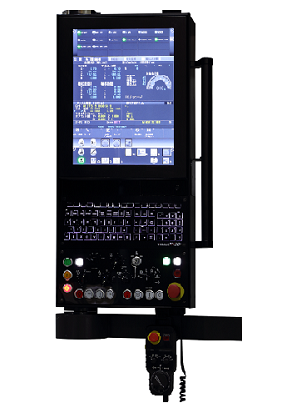

タイプ	TOSNUC PX200		FANUC 31i-B Plus

	NC操作パネル:縦型 +手動ハンドル送り	NC操作パネル:横型ペンダント式機械操作箱（位置表示付き） +手動ハンドル送り	NC パネル・ペンダント一体型仕様 +ハンディ機械操作盤
200QS	標準	OP※1	標準
***S.R16	―	標準	標準
***S.R22	―	標準	標準

※NC機能の中に特別付属品を含みます。

チップカバーA
簡易型、取り外し可能
テーブル上面からの高さ：1 000mm
※BTD-200QSは標準仕様で付属します。

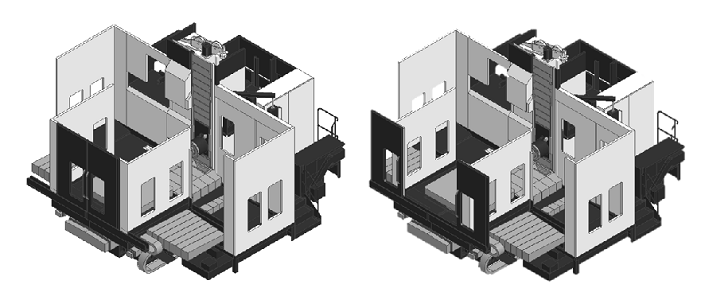

チップカバーMSハーフ
手動開閉式スライド扉（天井なし）
テーブル上面からの高さ：1 870mm
ツールマガジンカバーB
切屑や切削液の飛散を抑制し、作業者を保護します。
ATC側衝立カバーの工具通過部を自動開閉式のシャッターで塞ぎます。
※標準付属品の【ATC側衝立カバー】は付属しません。
後部ステップ
※標準付属品の【後部柵】は付属しません。

※BTD-200QSは構造上の理由で、標準仕様のチップカバーAか、特別付属品のチップカバーMSハーフが選択できます。

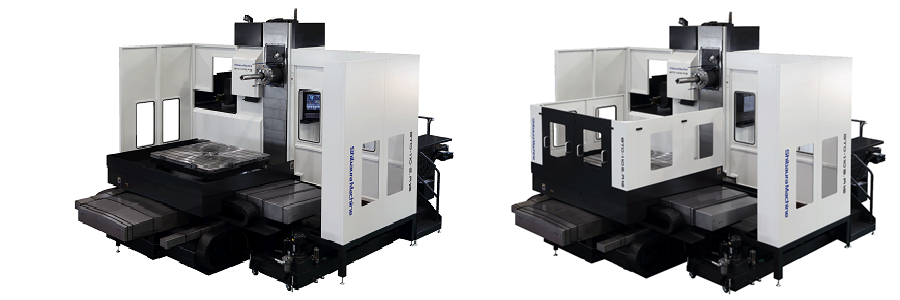

標準仕様　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　OP：チップカバーA

OP：チップカバーMSハーフ
