大型電動式射出成形機を発売（電動式射出成形機のラインナップ拡大）
2002年11月7日

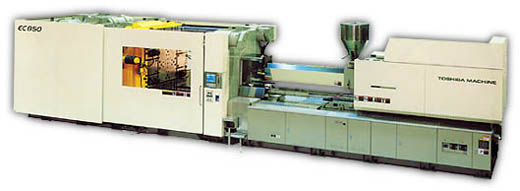

当社は、このたび、ご好評いただいている電動式射出成形機ECシリーズに型締力850トンの“EC850"を新たに追加し、販売を開始しました。
環境調和が叫ばれる昨今、自動車業界を中心に大型電動式射出成形機の需要は高まっており、その中でもクラストップのスペックを実現したのが、“EC850"です。
射出成形機専用に開発された、高応答・高出力のACサーボモーター、サーボアンプを搭載し、抜群の保圧・射出耐力を誇るとともに、ワイドタイプのダイプレート(当社1,300トンクラス)により、1サイズ大きな金型に対応できます。また、新機構の射出装置の採用で、ワイドタイプでありながら、同クラス全電動機最短の機械全長を達成、高剛性型締装置とともに、省スペース、ハイサイクルを実現しています。また、型厚調整装置の改良により、金型交換時間の短縮を可能にしています。
EC850の特長
- 電動式射出成形機のラインナップが型締力８５０トンまで拡大。
- ワイドプラテン化で１サイズ大きい金型が取り付け可能。
- 新機構の採用で高剛性、省スペース、ハイサイクルを実現。
EC850の仕様
| 項目 | 単位 | 仕様数値 | |||
|---|---|---|---|---|---|
| 射出 | 射出記号 | - | ｉ７８ | ||
| バレル記号 | - | Ａ | Ｂ | ||
| スクリュ径 | mm | 105 | 120 | ||
| 理論射出体積 | cm3 | 4320 | 5650 | ||
| 射出質量 | ＰＳ | g | 3980 | 5200 | |
| ＰＥ | g | 3160 | 4120 | ||
| 最大射出圧 | MPa | 177 | 136 | ||
| 最大射出圧 | kgf/cm2 | 1830 | 1400 | ||
| 最大保圧 | MPa | 147 | 114 | ||
| 最大保圧 | kgf/cm2 | 1530 | 1170 | ||
| 射出率 | cm3/s | 1210 | 1580 | ||
| 射出速度 | mm/s | 140 | |||
| 可塑化能力 | ＰＳ | kg/h | 490 | 580 | |
| スクリュ回転速度 | min-1 | 127 | 110 | ||
| 型締 | 型締力 | kN (tf) | ８３３０ （８５０） | ||
| ダイバー間隔 （H×V） | mm | １２７０×１２７０ | |||
| ダイプレート寸法（H×V） | mm | １７３０×１７３０ | |||
| 型締ストローク | mm | 1200 | |||
| デーライト | mm | 2300 | |||
| 最小型厚～最高型厚 | mm | ５００～１１００ | |||
| 押出力 | kN (tf) | １７７ （１８．０） | |||
| 押出ストローク | mm | 200 | |||
| 共通 | ヒータ電力 | kW | ５７．２ （４７．６） | ||
| 機械寸法（L×W×H） | m | １１．４×２．７×２．６ | １１．７×２．７×２．６ | ||
| 機械質量 | t | 59 | |||
注）
- 本表の数値は、研究改良により変更する場合もありますので、ご了承願います。
- 最大射出圧・最大保圧は、射出装置の出力であり、樹脂の圧力ではありません。
成形条件によっては、最大射出圧・最大保圧が制限されます。 - ヒータ電力は、220V－60Hｚの数値です。（ ）内に200Ｖ－50Ｈｚの場合を示します。
- 1MPa＝10.2kgf/cm2、１kN＝0.102tf
