電動式射出成形機と押出成形機の新商品を販売（多様性と応用性を追究）

2002年11月7日

多彩な自社グループ製品群により、成形ソリューションビジネスを展開する東芝機械は、発売以来ご好評をいただいている電動式射出成形機ECシリーズをグレードアップした、EC-Nシリーズの販売をこのほど開始しました。

当社のコア技術を結集したEC-Nシリーズは、独自に開発した射出成形機用高応答・高出力ACサーボモータと、さらにパワーアップした自社製高性能・高信頼サーボアンプをモータ駆動源用として採用し、「成形制御機能の充実・ワイドプラテン化・保圧力アップによる進化した精密射出成形機」をメインコンセプトに、「メンテナンス機能の充実による高信頼性の実現」「使い易さの追求」「ネットワーク化」「豊富なオプション仕様対応による多様化」を追求した、次世代スタンダード電動式射出成形機です。

多数の機能を追加

本機は、プロセスコントローラとして、新成形制御機能を追加したインジェクトバイザーV21を搭載しています。機能追加した新成形制御の概要は―――

  • 充填工程中の射出速度と射出圧力の相互関係を、多数の成形事例・実績および成形テスト結果から分析して開発されたVHI制御機能(射出速度と圧力を自動調整することでゲートバランスやスプルー取られ防止に効果がある)
  • 異物検知精度を向上させた新金型保護機能
  • 従来の3段階選択式であった充填開始時の射出速度立上り時間勾配制御にマニュアル設定機能を追加
  • オーバーパックやショートショットの検知に効果のある押出トルク監視機能
  • 位置区間毎に設定された射出速度の立上/立下時の応答性を改善するFF制御機能

―――などですが、IV-V21のダブル画面(Split Screen)機能をより充実させて「使い易さ」を大幅に改善しています。

EC-Nシリーズのラインナップ

EC5
EC5
EC40N
EC40N
  • 当社のラインナップでは最小である精密成形機「EC5」
  • 当社独自のモーメントフリー型締機構を有する超小型精密成形機「EC5P」
  • 当社のスカラーロボットをアプリケーションした「EC40N」
  • 液状シリコン成形機「EC100N-LIM」
  • リニアモータ採用により射出速度2000mm/sを実現した超高速射出成形機「EC100-TURBO」
  • 2材成形機「EC220N-2C」
  • 射出成形機用イーサネット対応リモートデータ通信システム「IPAQET」―――産業機械のオープンネットワーク化に対応したアプリケーションとして、イーサネット接続されたネットワーク上のどこのクライアントPCからでも、機械状態、品質管理、生産状況等を監視できるシステムです。

電動式射出成形機EC-Nシリーズ

当社は、ご好評いただいている電動式射出成形機ECシリーズの小型5機種(EC40、EC60、EC100、EC160、EC220)をマイナーチェンジし、更にグレードアップしたEC-Nシリーズとして、販売を開始しました。
Evolution(進化した精密射出成形機)/Reliability(高信頼性)/Friendly(使いやすさの追求)/Network(ネットワーク化)/Variety(多様化)をキーワードに開発されたEC-Nシリーズは、お客様の様々なご要求に確実に対応いたします。

EC-Nシリーズの特長

進化した精密射出成形機
ワイドプラテン化で１サイズ大きい金型が取り付け可能
新成形制御機能を搭載して多様な成形に対応
ネットワーク対応（オプション）を容易に

高出力・高応答射出装置

抜群の保圧力と射出耐圧を実現
豊富な種類から用途に合わせた射出ユニットを選択可能
高速射出仕様をラインアップ

高機能コントローラＶ２１搭載

多機能スプリットスクリーンを充実し使い易さを更に改善
新制御回路を追加(油圧モデュレーションVHI回路、射出勾配マニュアル制御など)
信頼性をアップした新金型保護回路

豊富な成形ノウハウを反映

材料の安定供給を実現した新可塑化装置
成形品の重量安定に貢献する新計量制御
用途に応じた専用スクリューを用意

高剛性型締装置

タイバー間隔がワイドになり、一サイズ大きな金型に対応可能
超精密成形にはモーメントフリー型締機構を用意(EC40N、EC60Nのオプション対応)

イーサネット標準対応

ネットワークによる多数台コンピュータ管理（ＩＰＡＱＥＴ：オプション）に対応

電動式2材成形機EC100/EC220

電動式射出成形機EC-Nシリーズをベースに、射出ユニットを平行に2連配置した2材成形を開発し、販売を開始しました。
自社開発のサーボモーター駆動式ロータリープレートを搭載し、高速、高精度の金型回転を実現。また、2材成形用の高応答射出画面切替のコントローラを装備し、使い易く信頼性の高い2材成形機となっています。型締力100トンと220トンの2機種です。
また、副射出ユニットを固定ダイプレート上部に竪配置した、省スペースタイプの2材成形機も販売開始しており、従来機の反操作側に副射出装置を配置する2材成形機と合わせ、様々な金型ニーズに答えられるラインナップとなっています。

押出成形機

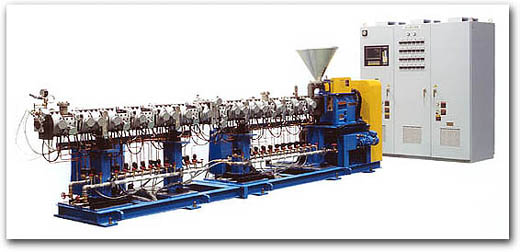

TEM-37BS
TEM-37BS

同方向回転二軸混練機TEM-37BS-L/D100は、大きなフリーボリュームを持つ、長大L/D機です。
バレル構成中に、各種センサー、サンプリングバルブを取り付けることにより、樹脂挙動解析が可能となりました。また、バレル旋回装置により、バレル内清掃が容易となっています。新しい商品・プロセス開発対応をテーマとして、多様なニーズにお応えしていきます。
