高精度光学玻璃模具冲压机 GMP 系列
成型示例
主要成型产品
双凹透镜、双凸透镜、凹凸透镜、插入透镜、f-θ 透镜、微透镜阵列和光纤阵列等。

示例 1:非球面玻璃透镜

适用于移动电话摄像模块的非球面玻璃透镜
成型机:GMP-311V
模具:碳化钨合金
玻璃材料:L-BAL42 (OHARA)
成型温度:570°C
示例 2:DOE 玻璃透镜

DOE 非球面玻璃透镜
成型机:GMP-311V
玻璃材料:K-PSFn214(折射指数:2.14)(住田光学玻璃公司)
成型温度:470°C
示例 3:高 NA 玻璃透镜
高 NA 非球面玻璃透镜
成型机:GMP-311V
模具:碳化钨合金
玻璃材料:L-BAL42 (OHARA)
成型温度:550°C

示例 4:微细结构元件成型

1) 线条和空间
模具:非晶碳
(提供商:NTT-AT Nanofabrication Corp.)
成型机:GMP-207 HV
转写材料:石英玻璃
成型温度:1400°C

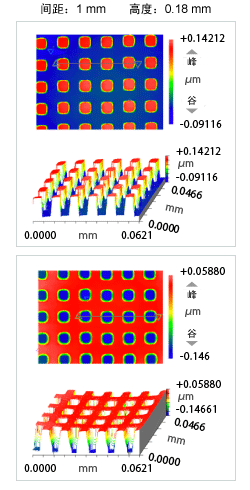

2) 打点图案
模具:非晶碳
(提供商:NTT-AT Nanofabrication Corp.)
成型机:GMP-207 HV
转写材料:石英玻璃
成型温度:1350°C
示例 5:大口径玻璃透镜

大口径玻璃透镜
成型机:GMP-310-3R
模具:碳化钨合金
玻璃材料:K-PBK40
(住田光学玻璃公司)
成型温度:560°C
