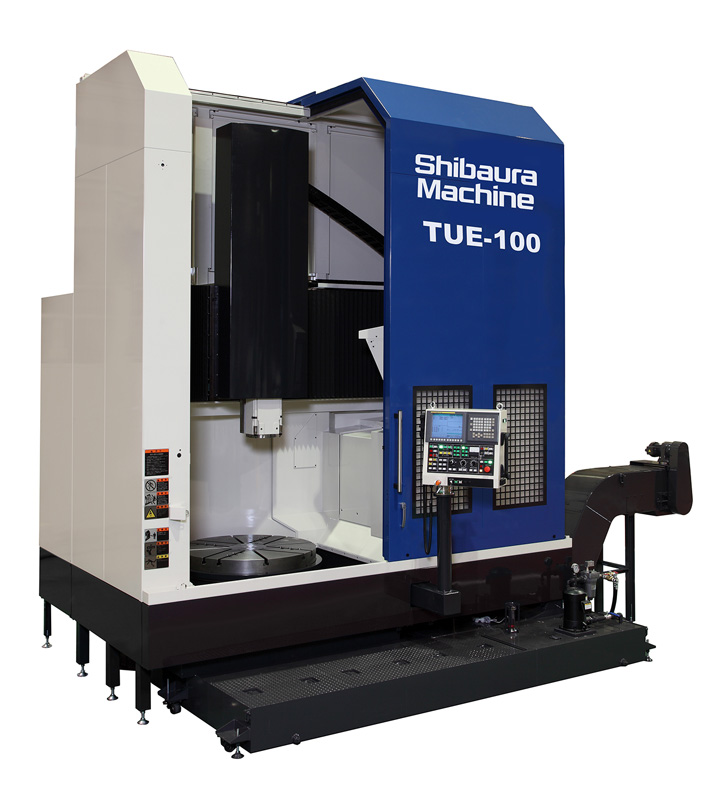

立旋盤 TUE-100

立旋盤TUEシリーズ

幅広い回転数と剛性の高いウォール型コラムの採用により様々な材料に対応

機械の主な特徴

最適な剛性バランス

工作機械

ラムは上位機種と同等の断面寸法を採用。
刃物台を支えるコラムはヨコケタを一体構造とした剛性の高いウォール型コラムを採用し重切削が可能。

クラス最速を実現

クラス最速の早送りで非加工時間短縮。
テーブル回転速度は幅広い速度域を持ち、様々な材料に対応が可能。

早送り速度 ・・・・ X15、Z12m/min
テーブル回転速度(二段) ・・・・低速2~150min-1   高速8~ 600min-1

環境・安全対策

工作機械

全閉式カバーを標準装備。
切削液や切りくずの飛散を防ぎ加工時の騒音も緩和します。

オプションでハーフカバーも選択できます。
詳細はお問い合わせよりお尋ねください。

主な仕様

●テーブル直径:Φ1016㎜
●ワーク最大振り:Φ1200㎜
●最大切削高さ:テーブル上面よりラム下面までの最大高さ:1055㎜
●移動量(X軸×Z軸):(X軸)-510~750㎜ (Z軸)800㎜
●テーブル回転用電動機:AC45kW/37kW
●テーブル回転速度:2~600min-1
●機械設置スペース:5080㎜×3530㎜
●高さ:4432㎜
●重量:11t

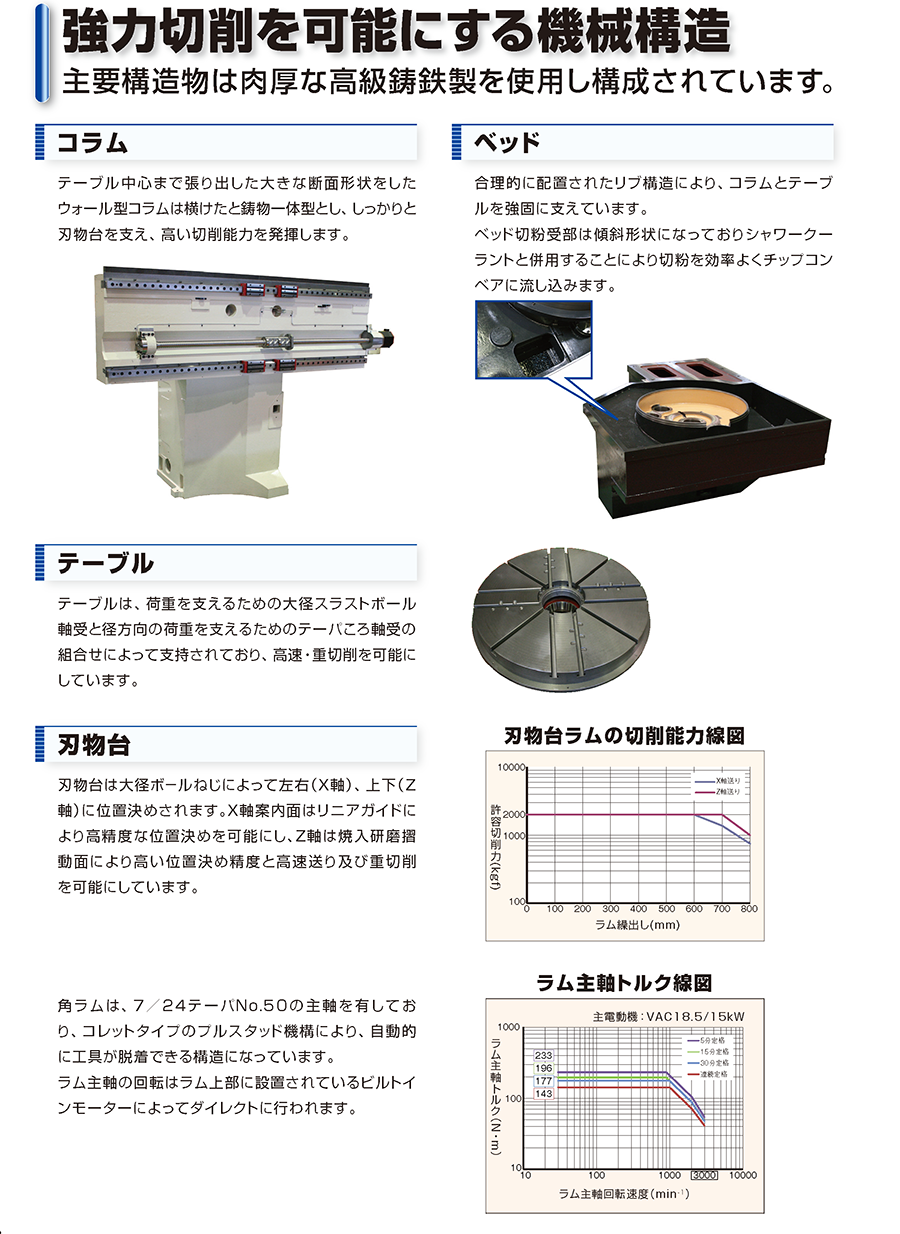

強力切削を可能にする機械構造

主要構造物は肉厚な高級鋳鉄製を使用し構成されています。

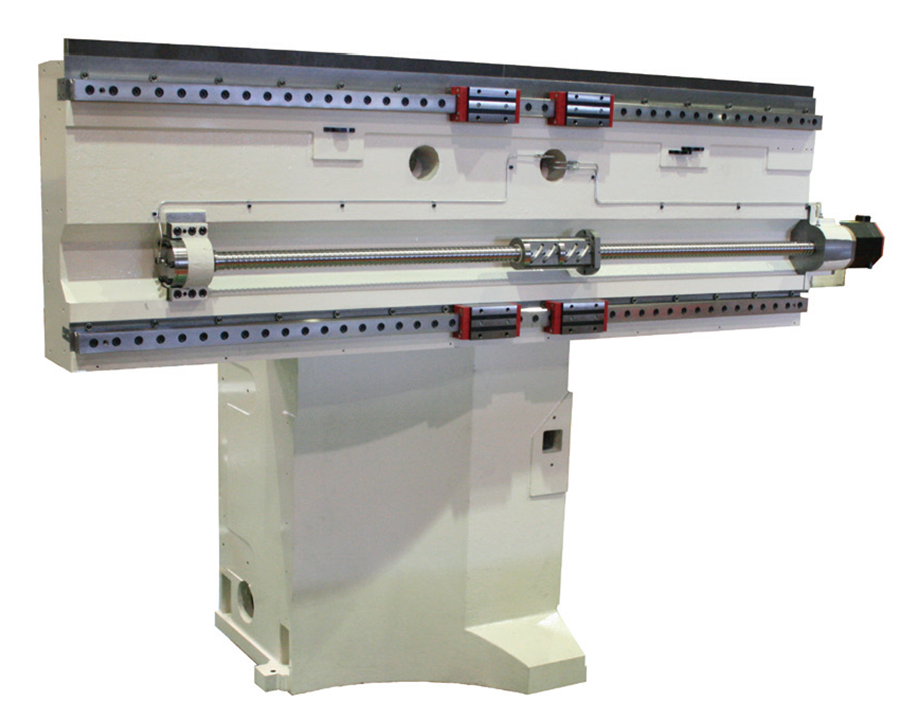

コラム

コラム

テーブル中心まで張り出した大きな断面形状をしたウォール型コラムは横けたと鋳物一体型とし、しっかりと刃物台を支え、高い切削能力を発揮します。

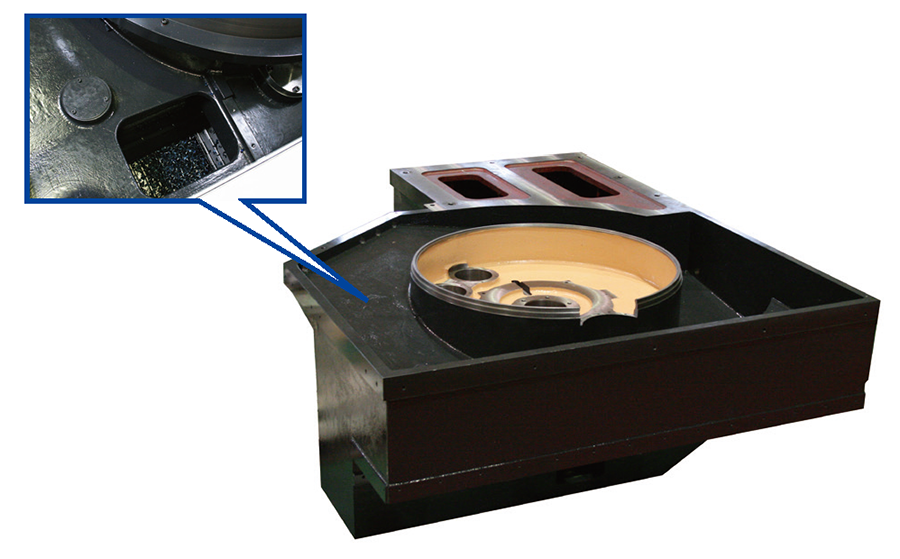

ベッド

ベッド

合理的に配置されたリブ構造により、コラムとテーブルを強固に支えています。ベッド切粉受部は傾斜形状になっておりシャワークーラントと併用することにより切粉を効率よくチップコンベアに流し込みます。

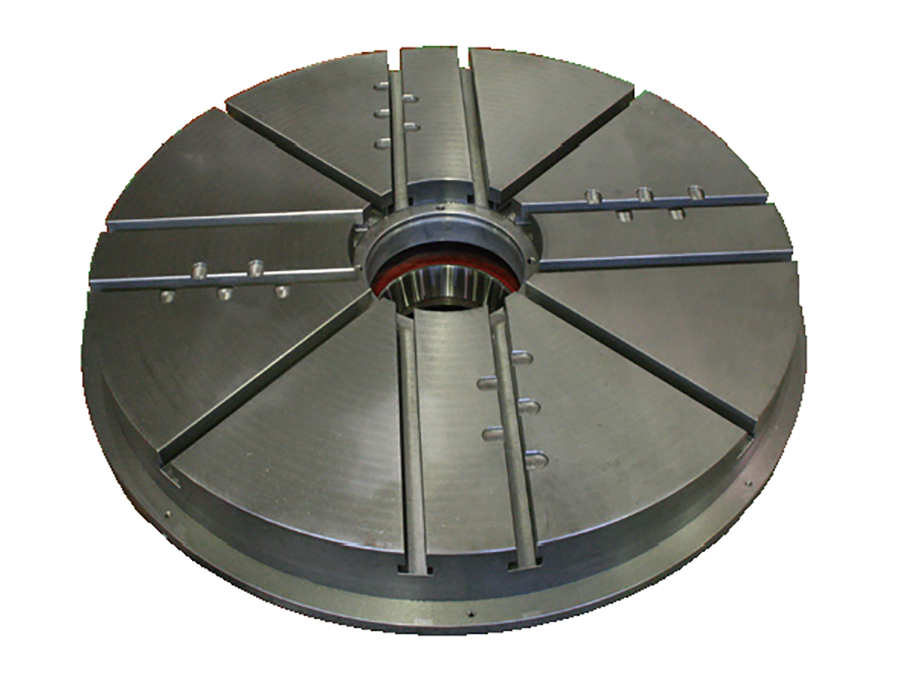

テーブル

テーブル

テーブルは、荷重を支えるための大径スラストボール軸受と径方向の荷重を支えるためのテーパころ軸受の組み合せによって支持されており、高速・重切削を可能にしています。

刃物台

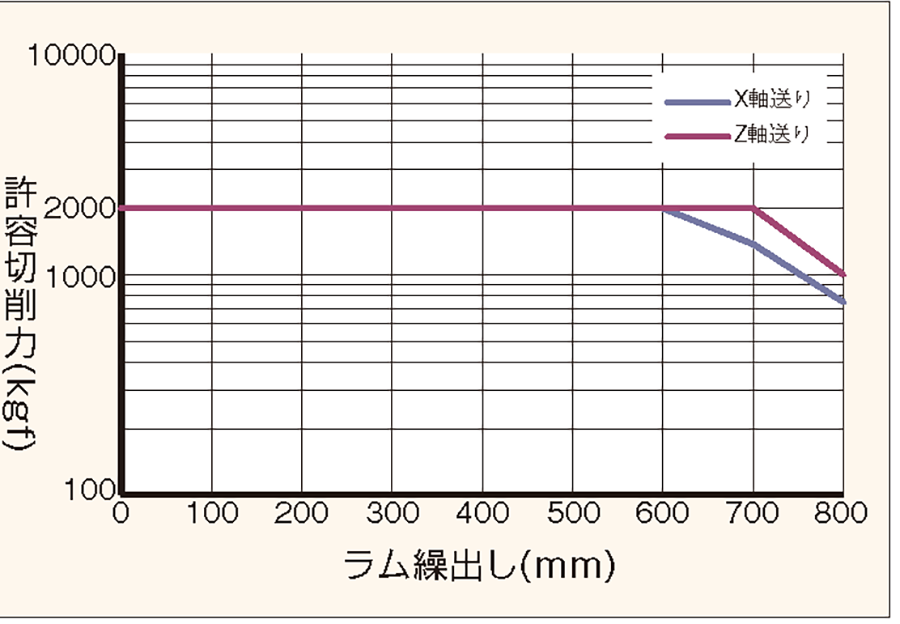

刃物台ラムの切削能力線図

刃物台は大径ボ-ルねじによって左右(X軸)、上下(Z軸)に位置を決められます。X軸案内面はリニアガイドにより高精度な位置決めを可能にし、Z軸は焼入研磨摺動面により高い位置決め精度と高速送り及び重切削を可能にしています。

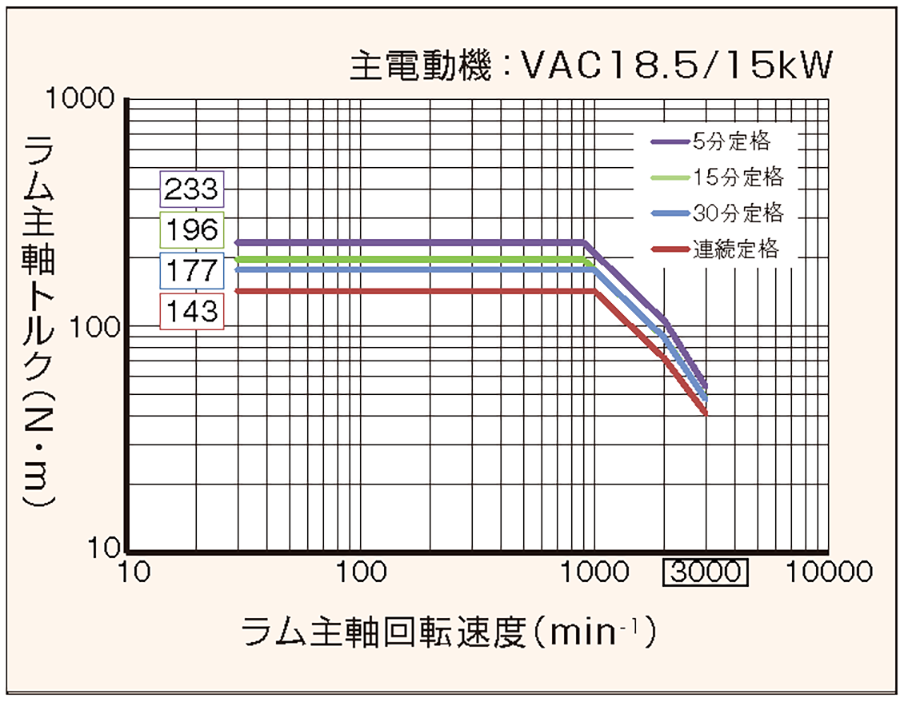

ラム主軸トルク線図

角ラムは、7/24テーパNo.50の主軸を有しており、コレットタイプのプルスタッド機構により、自動的に工具が脱着できる構造になっています。ラム主軸の回転はラム上部に設置されているビルトインモーターによってダイレクトに行われます。

機械の能力

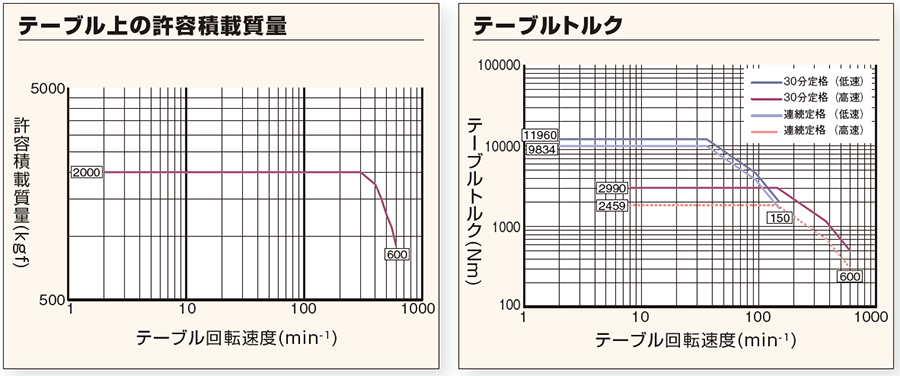

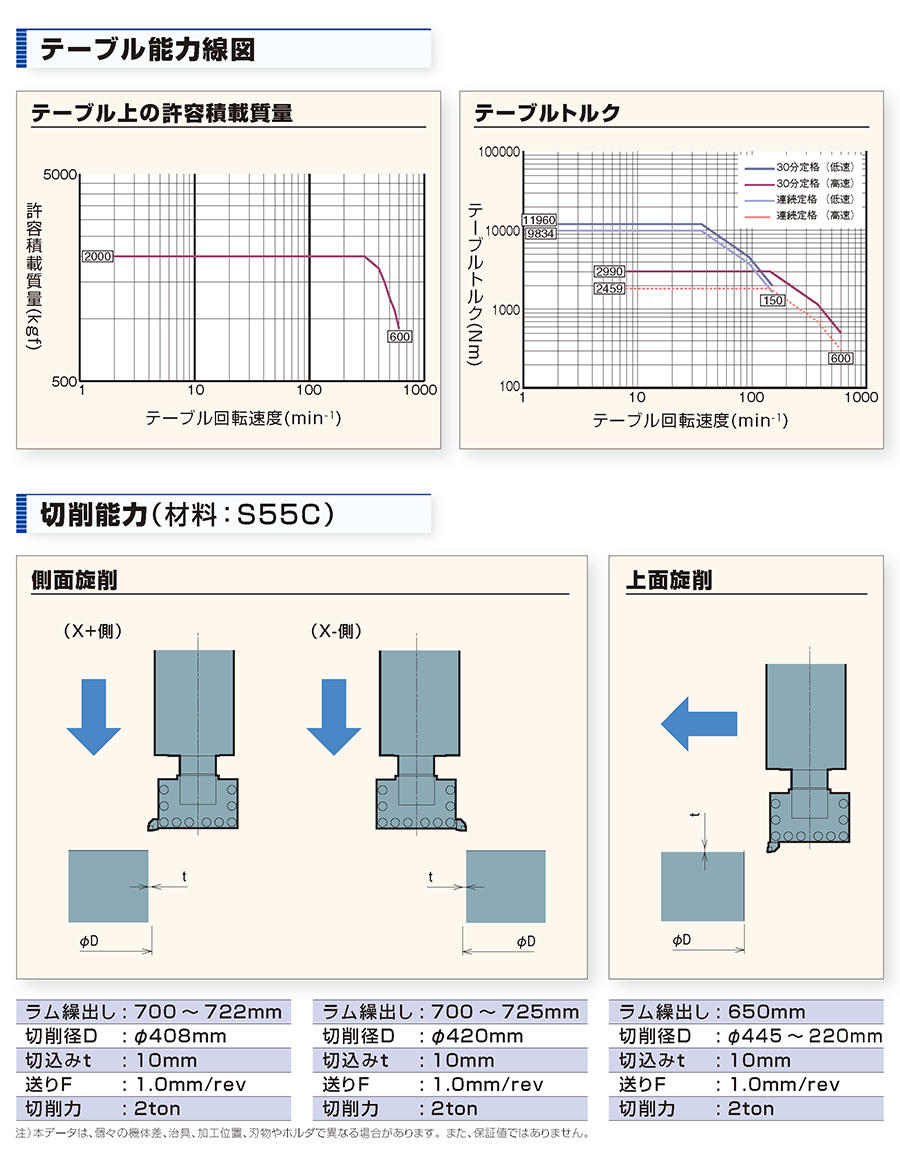

テーブル能力線図

テーブル能力線図

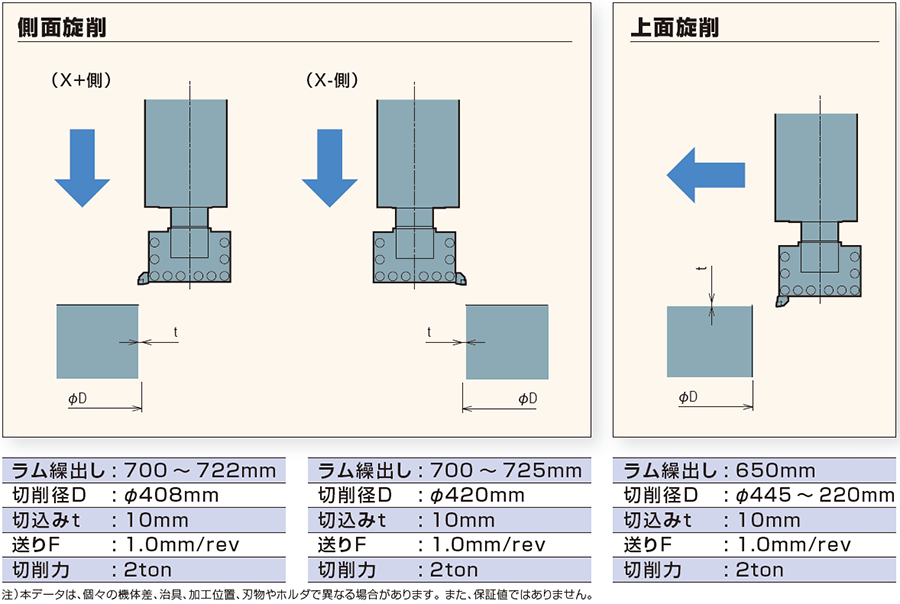

切削能力(材料:S55C)

切削能力(材料:S55C)

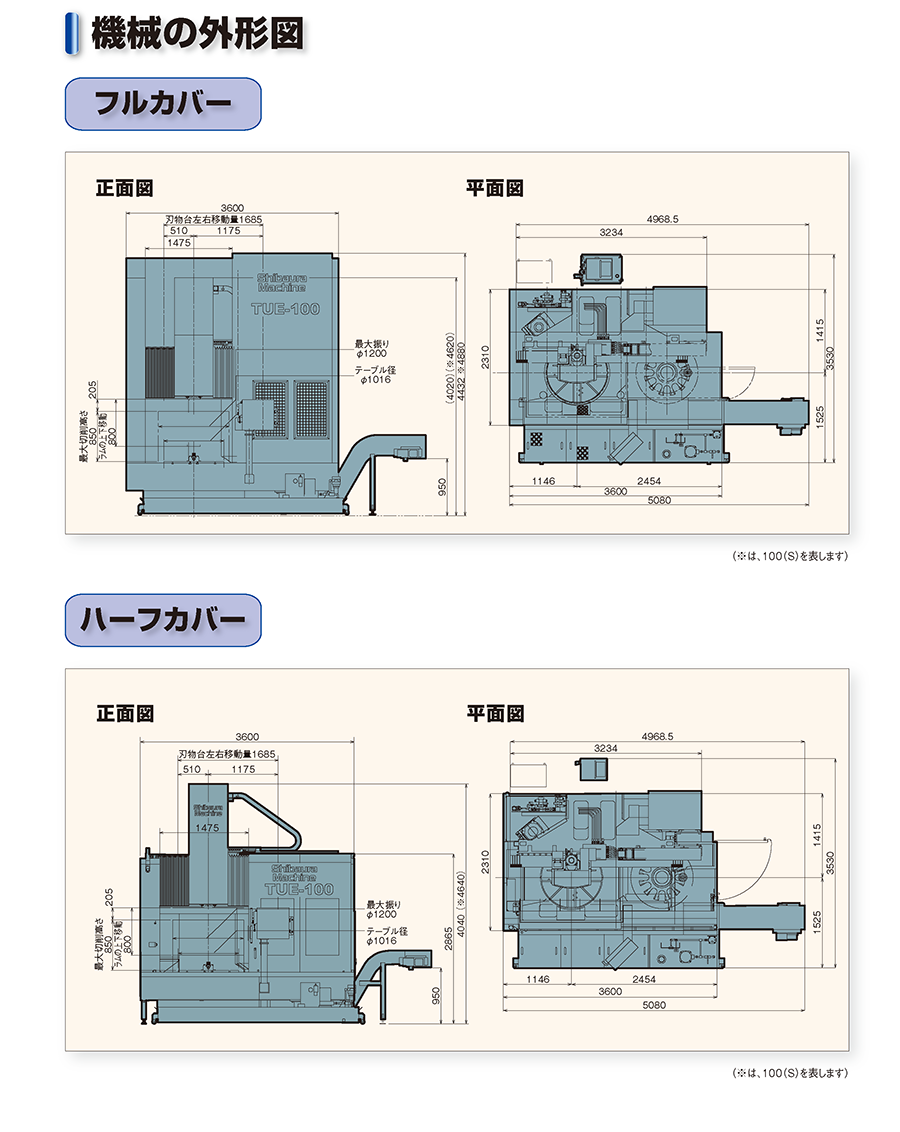

機械の外形図

フルカバー

機械の外形図

ハーフカバー

機械の外形図

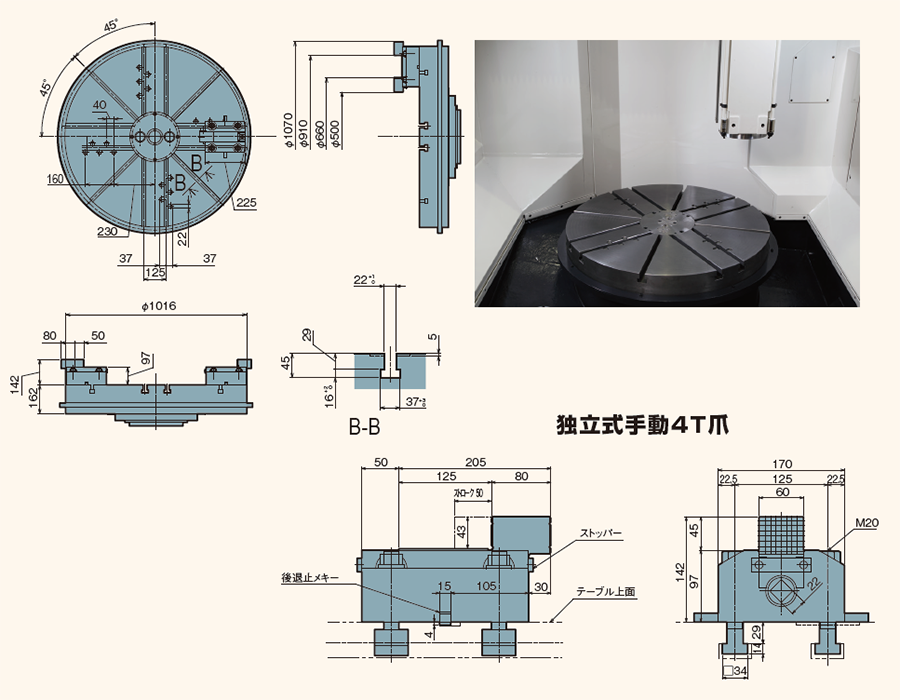

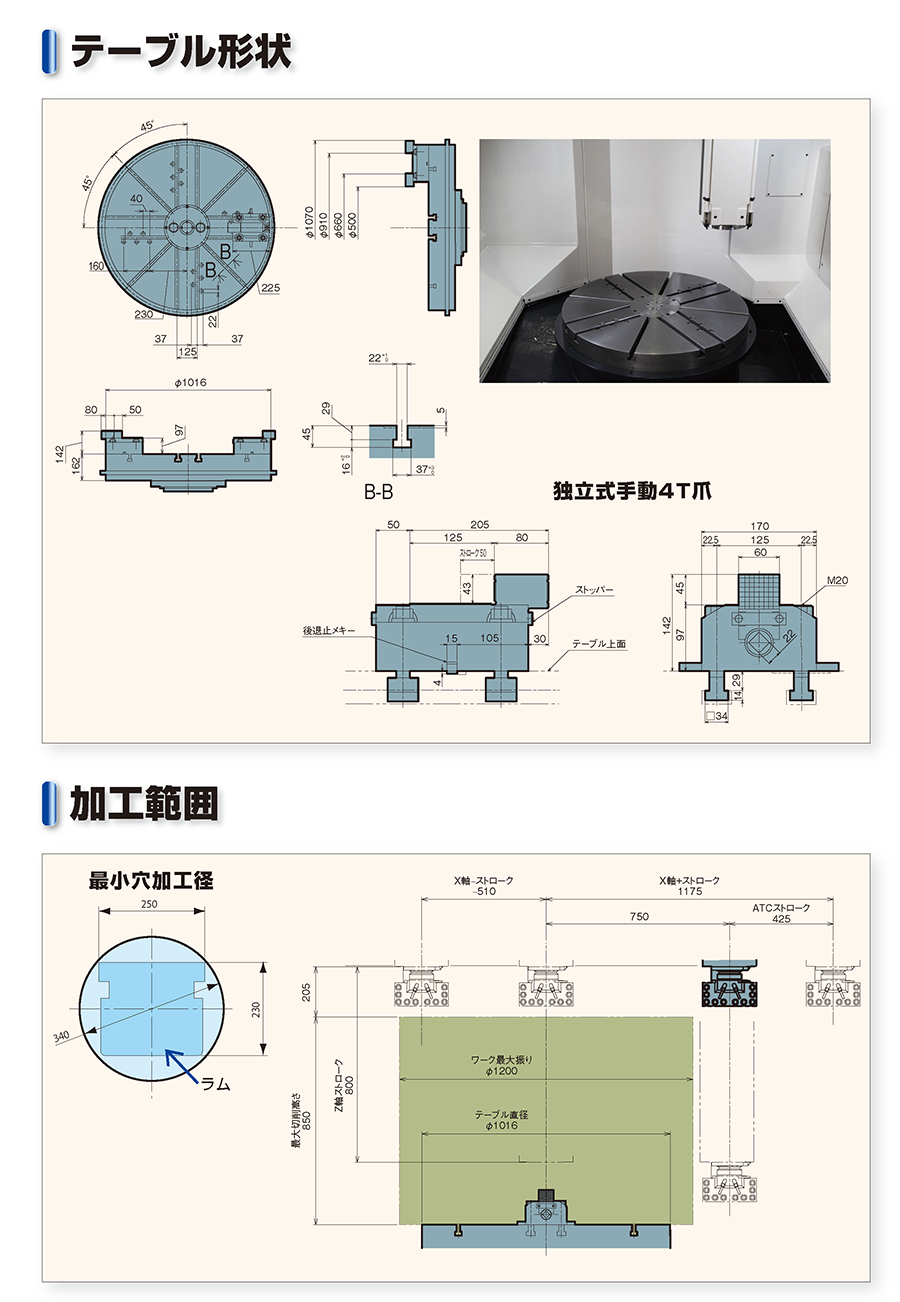

テーブル形状

テーブル形状

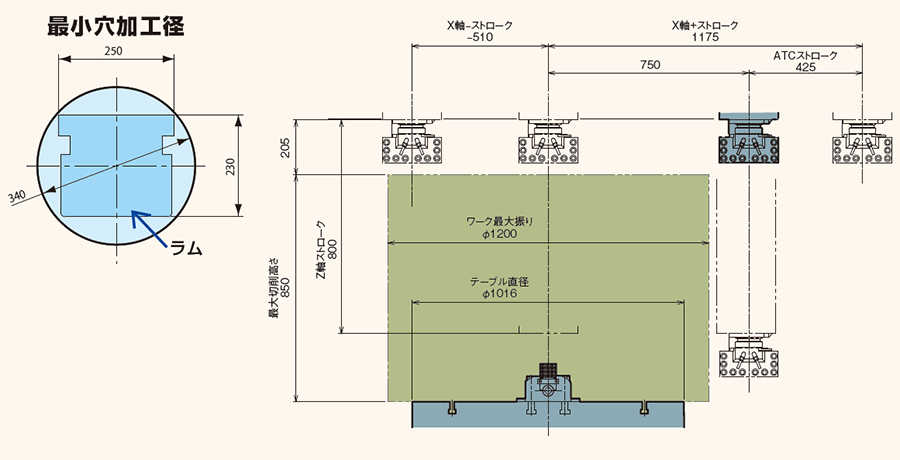

加工範囲

加工範囲

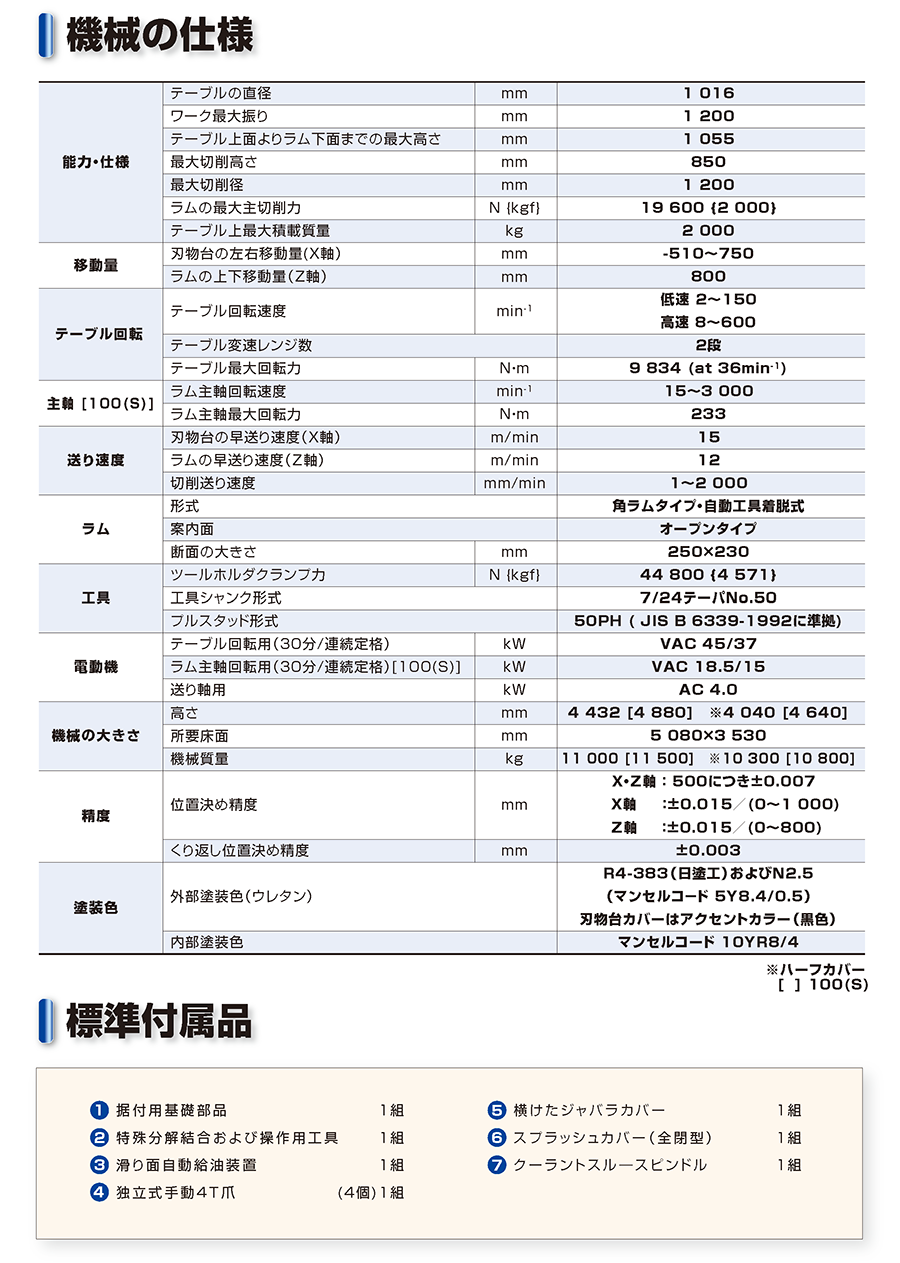

機械の仕様

機械の仕様

標準付属品

  1. 据付用基礎部品         1組
  2. 特殊分解結合および操作用工具  1組
  3. 滑り面自動給油装置       1組
  4. 独立式手動4T爪     (4個)1組
  5. 横けたジャバラカバー      1組
  6. スプラッシュカバー(全閉型)  1組
  7. クーラントスル―スピンドル   1組

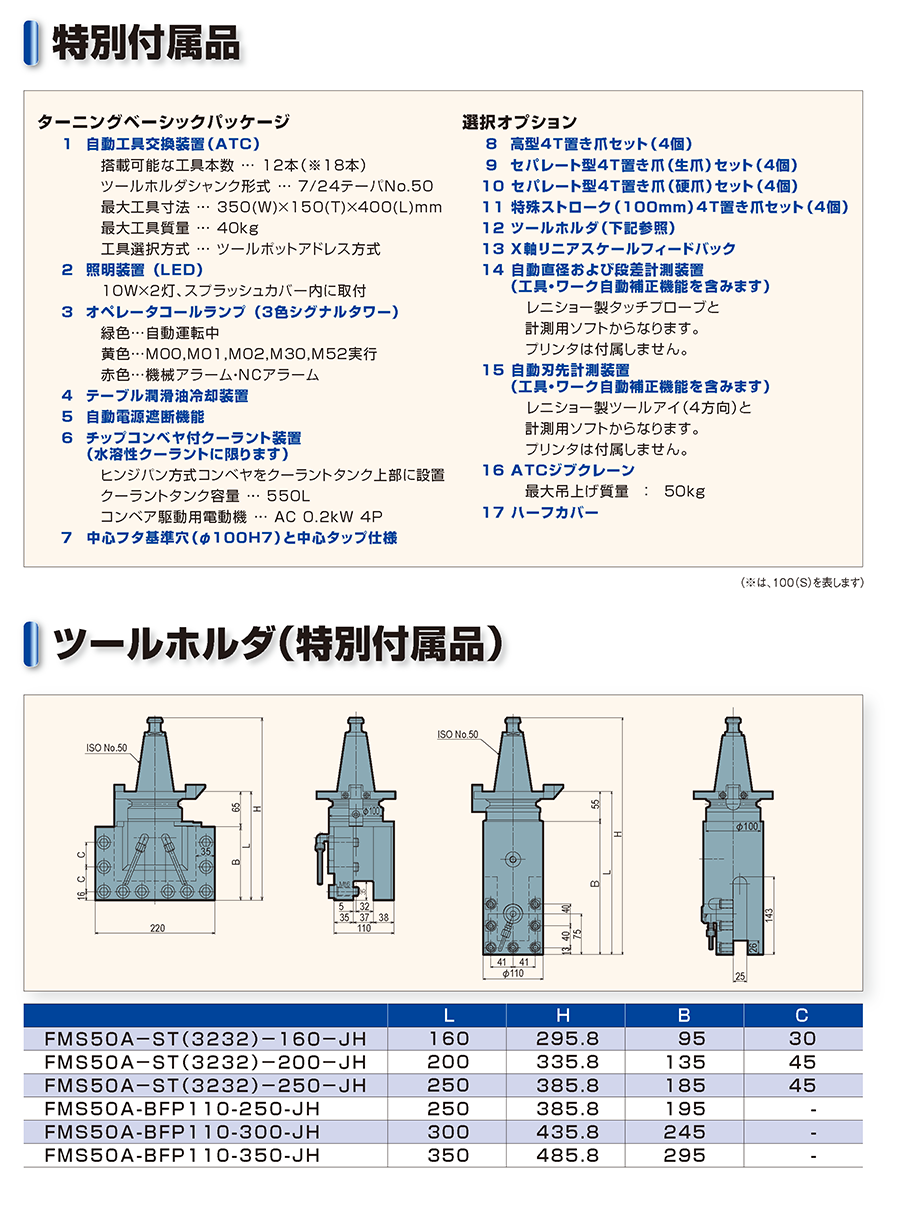

特別付属品

ターニングベーシックパッケージ

  1. 自動工具交換装置(ATC)
    搭載可能な工具本数 … 12本(18本)(※は100(S)を表します)
    ツールホルダシャンク形式 … 7/24 テーパNo.50
    最大工具寸法 … 350(W)×150(T)×400(L)mm
    最大工具質量 … 40kg
    工具選択方式 … ツールポットアドレス方式
  2. 照明装置 (LED)
    10W×2灯、スプラッシュカバー内に取付
  3. オペレータコールランプ (3色シグナルタワー)
    緑色…自動運転中
    黄色…M00,M01,M02,M30,M52実行
    赤色…機械アラーム・NCアラーム
  4. テーブル潤滑油冷却装置
  5. 自動電源遮断機能
  6. チップコンベヤ付クーラント装置(水溶性クーラントに限ります)
    ヒンジパン方式コンベヤをクーラントタンク上部に設置。
    クーラントタンク容量 … 550L
    コンベア駆動用電動機 … AC 0.2kW 4P
  7. 中心フタ基準穴(φ100H7)と中心タップ仕様

選択オプション

  1. 高型4T置き爪セット(4個)
  2. セパレート型4T置き爪(生爪)セット(4個)
  3. セパレート型4T置き爪(硬爪)セット(4個)
  4. 特殊ストローク(100mm)4T置き爪セット(4個)
  5. ツールホルダ(下記参照)
  6. X軸リニアスケールフィードバック
  7. 自動直径および段差計測装置(工具・ワーク自動補正機能を含みます)
    レニショー製タッチプローブと計測用ソフトからなります。プリンタは付属しません。
  8. 自動刃先計測装置(工具・ワーク自動補正機能を含みます)
    レニショー製ツールアイ(4方向)と計測用ソフトからなります。プリンタは付属しません。
  9. ATCジブクレーン
    最大吊上げ質量 :50kg
  10. ハーフカバー

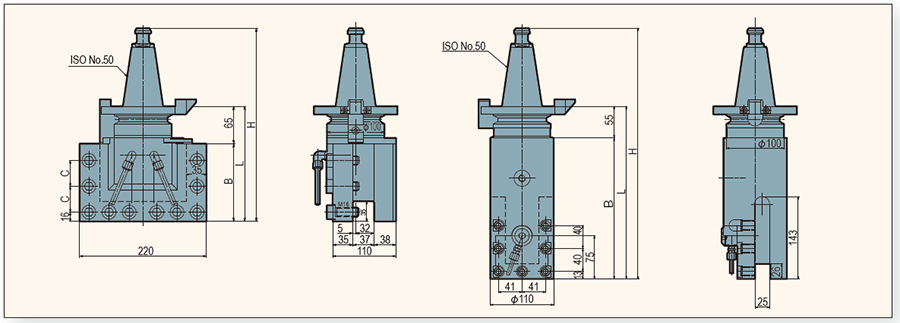

ツールホルダ(特別付属品)

ツールホルダ(特別付属品)

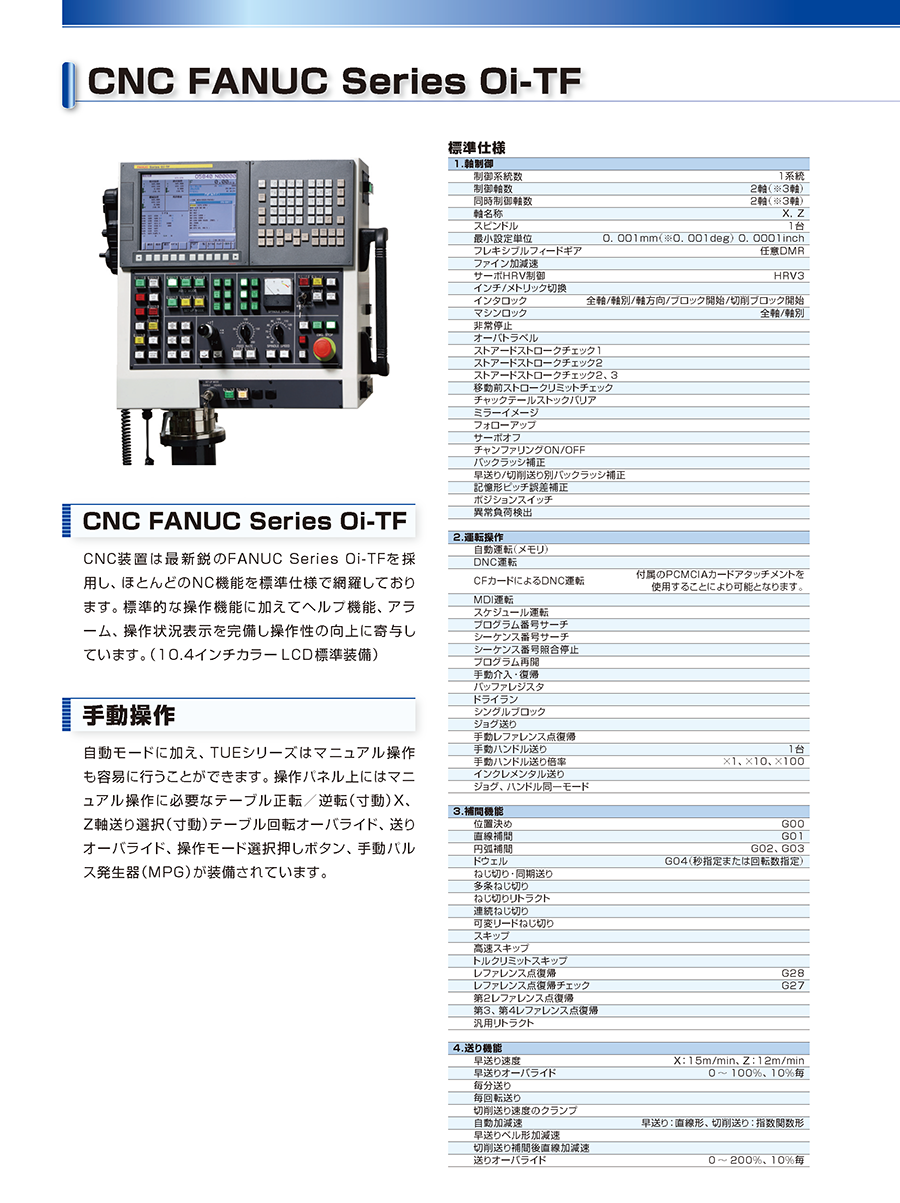

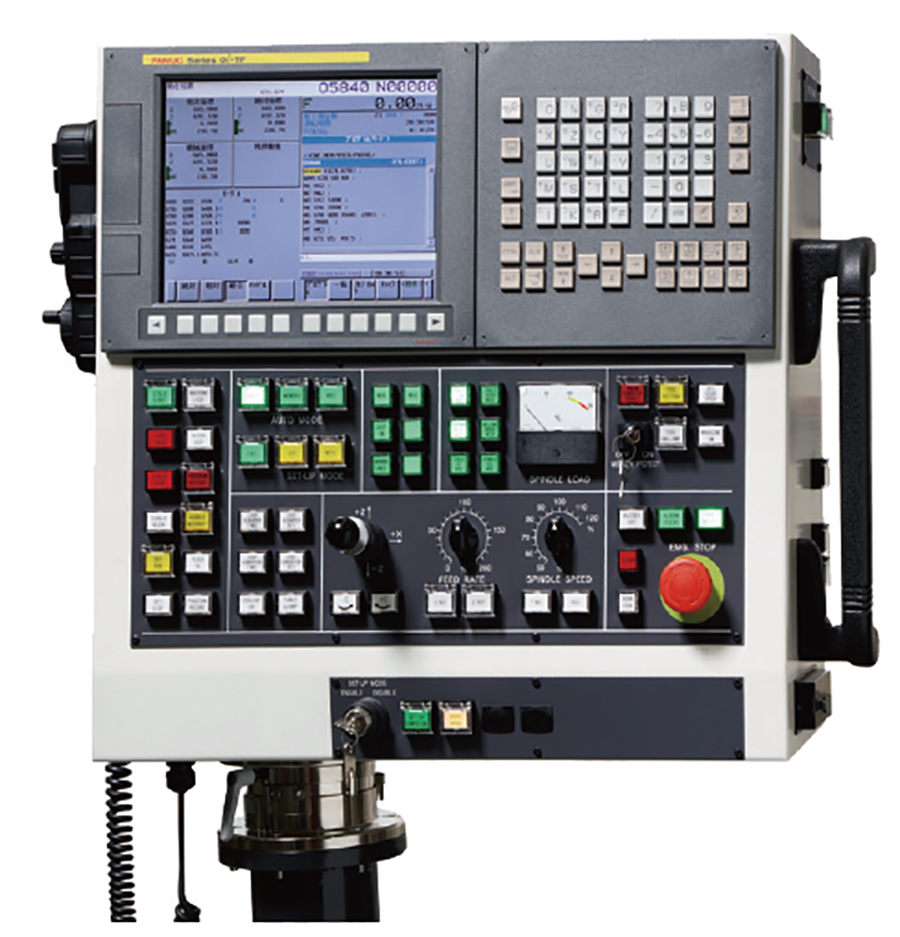

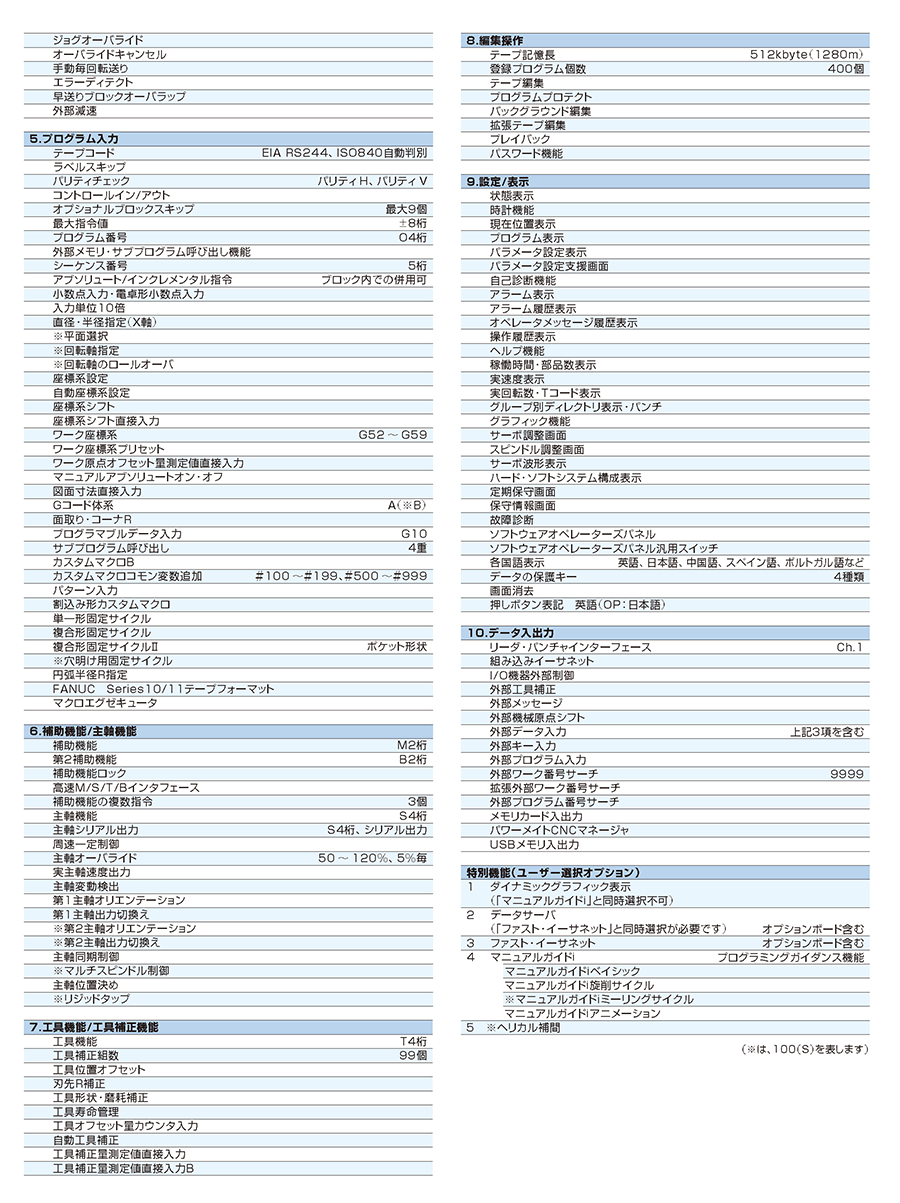

CNC FANUC Series Oi-TF 標準仕様

標準仕様

CNC FANUC Series Oi-TF

CNC FANUC Series Oi-TF

CNC装置は最新鋭のFANUC Series Oi-TF を採用し、ほとんどのNC機能を標準仕様で網羅しております。標準的な操作機能に加えてヘルプ機能、アラーム、操作状況表示を完備し操作性の向上に寄与しています。(10.4インチカラーLCD標準装備)

手動操作

自動モードに加え、TUEシリーズはマニュアル操作も容易に行うことができます。操作パネル上にはマニュアル操作に必要なテーブル正転/逆転(寸動)X、Z軸送り選択(寸動)テーブル回転オーバライド、送りオーバライド、操作モード選択押しボタン、手動パルス発生器(MPG)が装備されています。
