立旋盤 TUE series

立旋盤 TUE series

ECONOMY(割安)から
EFFICIENCY(能率)へ。

コストパフォーマンス抜群の高性能立旋盤

機械の主な特長

ミーリング機能(オプション)搭載可能

旋削から穴明け加工まで加工範囲拡大。
ドリル径50mm・タップM30(一般鋼材)が可能です。

高速化・高剛性によりさらなる高生産性を実現

早送り速度 ・・・・ X15、Z12m/min
テーブル回転速度(MAX) ・・・・ 400min-1

最新のFANUC-0iTD搭載

従来オプション機能を標準装備 。
新TUEの性能をフルに発揮させ、高速・高精度・高品位加工を実現します。

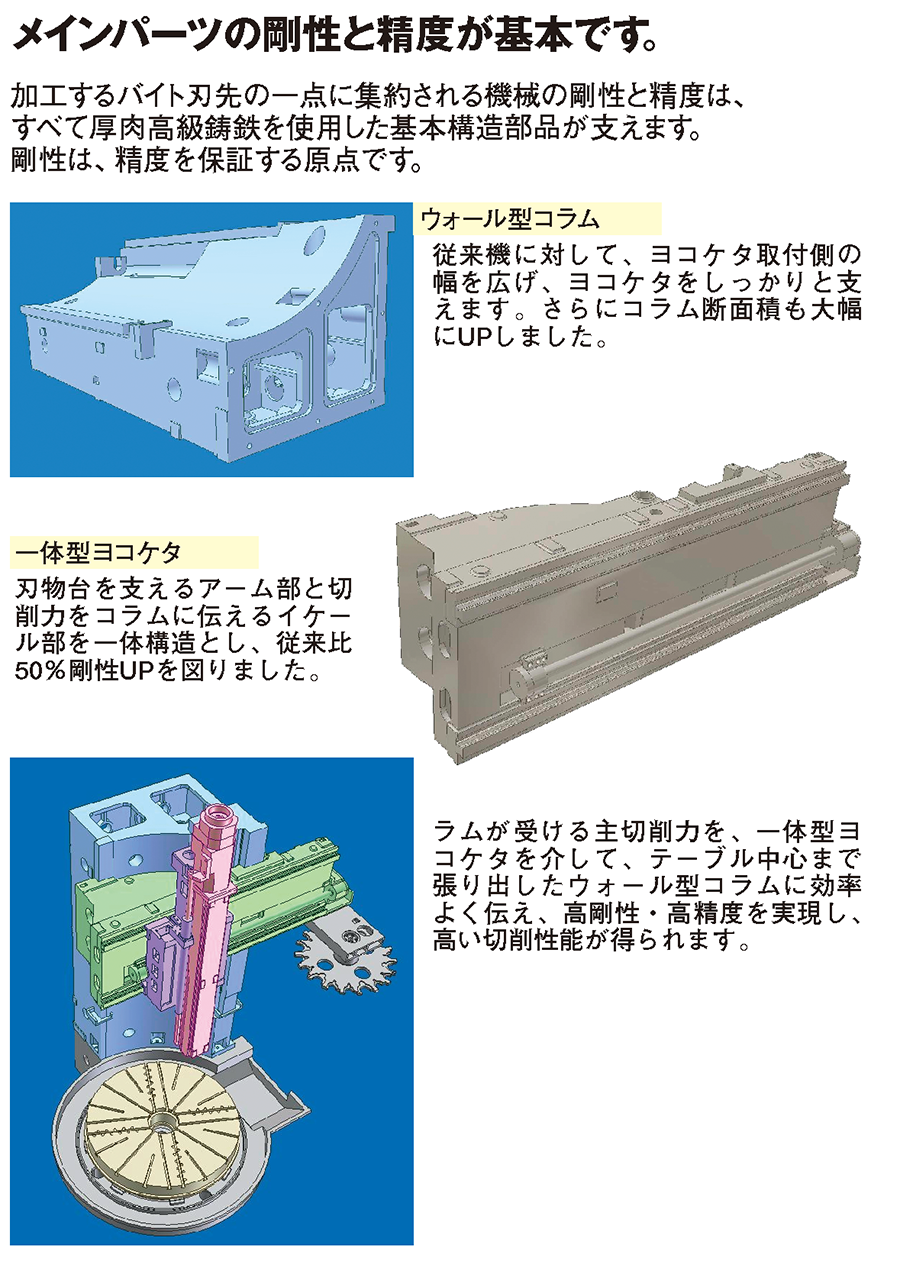

メインパーツの剛性と精度が基本です。

加工するバイト刃先の一点に集約される機械の剛性と精度は、すべて厚肉高級鋳鉄を使用した基本構造部品が支えます。剛性は、精度を保証する原点です。

ウォール型コラム

ウォール型コラム

従来機に対して、ヨコケタ取付側の幅を広げ、ヨコケタをしっかりと支えます。さらにコラム断面積も大幅にUPしました。

一体型ヨコケタ

一体型ヨコケタ

刃物台を支えるアーム部と切削力をコラムに伝えるイケール部を一体構造とし、従来比50%剛性UPを図りました。

一体型ヨコケタ 構造

ラムが受ける主切削力を、一体型ヨコケタを介して、テーブル中心まで張り出したウォール型コラムに効率よく伝え、高剛性・高精度を実現し、高い切削性能が得られます。

テーブルは2つのベアリングで強固に支え られ、大径ワークの加工においても高速、 重切削が可能です。

テーブル駆動機構

テーブル上面には独立式手動4T爪の案内と工作物の締め付けに使用するTミゾが配置されています。合理的にリブ配置された鋳物製のベッドは強固にテーブルを支え、ベッド後部はコラムと連結されており、テーブル駆動機構が組み込まれています。

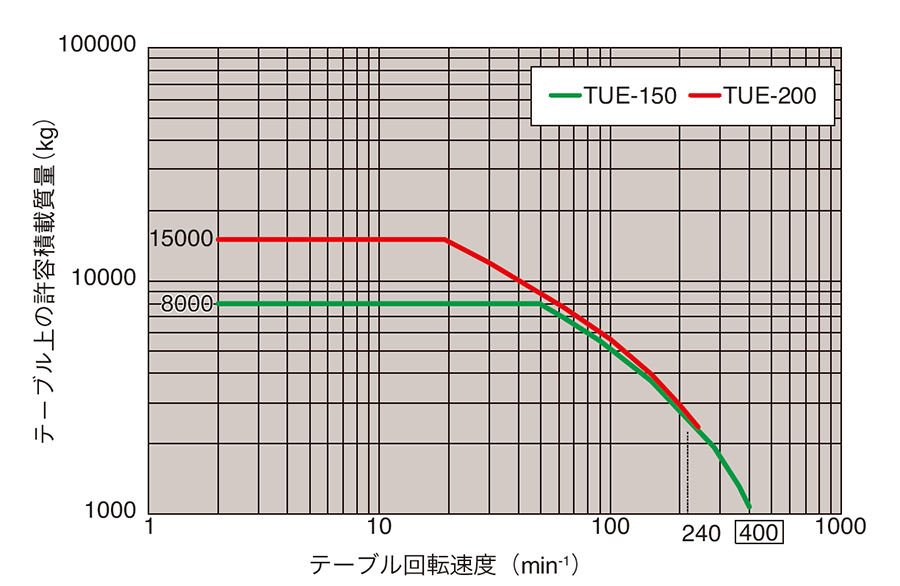

テーブル上の許容積載質量

テーブル上の許容積載質量

※ワーク形状により、制限される場合が有ります。

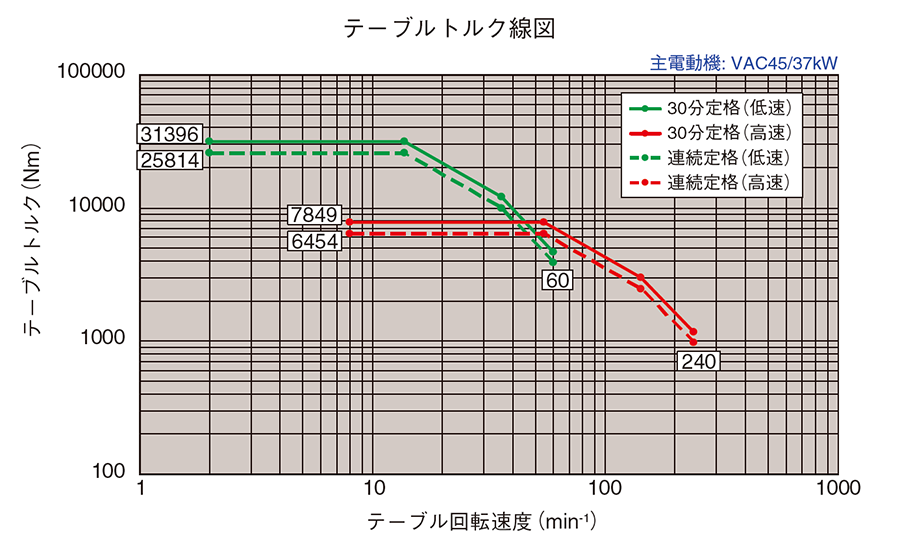

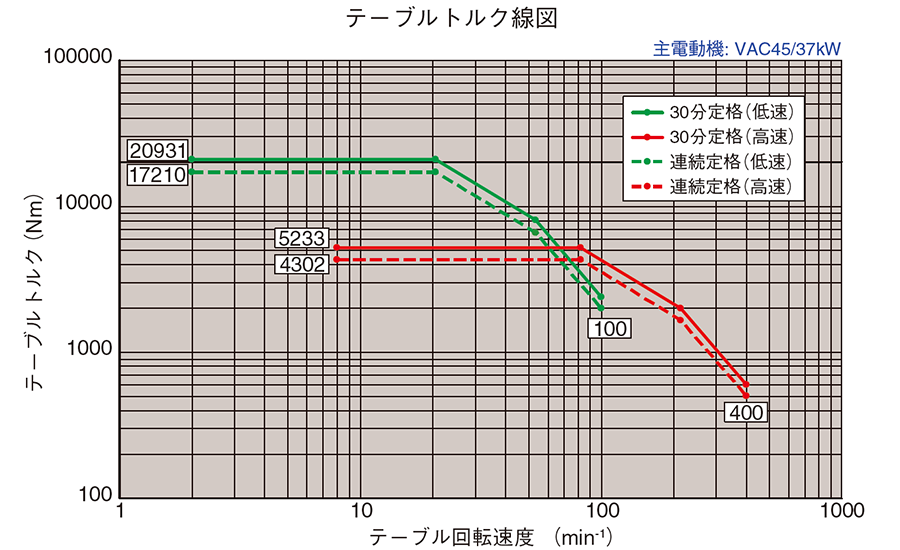

テーブルトルク(TUE-150)

テーブルトルク(TUE-150)

テーブルトルク(TUE-200)

テーブルトルク(TUE-200)

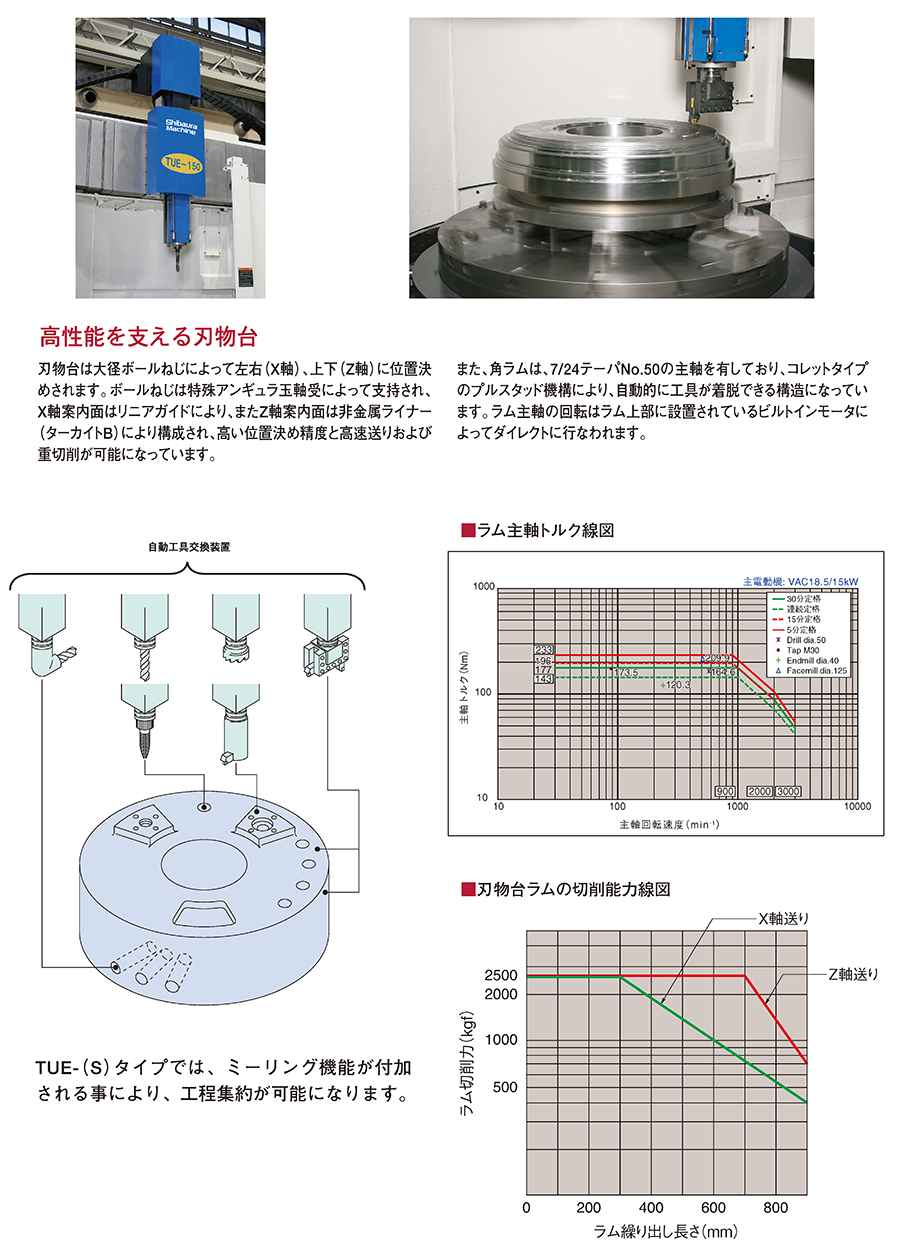

高性能を支える刃物台

刃物台は大径ボールねじによって左右(X軸)、上下(Z軸)に位置決めされます。ボールねじは特殊アンギュラ玉軸受によって支持され、X軸案内面はリニアガイドにより、またZ軸案内面は非金属ライナー(ターカイトB)により構成され、高い位置決め精度と高速送りおよび重切削が可能になっています。また、角ラムは、7/24テーパNo.50の主軸を有しており、コレットタイプのプルスタッド機構により、自動的に工具が着脱できる構造になっています。ラム主軸の回転はラム上部に設置されているビルトインモータによってダイレクトに行われます。

高性能を支える刃物台

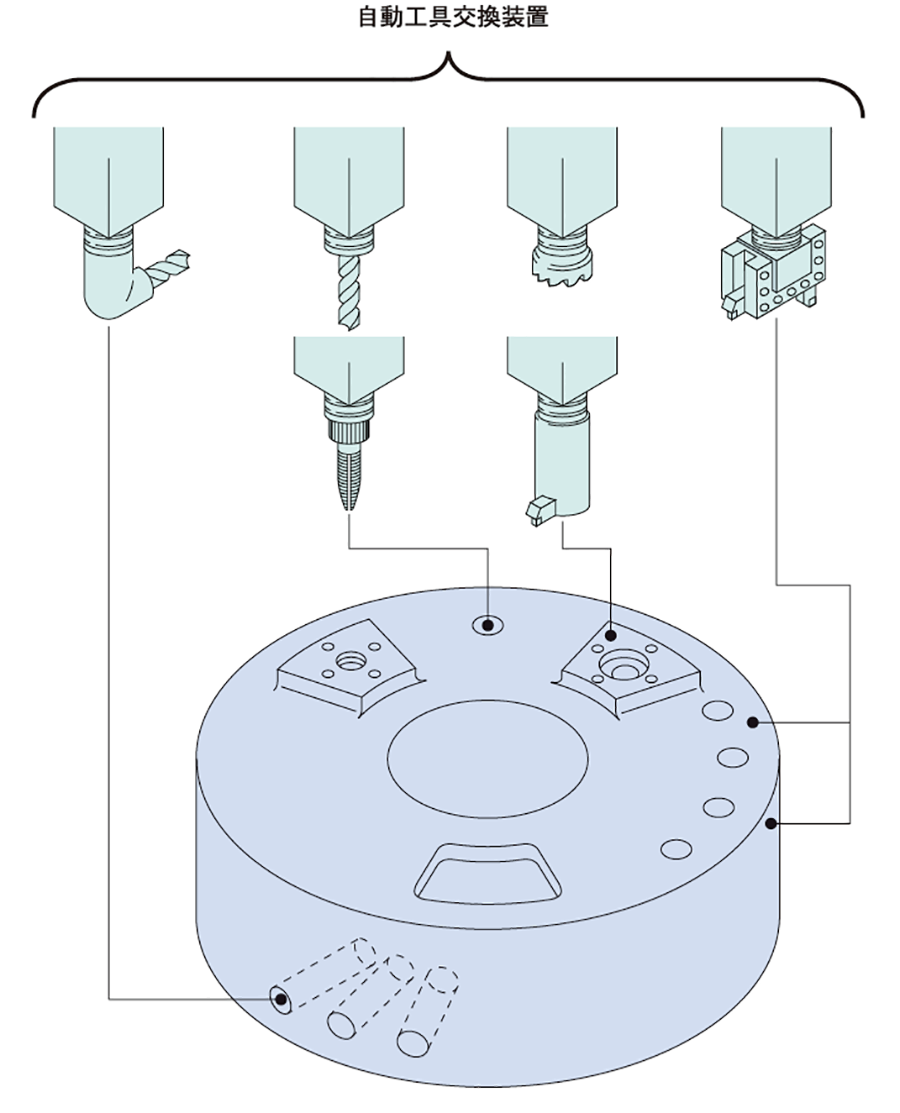

自動工具交換装置

TUE-(S)タイプでは、ミーリング機能が付加される事により、工程集約が可能になります。

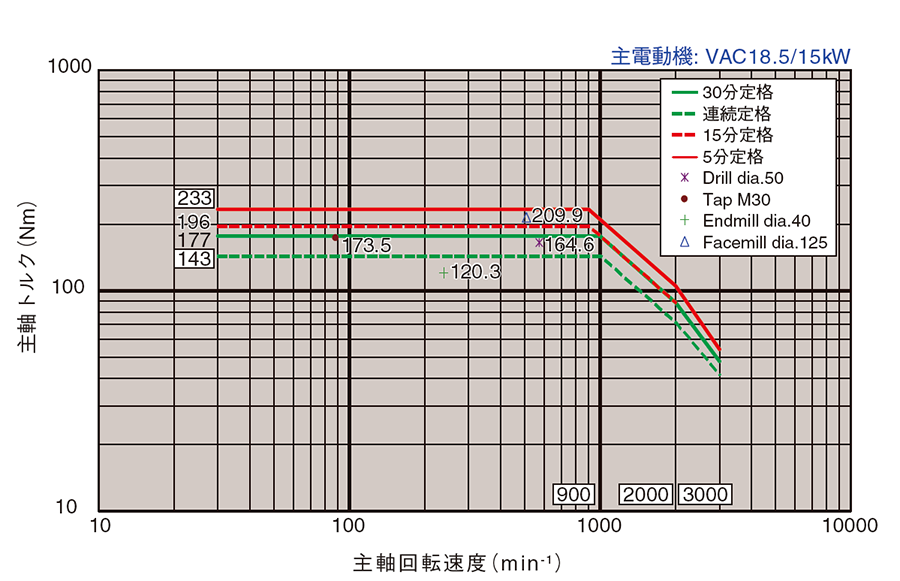

ラム主軸トルク線図

ラム主軸トルク線図

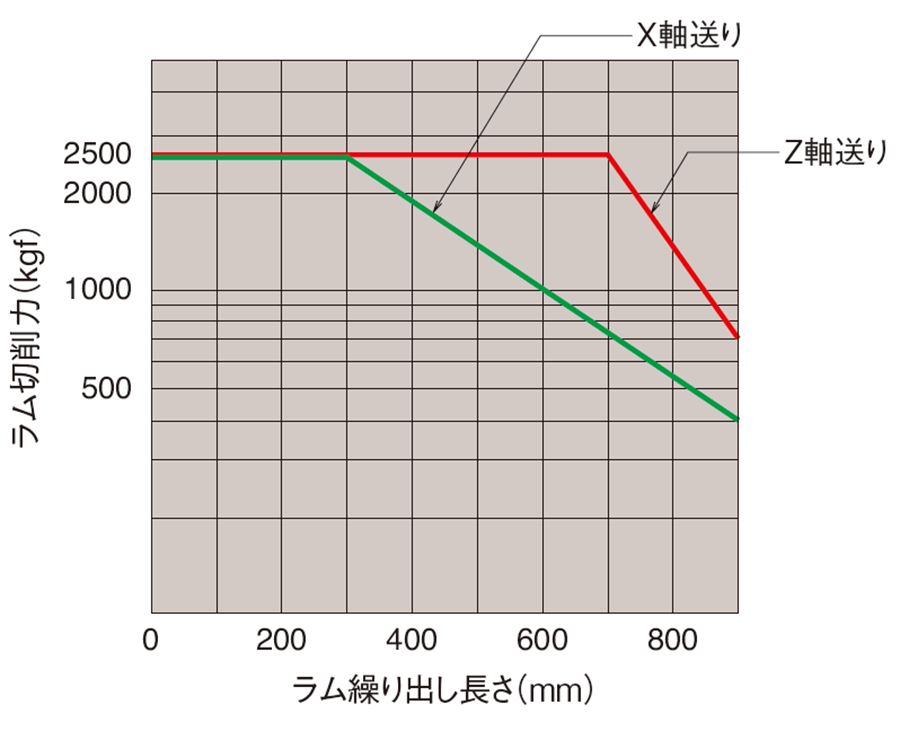

刃物台ラムの切削能力線図

刃物台ラムの切削能力線図

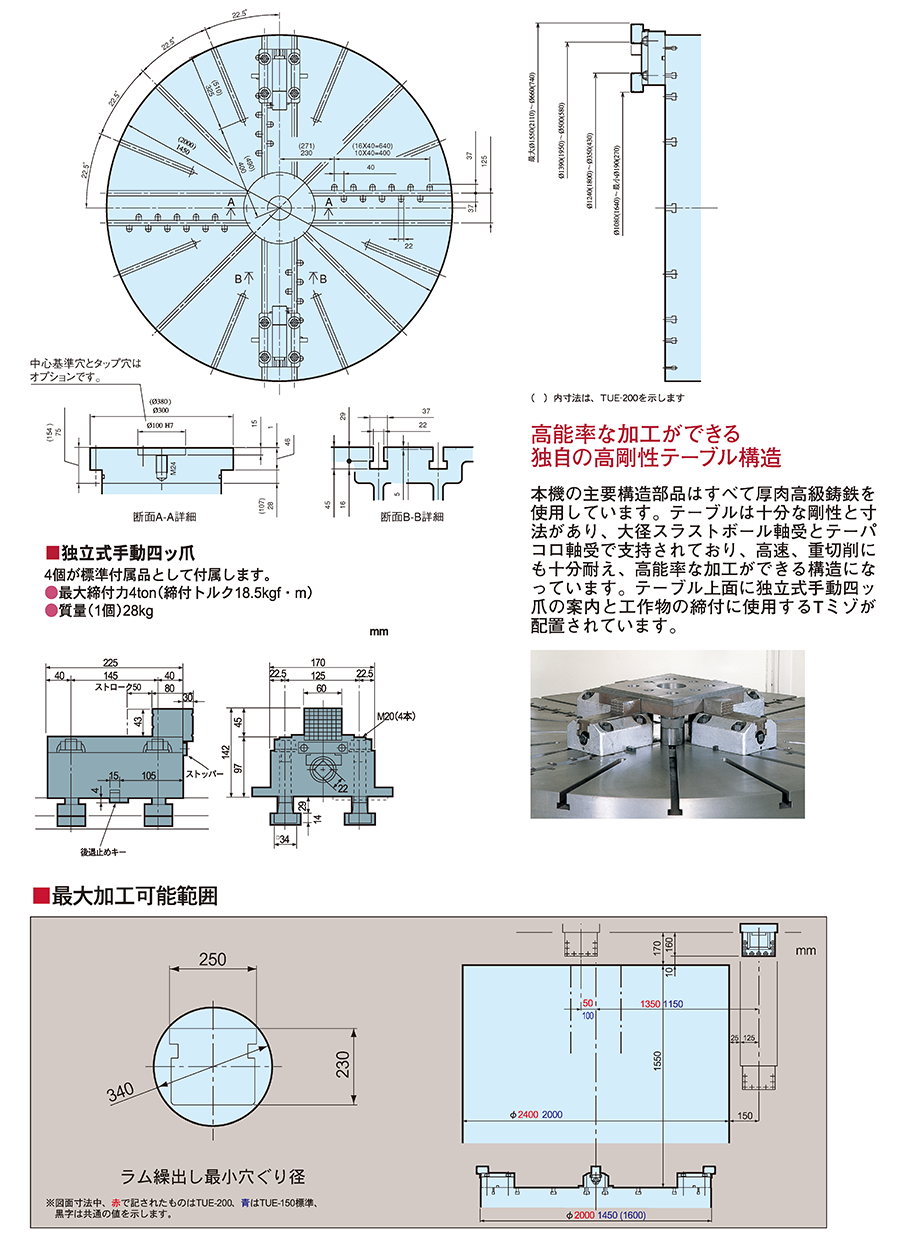

高能率な加工ができる 独自の高剛性テーブル構造

高剛性テーブル構造

本機の主要構造部品はすべて厚肉高級鋳鉄を使用しています。テーブルは十分な剛性と寸法があり、大径スラストボール軸受とテーパコロ軸受で支持されており、高速、重切削にも十分耐え、高能率な加工ができる構造になっています。テーブル上面に独立式手動四ッ爪の案内と工作物の締付に使用するTミゾが配置されています。

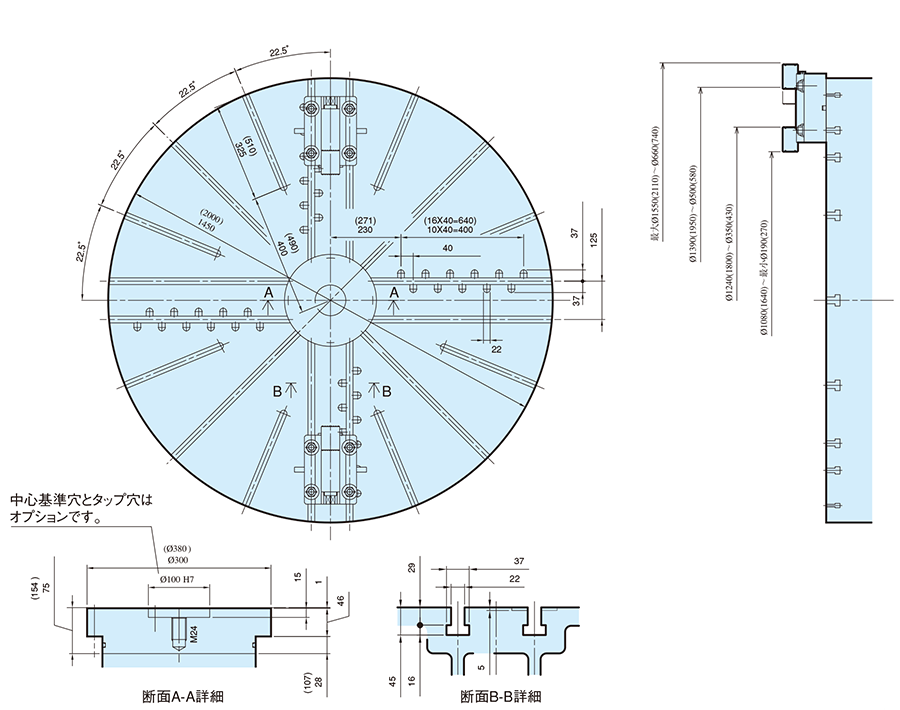

高剛性テーブル構造 図面

高剛性テーブル構造

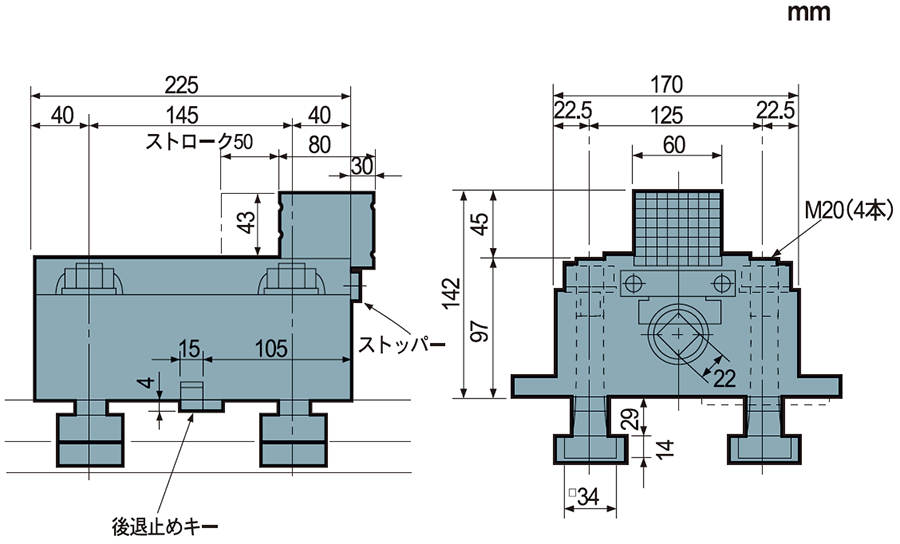

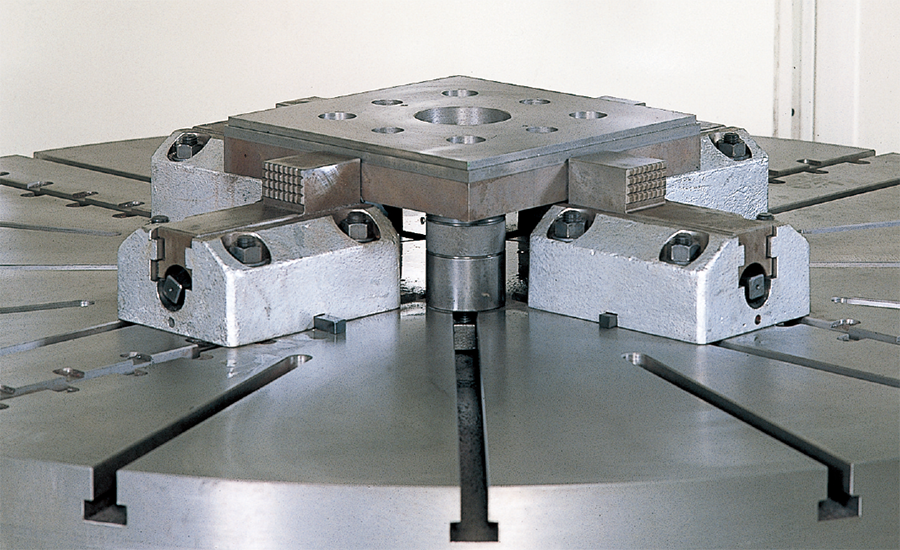

独立式手動四ッ爪

4個が標準付属品として付属します。

  • 最大締付力  4ton(締付トルク18.5kgf・m)
  • 質量(1個) 28kg
独立式手動四ッ爪

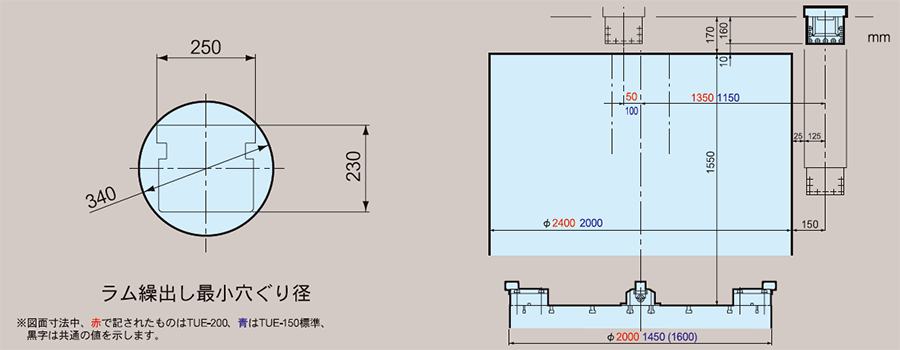

最大加工範囲

最大加工範囲

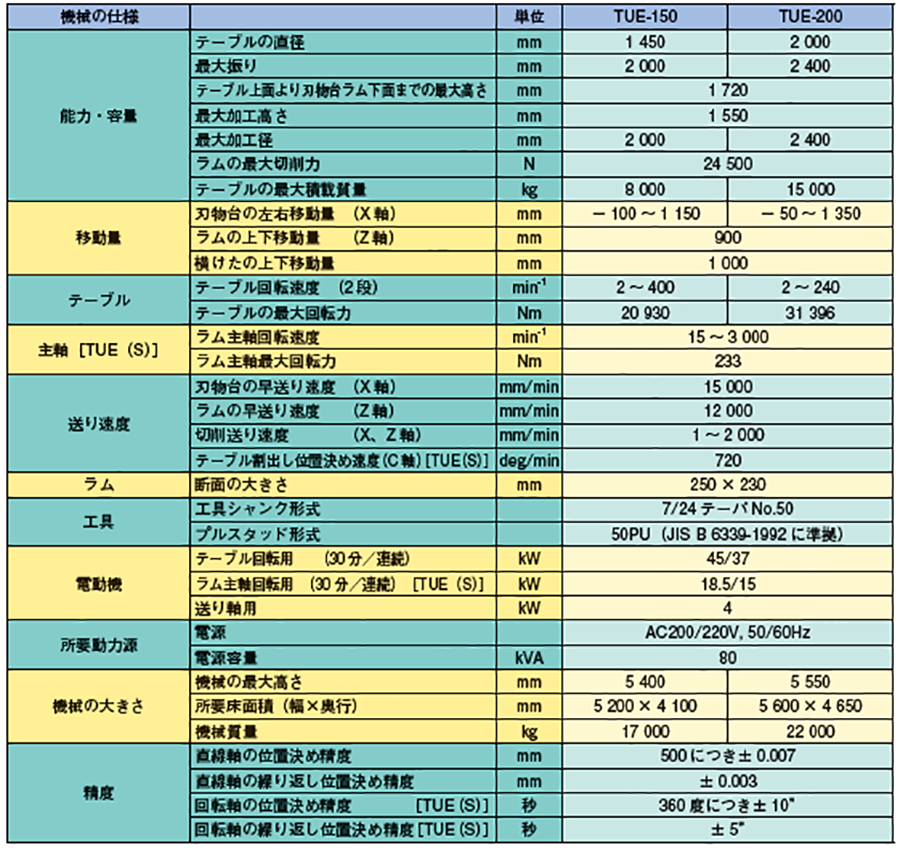

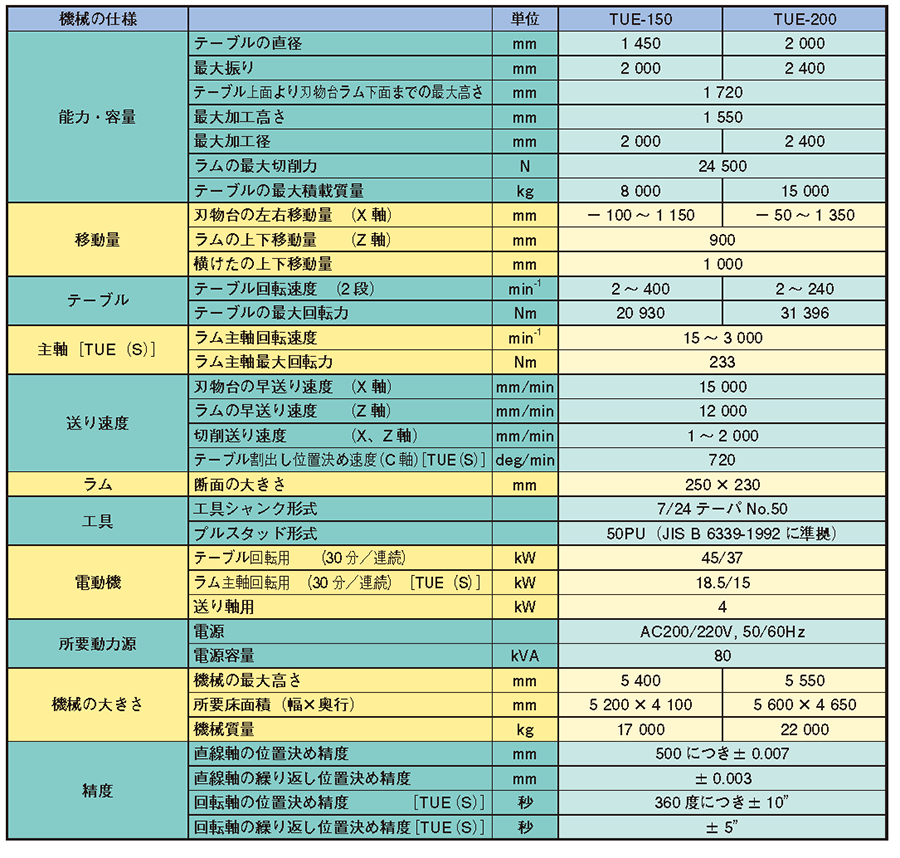

機械の仕様

機械の仕様

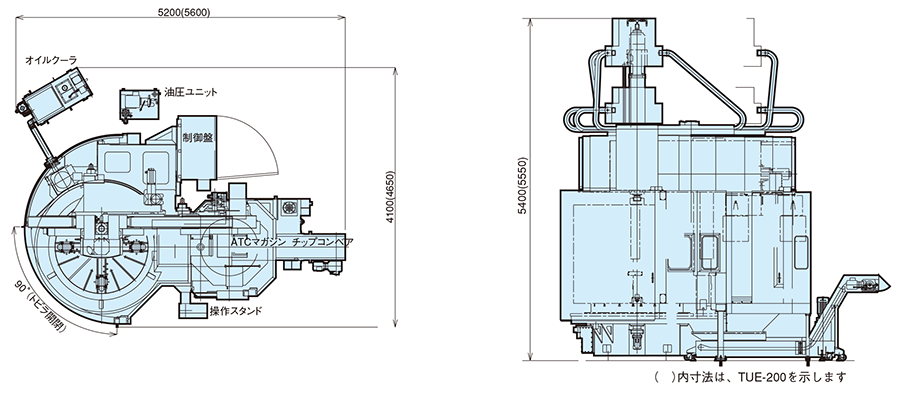

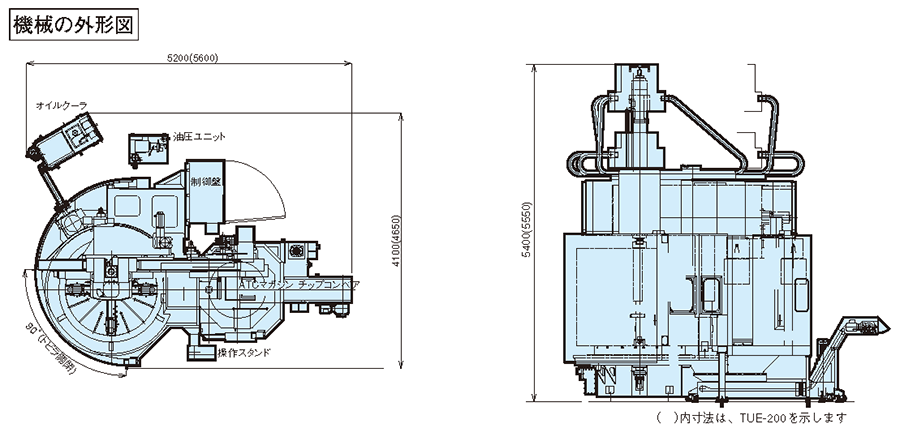

機械の外形図

機械の外形図

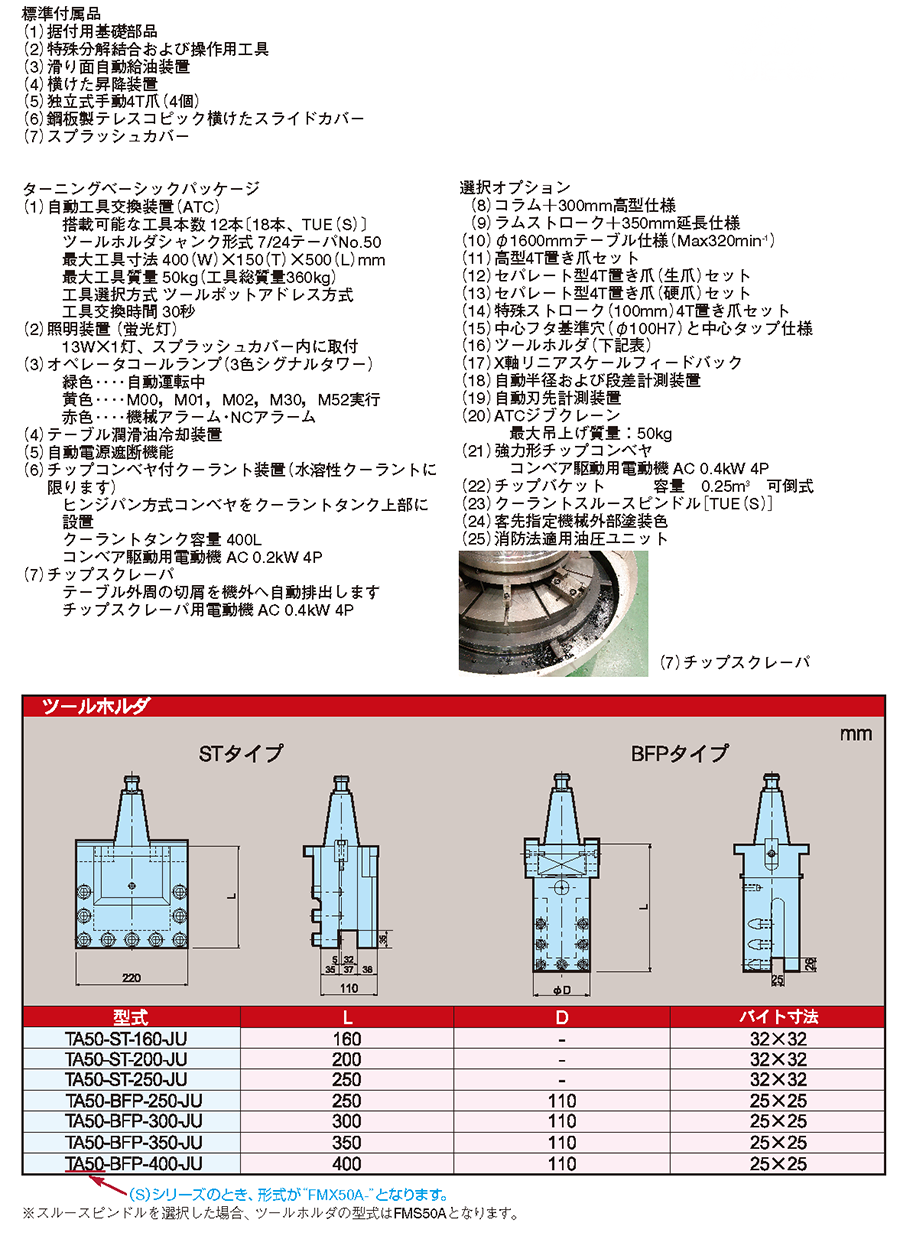

付属品

標準付属品

  1. 据付用基礎部品
  2. 特殊分解結合および操作用工具
  3. 滑り面自動給油装置
  4. 横けた昇降装置
  5. 独立式手動4T爪(4個)
  6. 鋼板製テレスコピック横けたスライドカバー
  7. スプラッシュカバー
チップスクレーパ

ターニングベーシックパッケージ

※写真は7.チップスクレーパです。

  1. 自動工具交換装置(ATC)
    搭載可能な工具本数12本〔18本、TUE(S)〕
    ツールホルダシャンク形式7/24テーパNo.50
    最大工具寸法400(W)×150(T)×500(L)mm
    最大工具質量50kg(工具総質量360kg)
    工具選択方式ツールポットアドレス方式
    工具交換時間30秒
  2. 照明装置(蛍光灯)
    13W×1灯、スプラッシュカバー内に取付
  3. オペレータコールランプ(3色シグナルタワー)
    緑色‥‥自動運転中
    黄色‥‥M00,M01,M02,M30,M52実行
    赤色‥‥機械アラーム・NCアラーム
  4. テーブル潤滑油冷却装置
  5. 自動電源遮断機能
  6. チップコンベヤ付クーラント装置(水溶性クーラントに限ります)
    ヒンジパン方式コンベヤをクーラントタンク上部に設置
    クーラントタンク容量400L
    コンベア駆動用電動機AC 0.2kW 4P

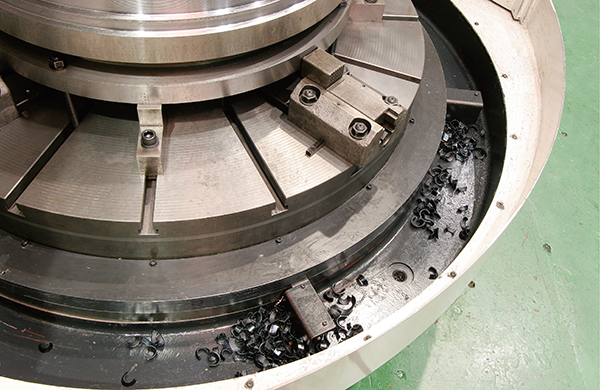

  7. チップスクレーパ
    テーブル外周の切屑を機外へ自動排出します
    チップスクレーパ用電動機AC 0.4kW 4P

選択オプション

  1. コラム+300mm高型仕様
  2. ラムストローク+350mm延長仕様
  3. φ1600mmテーブル仕様(Max320min-1)
  4. 高型4T置き爪セット
  5. セパレート型4T置き爪(生爪)セット
  6. セパレート型4T置き爪(硬爪)セット
  7. 特殊ストローク(100mm)4T置き爪セット
  8. 中心フタ基準穴(φ100H7)と中心タップ仕様
  9. ツールホルダ(下記表をご確認ください。)
  10. X軸リニアスケールフィードバック
  11. 自動半径および段差計測装置
  12. 自動刃先計測装置
  13. ATCジブクレーン
    最大吊上げ質量:50kg
  14. 強力形チップコンベヤ
    コンベア駆動用電動機AC 0.4kW 4P
  15. チップバケット 容量 0.25m3 可倒式
  16. クーラントスルースピンドル[TUE(S)]
  17. 客先指定機械外部塗装色
  18. 消防法適用油圧ユニット

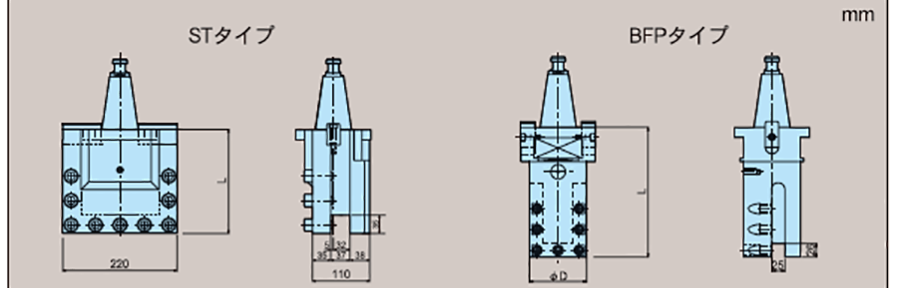

ツールホルダ

ツールホルダ

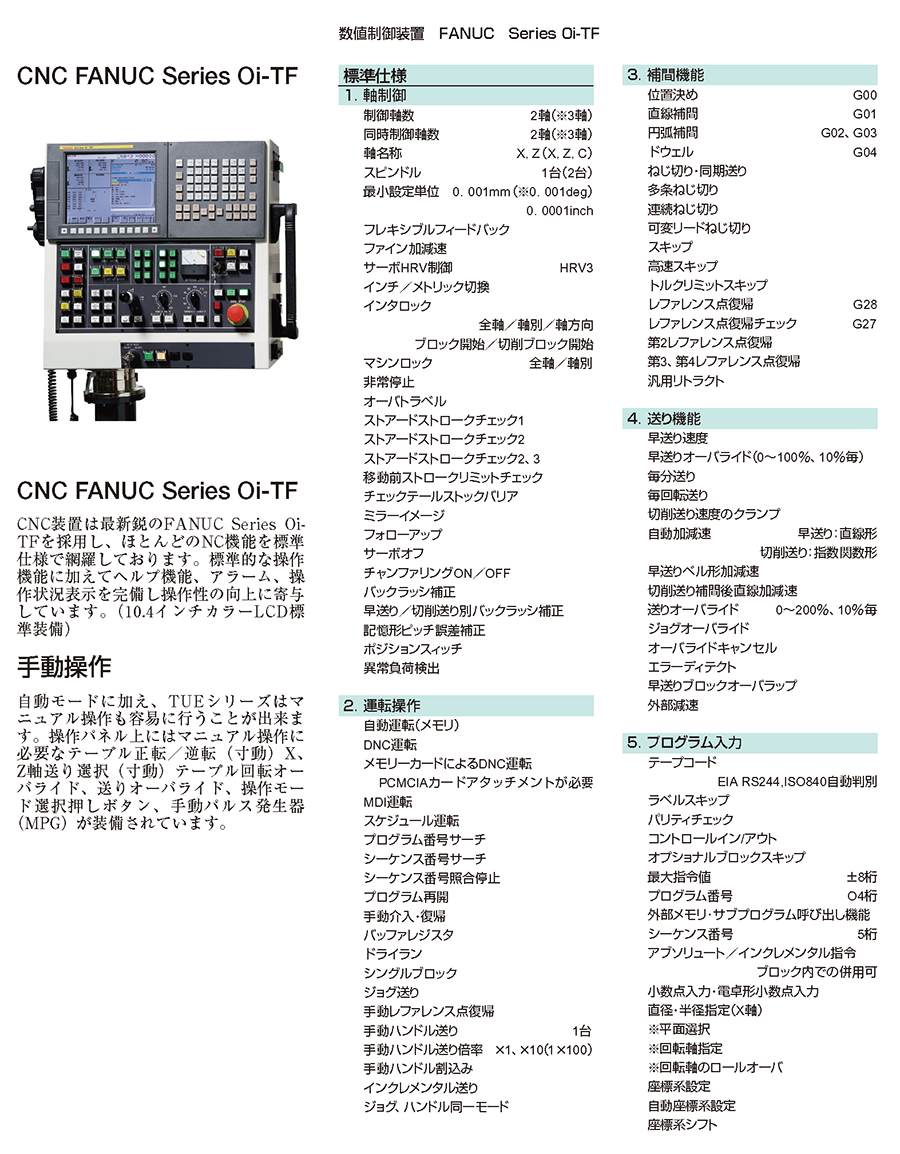

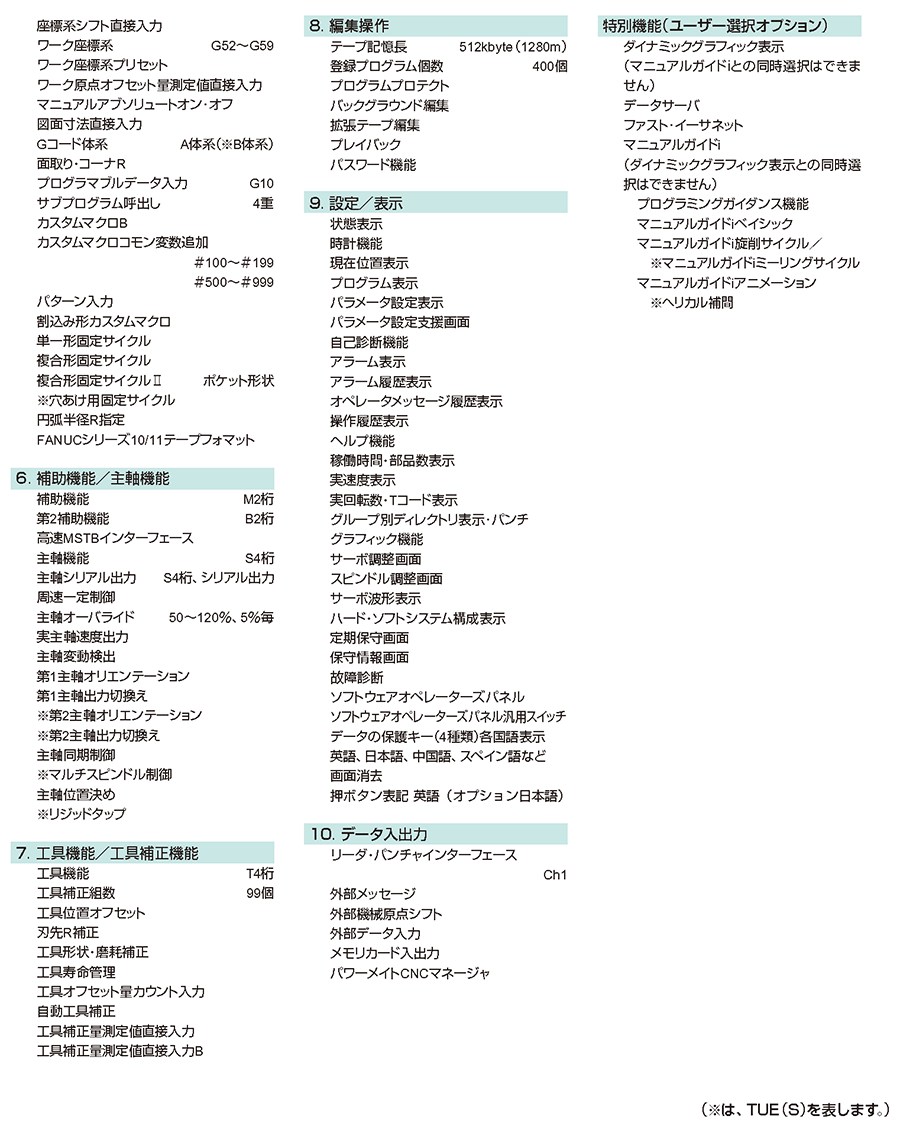

数値制御装置 FANUC Series 0i-TF

数値制御装置 FANUC Series 0i-TF

CNC FANUC Series Oi-TF

CNC FANUC Series Oi-TF

CNC装置は最新鋭のFANUC Series Oi-TFを採用し、ほとんどのNC機能を標準仕様で網羅しております。標準的な操作機能に加えてヘルプ機能、アラーム、操作状況表示を完備し操作性の向上に寄与しています。(10.4インチカラーLCD標準装備)

手動操作

自動モードに加え、TUEシリーズはマニュアル操作も容易に行うことが出来ます。操作パネル上にはマニュアル操作に必要なテーブル正転/逆転(寸動)X、Z軸送り選択(寸動)テーブル回転オーバライド、送りオーバライド、操作モード選択押しボタン、手動パルス発生器(MPG)が装備されています。
