横形マシニングセンタ BMC-800/1000

マシニングセンタ BMC-800/1000
安定した強力切削と恒高精度加工を約束する横形マシニングセンタ

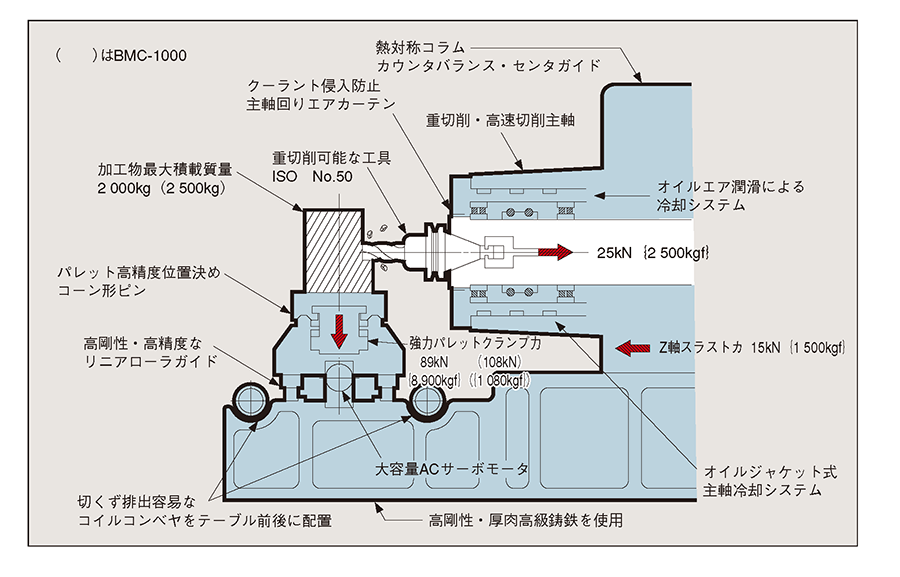

機械の主な特長

加工精度の長期間安定

X,Y,Zの全軸に高剛性リニアローラガイドを採用し、送り系の剛性と追従性を向上。
高速・高精度位置決め、高精度輪郭切削を実現するとともに加工精度の長期間安定を保証します。
円弧補間削りの精度(許容値)高精度仕様 7μm  標準仕様 9μm

生産性の向上

早送り速度18m/min、最大切削送り速度10m/minとし、
非切削時間の短縮と高速・高送り加工を実現し、生産性を大幅に向上します。

徹底した熱変位対策

長時間の加工精度安定のため、液冷却主軸モータをはじめ、ボールねじの冷却装置、リニアスケールフィードバック方式(X,Y,Z)を装備するなど徹底した熱変位対策がとられています(オプション)。

熱変位対策

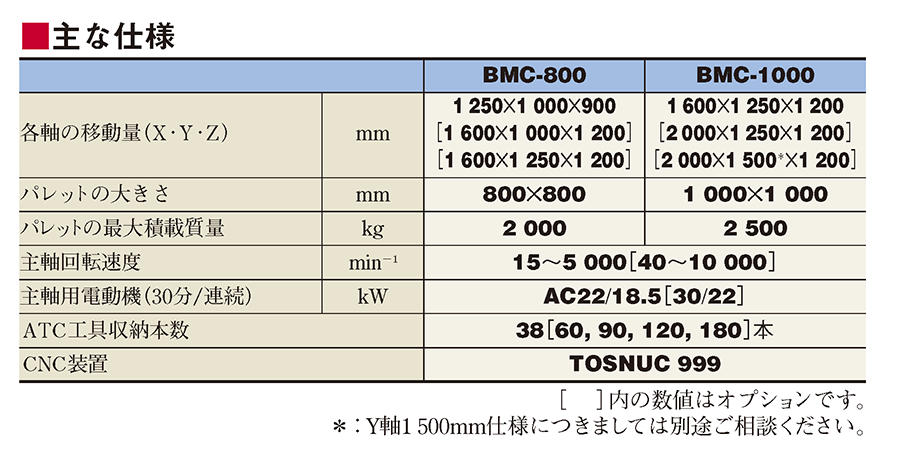

主な仕様

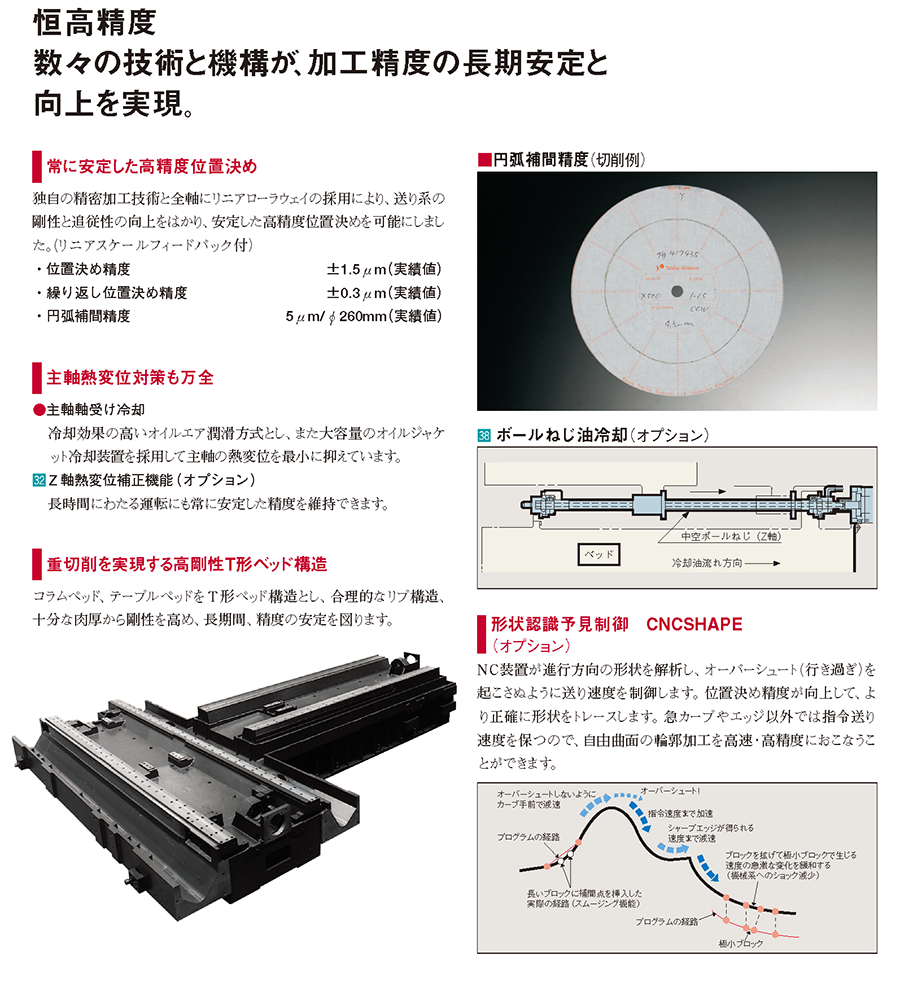

恒高精度

さまざまな技術が支える高効率、高生産性

高効率

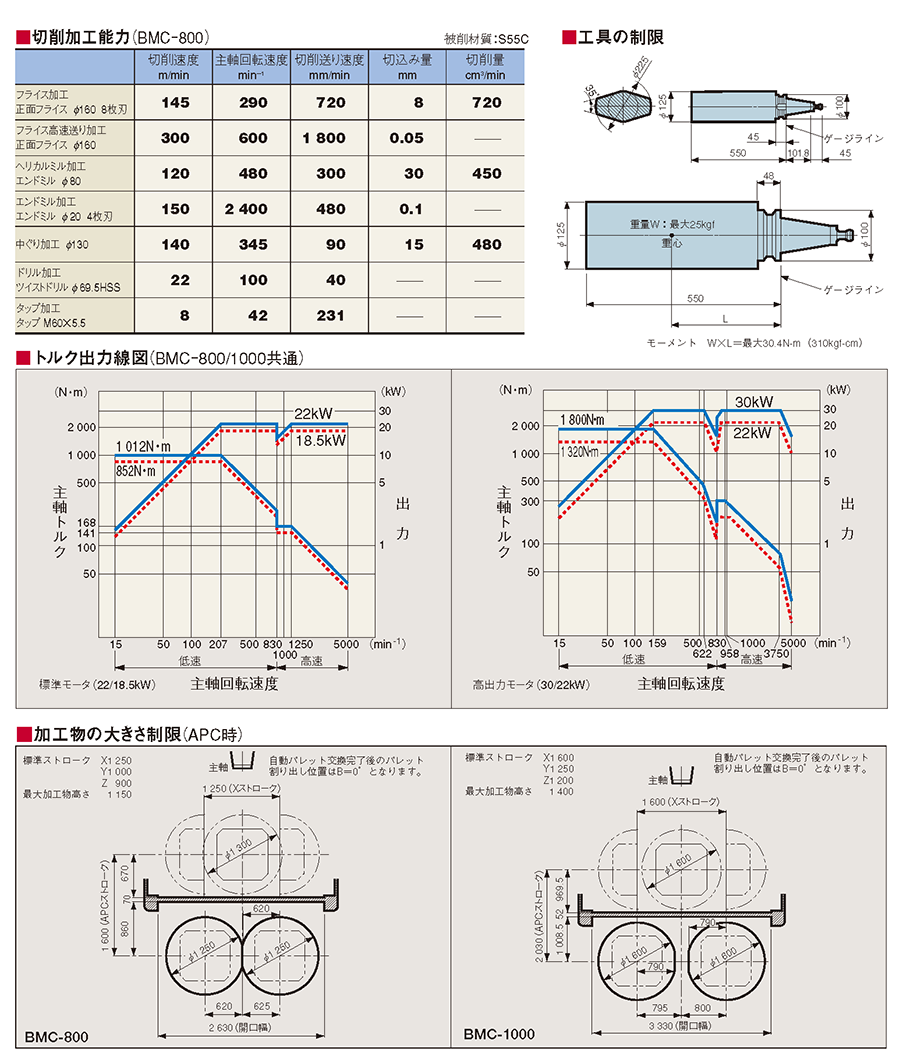

機械の仕様

機械の仕様

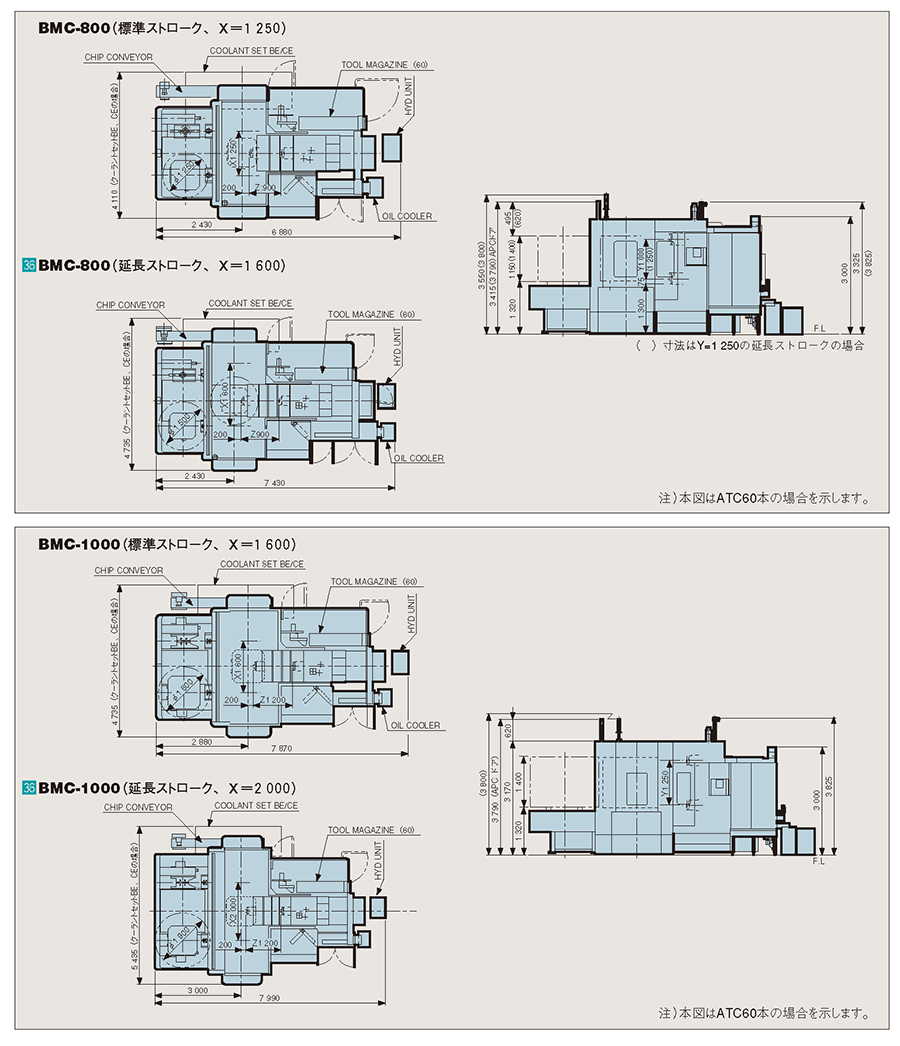

外形図

外形図

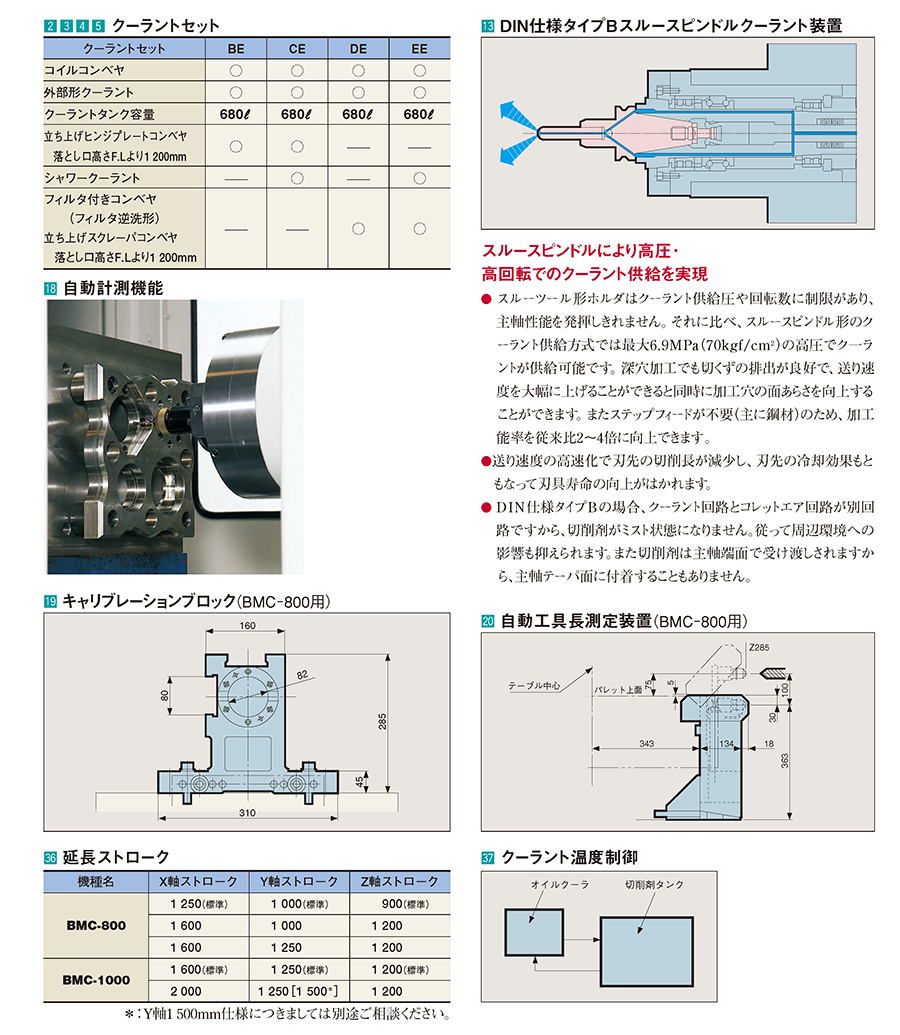

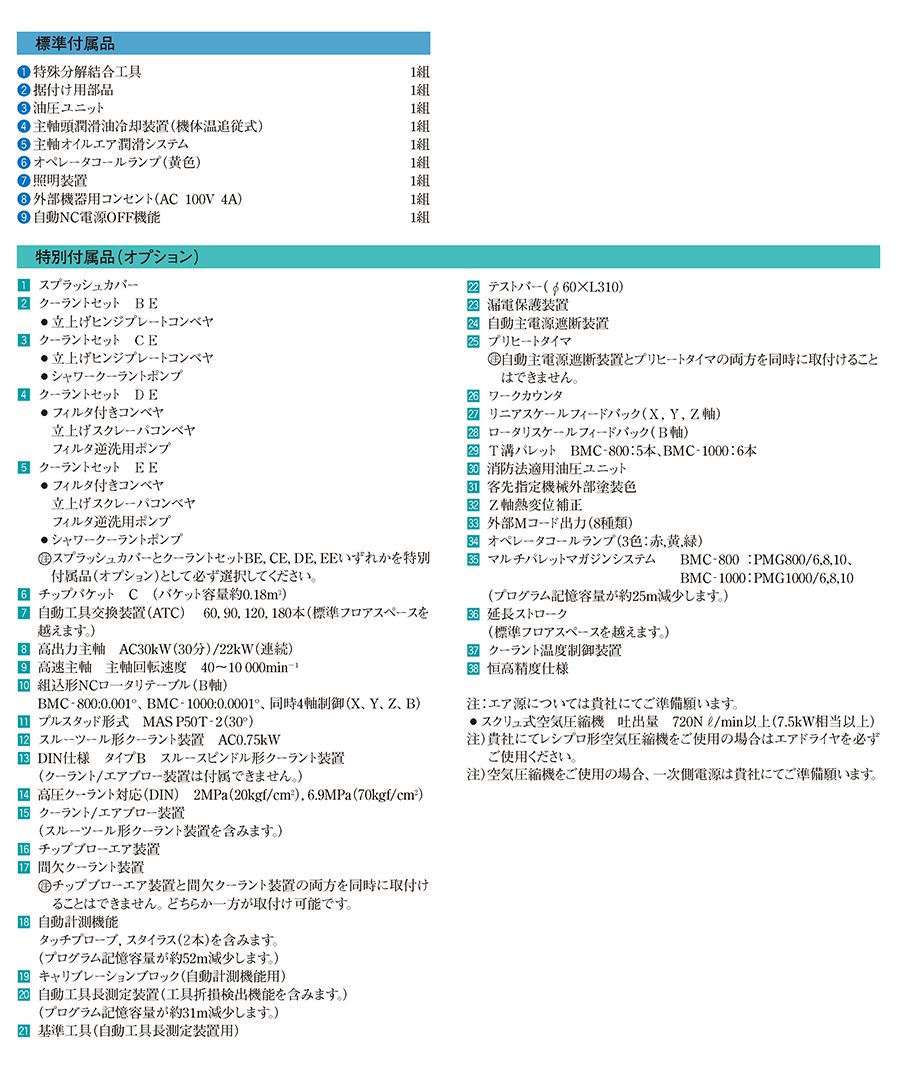

付属品

付属品
付属品

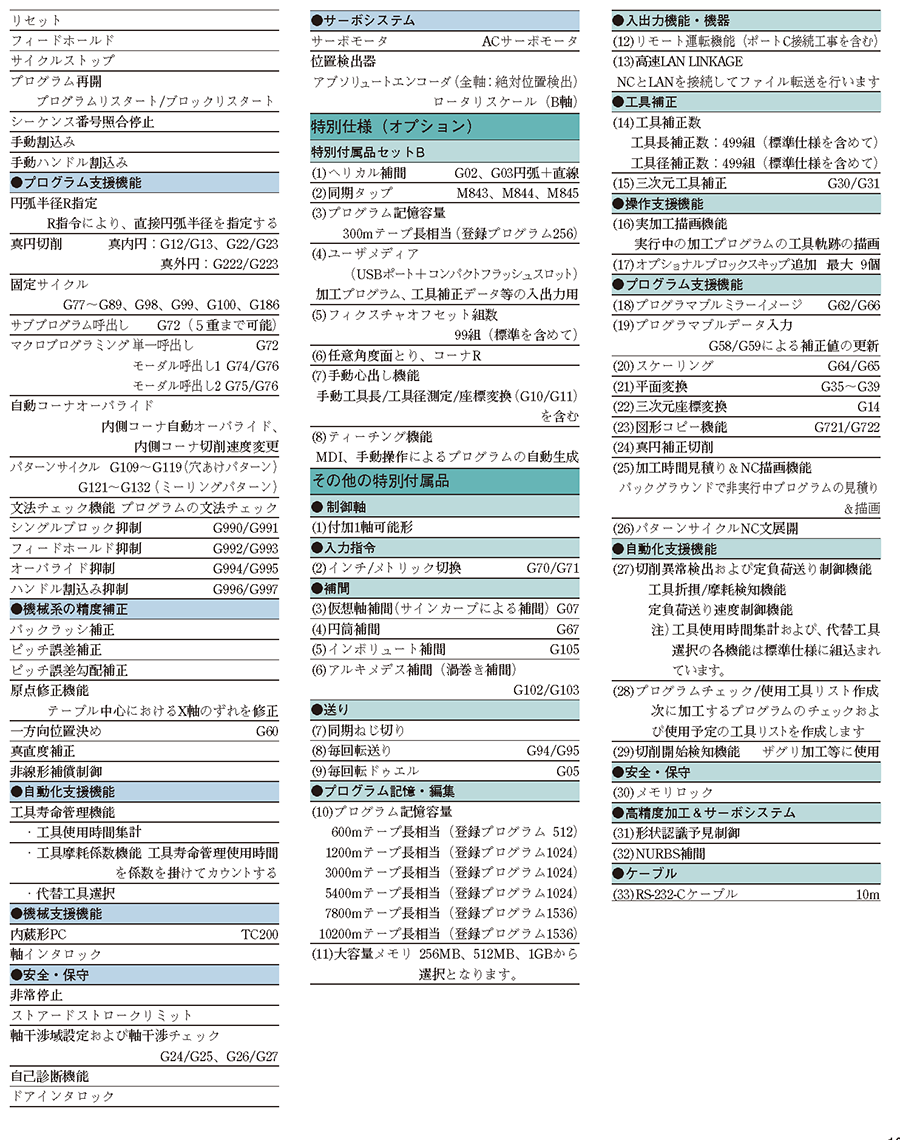

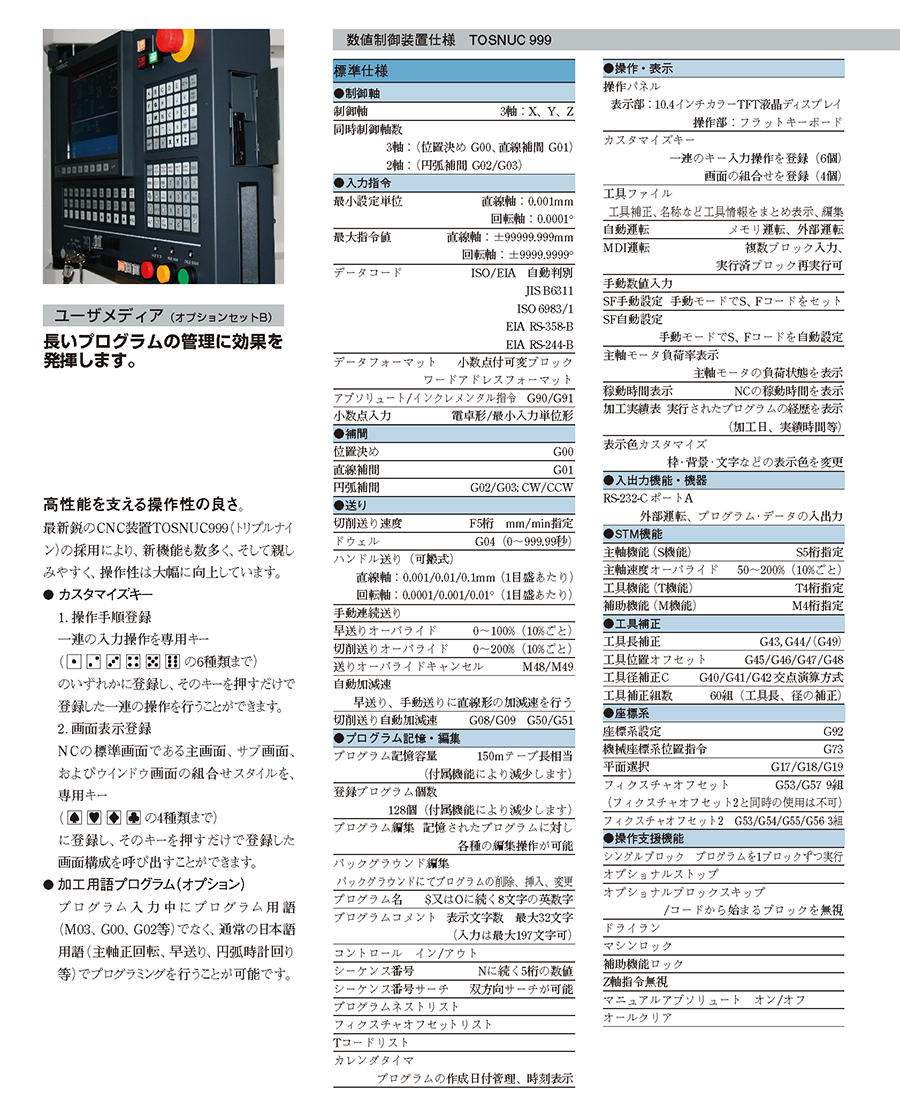

CNC装置

CNC装置
cnc装置

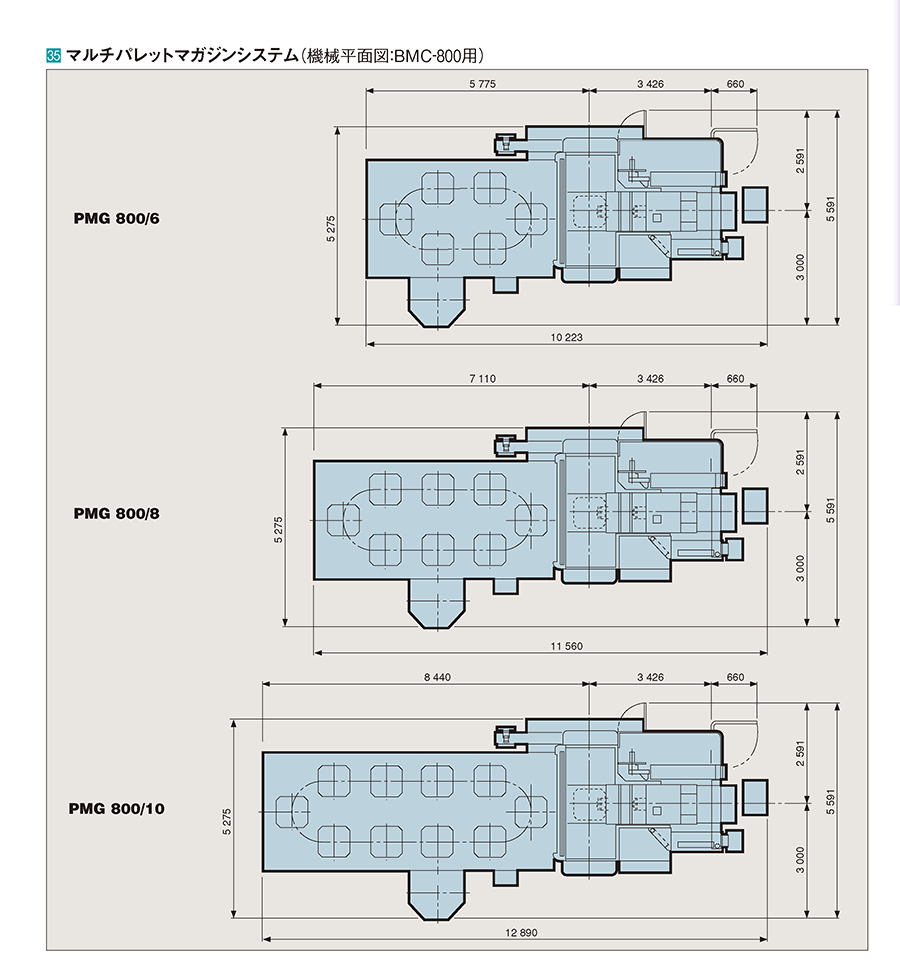

マルチパレットシステム

機械外形図

カタログ
