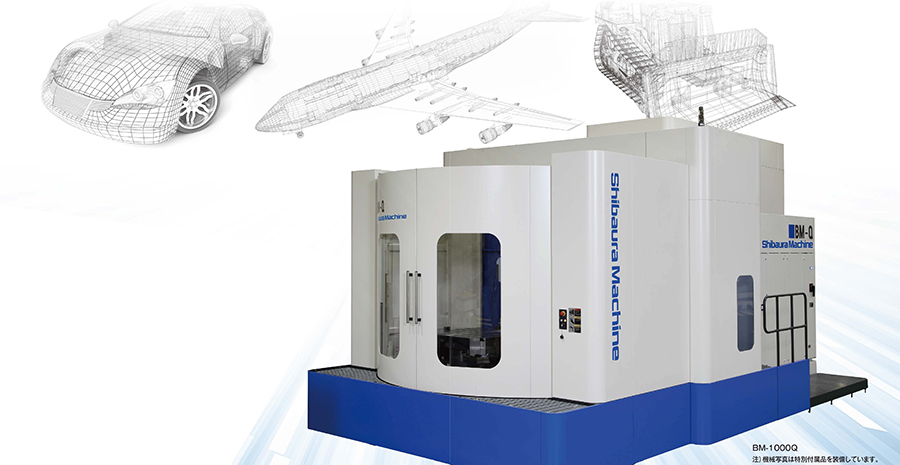

横形マシニングセンタ BM シリーズ

芝浦機械の技術力を結集し、更なる進化を遂げたクラス最高精度のマシニングセンタ
BMシリーズ

主軸ラインナップ

豊富な主軸ラインナップにより多様化するワークに対応します。

BM-Q標準主軸(クイル主軸) 高トルクで重切削、BM-Uユニバーサルヘッド主軸 工程集約で稼働率向上、BM-H高速主軸 アルミ部品の高速仕上げ加工に威力を発揮

機械構造

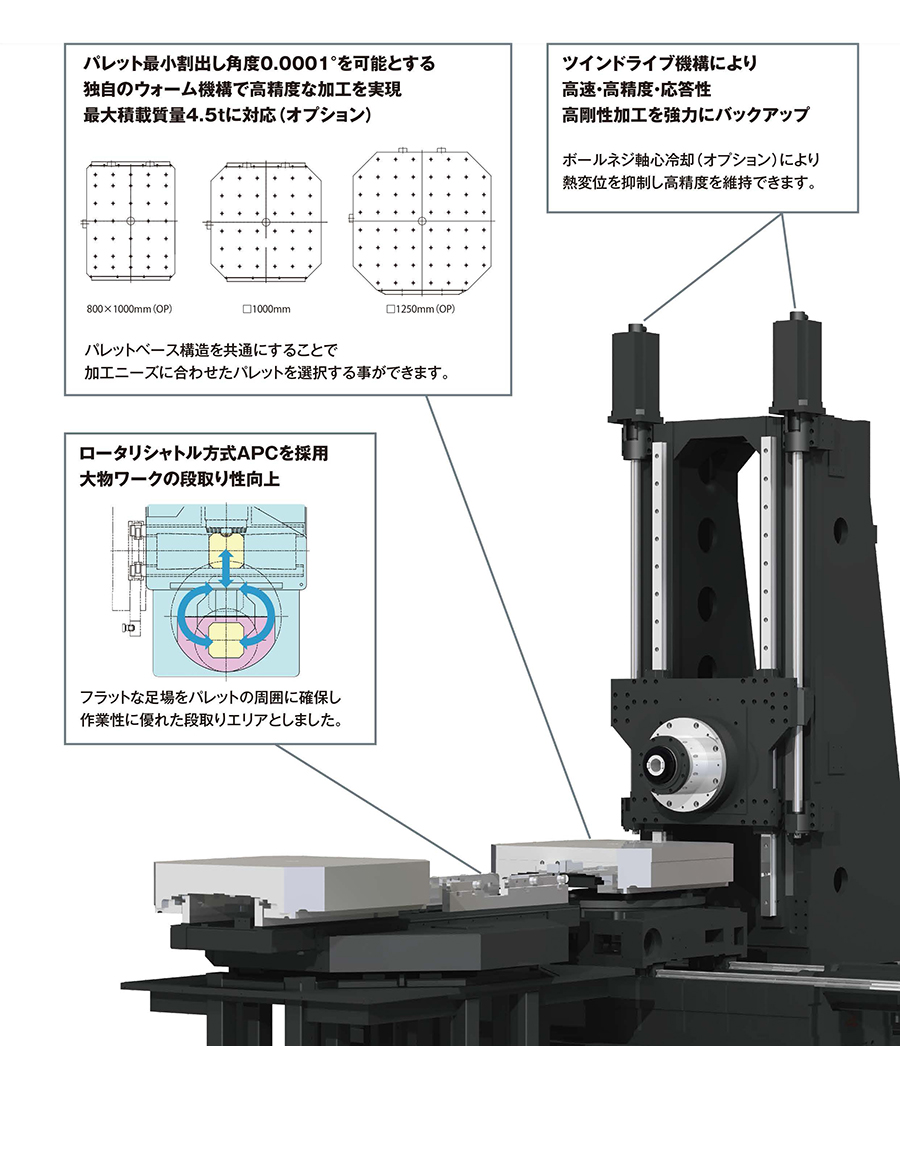

継承される高剛性、FEM解析により更に機械構造を最適化しました。早送り速度40m/min、切削送り速度25m/minと高速化を図り、大物ワークの高能率加工を実現、生産性向上を約束します。

パレット最小割出し角度0.0001°を可能、ツインドライブ機構採用、ロータシャトル方式APCを採用

操作性を追求したデザイン

配置レイアウト図

  1. 操作盤と斜め扉
    • 0~90°まで旋回できる操作盤と斜め扉で、操作性と視認性を向上しました。
  2. 日常点検装置
    • 日常点検を必要とする装置を機械背面パネルに集中配置することでメンテナンスがしやすくなりました。
  3. 配置レイアウト
    • チップコンベアとクーラント装置はレイアウトによって左右どちらにも配置可能です。(オプション機能)
ストローク図

設置面積に対して抜群の加工領域を実現しました。

ストローク図

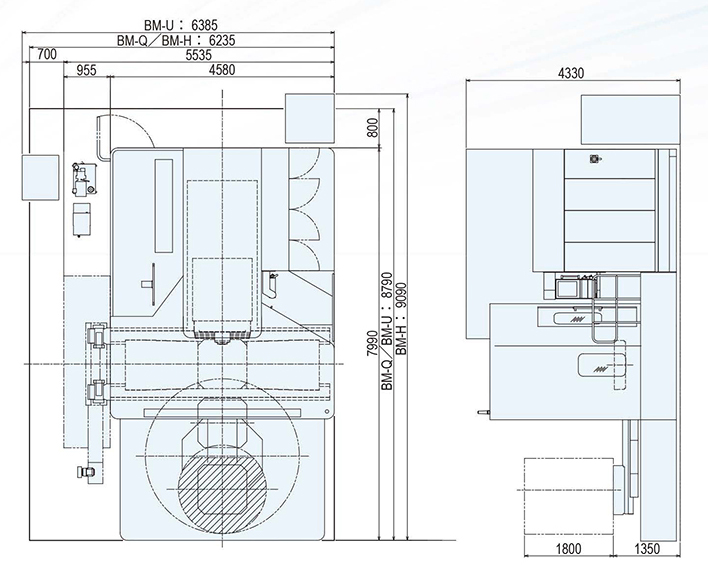

機械外形図
機械外形図

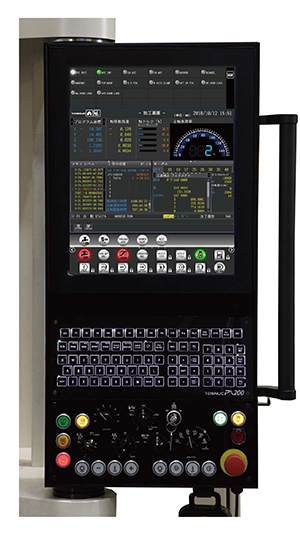

TOSNUC PX200

TOSNUC PX200
  1. 機械メーカが作る機電一体のプロユース(現場)向けCNC
  2. シンプルスマートな操作でオペレーションをサポートするCNC
  3. マニュアル加工から生産管理システムの自動加工まで幅広い用途に応えるCNC
  4. 診断機能の充実により機械の異常をいち早く検出し、稼働率を向上させるCNC
豊富な加工アシスト機能
オペレーターサポート

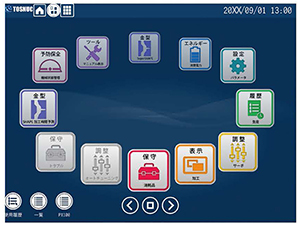

  1. 加工画面
    • 加工に必要な情報を1つの画面に集約しました。拡大座標やアラーム発生時の詳細要因をワンタッチで表示します。
  2. 取扱説明書ビューワ
    • 機械、NCの取扱説明書の閲覧が可能です。全取扱説明書に対してキーワード検索が可能なため、作業時に欲しい情報をより簡単に得やすくなりました。
加工サポート
  1. センサレス切削力検知
    • 加工時の切削力をリアルタイムに監視します。加工の異常を検出して、ワークや工具を保護します。
  2. ワーク重量設定
    • 画面の案内に従う簡単操作でワークの重量を設定することが可能です。この機能により、ワーク重量にあった加工を実現します。
予防保全・監視
  1. 稼働状況一覧
    • 機械の稼働状況・稼働率をグラフ・数値で表示します。一週間・一か月での表示が可能です。
  2. 日常点検
    • 毎日の点検が画面で可能です。簡単操作で、PDF形式での結果保存が可能です。
  3. メンテナンス
    • 機械系に何らかの不調が発生した時の詳細データを保存します。後からグラフ等で要因分析することが可能です。
フラッシュサーフェイス
操作盤の特徴
  1. フラッシュサーフェイス
    • シンプルで飽きの来ないデザインを採用しました。
  2. HMI(Human-Machine Interface)
    • 19インチ縦型タッチパネル式を採用スマートフォンライクな直観的操作を可能としました。
    • 手袋をしたままでも入力・操作が可能です。
  3. キーボード
    • 高級感のあるメカニカルキーを採用しました。
    • QWERTY配列を採用し、操作性を向上させました。
  4. 操作スイッチ
    • 見やすい操作をHMI(Human-Machine Interface)とメカニカルスイッチで実現しました。

仕様・オプション

機械仕様

機械の仕様表

各種仕様・オプション

各種仕様表・オプション仕様表
