应用
除了直线/曲线开槽,该系列还可执行各种高效率高精度的加工。它适用于大尺寸 LCD,可对最长达 70 英寸的导光板模具进行高精度加工。可根据 LCD 尺寸选择机床规格。
功能
微细槽高精度加工
X 轴和 Y 轴配备了带非圆形系统的高精度 V-V 辊型导轨和线性马达驱动系统,实现了高刚性和高响应度线性马达驱动系统,实现了高刚性和高响应度
通过特别选配件组合实现多样化加工
- 安装刀具旋转滑块(C2 轴),可以实现高精度曲线槽加工。
- 通过安装刀具分度头(A 轴),可以实现高精度刀尖倾斜调整。
- 通过安装高转速主轴(旋转速度 10000min-1),能够实现飞刀加工。
横梁和立柱是一体铸件,提供了强大稳定的机床结构。
主动型减震台有振动反馈,通过机械坐标的反馈能够将加工精度提升到极致。
主要规格

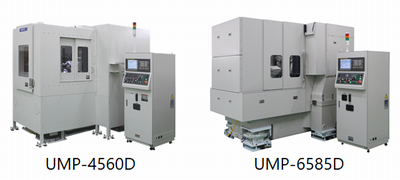

机型 | UMP-4560D | UMP-6585D | UMP-65105D | ||
---|---|---|---|---|---|
对称液晶显示屏尺寸(16:9) | 英寸 (mm) | 22 (487×274) | 33 (735 × 415) | 42 (930 × 525) | |
工作台(真空吸盘工作台为选件) | 工作台大小 | mm | 500 × 400 | 750 × 600 | 950 × 600 |
搭载C1轴时 | mm | φ400 | φ700 | ||
工作台容许负载量 | 搭载辅助工作台时 | kg | 100(*) | 500 (*) | 600 (*) |
搭载C1轴时 | kg | 30 | 100 | ||
行程 | X(工作台左右移动) | mm | 600 | 850 | 1050 |
Y(支座左右移动) | mm | 450 | 650 | ||
Z(刀具垂直移动) | mm | 100 | 150 | ||
最大进给速度 |
X:15000 mm/min;Y:9000 mm/min Z:3000 mm/min;C1:300 min-1 |
||||
最小设定单位 |
X、Y、Z:0.001µm A、C:0.00001 度 |
X 轴,Y 轴,Z 轴:0.001μm | X:0.01μm;Y、Z:0.001μm;A、C:0.00001 度 | ||
机器重量 | kg | 约 5800 | 约 10000 | 约 12000 |
机型 | UMP-65120D | UMP-160160D | ||
---|---|---|---|---|
对称液晶显示屏尺寸(16:9) | 英寸 (mm) | 48 (1065 × 600) | 70 (1550 × 860) | |
工作台(真空吸盘工作台为选件) | 工作台大小 | mm | 1100 × 600 | 1400 × 1550 |
搭载C1轴时 | mm | φ700 | φ800 | |
工作台容许负载量 | 搭载辅助工作台时 | kg | 650 (*) | 400 (*) |
搭载C1轴时 | kg | 100 | 100 | |
行程 | X(工作台横向移动) | mm | 1200 | 1600 |
Y(支座左右移动) | mm | 650 | 1600 | |
Z(刀具垂直移动) | mm | 150 | 150 | |
最大进给速度 | X:15000 mm/min,Y:9000 mm/min,Z:3000 mm/min | |||
最小设定单位 | X:0.01μm;Y、Z:0.001μm;A、C:0.00001 度 | X 轴,Y 轴,Z 轴:0.001 μm;A、C:0.00001 度 | ||
机器重量 | kg | 约 13500 | 约 25000 |
(*) 根据辅助工作台规格不同容许质量不同,详细请联络销售部门。
加工示例
