金属3D层积造型机造型事例
火箭发动机部件
| 造型物尺寸 | 8dia.×H3in |
|---|---|
| 造型物重量 | 5lb. |
| 造型时间 | 18hrs. |
| 材质 | 718Alloy |
风扇箱
| 造型物尺寸 | 28dia.×H15.7×T0.4in |
|---|---|
| 造型物重量 | 123lb. |
| 造型时间 | 71hrs. |
| 材质 | 718Alloy |
反向工程 -令和-
| 造型物尺寸 | 8.3×11.7in |
|---|---|
| 造型时间 | 5hrs. |
| 材质 | 718Alloy |
同时5轴造型 -管道-
| 造型物尺寸 | 4.3dia.×H8.5in |
|---|---|
| 造型时间 | 3.5hrs. |
| 材质 | 718Alloy |
非氧化环境造型 -启动器叶片-
| 造型物尺寸 | 4.3dia.×H0.8in |
|---|---|
| 造型时间 | 4hrs. |
| 材质 | Ti-6Al-4V |

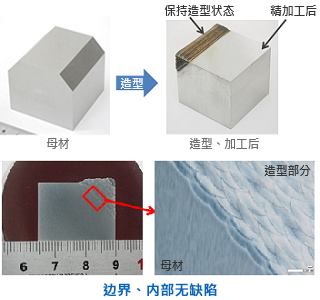

维修事例
优点
- 致密的组织
- 基于CAD/CAM的最佳路径
- 基于NC控制的稳定性与自动化 【高质量、节约人工、提高生产率】
| 母材 | SKD61 |
|---|---|
| 造型材料 | SKD61 |
部分造型事例
部分造型的优点
- 大幅降低部件材料重量、加工时间
- 通过焊接（线接合）实现高强度
- 可利用不同材料进行部分造型
- 通过维修提高使用寿命、降低成本
